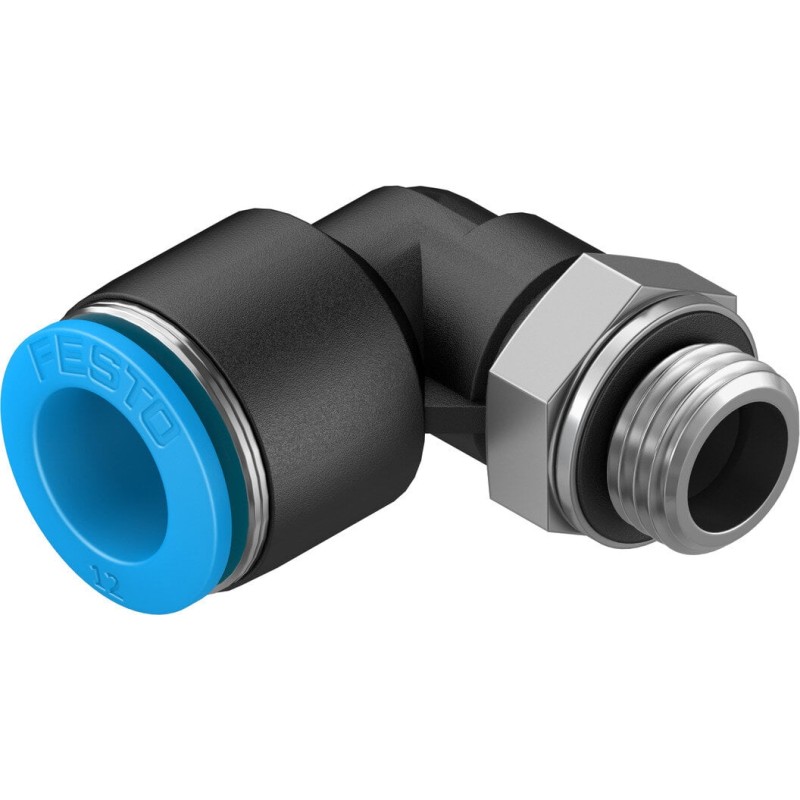

Złącze wtykowe-L QSL-G1/4-12-20 (132054) - Festo OT-FESTO024355

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze dla pełnego zakresu temperatury -0.95 ... 6 bar
Ciśnienie robocze w zależności od temperatury -0.95 ... 14 bar
Jednostka opakowania 20
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Klasyfikacja morska patrz certyfikat
Kolor pierścienia zwalniającego Niebieski
Konstrukcja Zasada Push Pull
Materiał elementów blokady przewodu Stal wysokostopowa, nierdzewna
Materiał obudowy PBT
Materiał pierścienia zwalniającego POM
Materiał uszczelnienia przewodu NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com
Nominalny moment dokręcający 9 Nm
Nr kat. OT-FESTO024355
Pozycja zabudowy Dowolna
Przyłącze pneumatyczne 1 Gwint zewnętrzny G1/4
Przyłącze pneumatyczne 2 dla przewodu o średnicy zew. 12 mm
Temperatura otoczenia -10 ... 80 °C
Tolerancja dla nominalnego momentu dokręcenia ± 20 %
Typ uszczelnienia gwintu Podkładka uszczelniająca
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym
Waga produktu 29 g
Wielkość Standard
Wielkość nominalna 8 mm

Opis produktu

Złącze wtykowe-L QSL-G1/4-12-20 od Festo to solidne rozwiązanie do szybkiego i pewnego łączenia przewodów w systemach pneumatycznych. Dzięki zastosowaniu gwintu G1/4 i wysokiej jakości wykonania zapewnia szczelne połączenia w warunkach przemysłowych.

Opis konstrukcji i działania

Złączka należąca do serii QSL została zaprojektowana z myślą o prostocie montażu i niezawodności pracy w instalacjach pneumatycznych. Dzięki precyzyjnej produkcji i dopasowaniu elementów zapewnia powtarzalność połączeń oraz trwałość podczas wielokrotnego łączenia i rozłączania. Złącze obsługuje standardowy gwint G1/4, co upraszcza integrację z szeroką gamą komponentów systemów sprężonego powietrza.

Zastosowanie

Łączenie przewodów pneumatycznych w maszynach i automatyce przemysłowej
Stacje robocze, linie produkcyjne i moduły serwisowe wymagające szybkiego łączenia i demontażu

Cechy charakterystyczne

Szybkie łączenie i rozłączanie bez narzędzi
Wysoka szczelność i powtarzalność połączeń
Kompatybilność z komponentami serii QSL i standardem gwintu G1/4

Dane techniczne

Seria: QSL
Gwint: G1/4

Dlaczego warto wybrać ten model?

Renomowana marka Festo gwarantuje wysoką jakość i kompatybilność z szerokim ekosystemem
Ułatwiony serwis i konserwacja dzięki prostemu, beznarzędziowemu montażowi
Gwiazdowy standard G1/4 zapewnia szeroką kompatybilność z innymi komponentami pneumatycznymi
Kompaktowa konstrukcja i trwałe materiały gwarantują długą żywotność w wymagających warunkach

FAQ

Czy złącze jest kompatybilne z innymi elementami serii QSL?

Tak, złącze QSL-G1/4-12-20 zostało zaprojektowane do współpracy z innymi elementami serii QSL oraz komponentami obsługującymi gwint G1/4, co ułatwia integrację w istniejących instalacjach.
