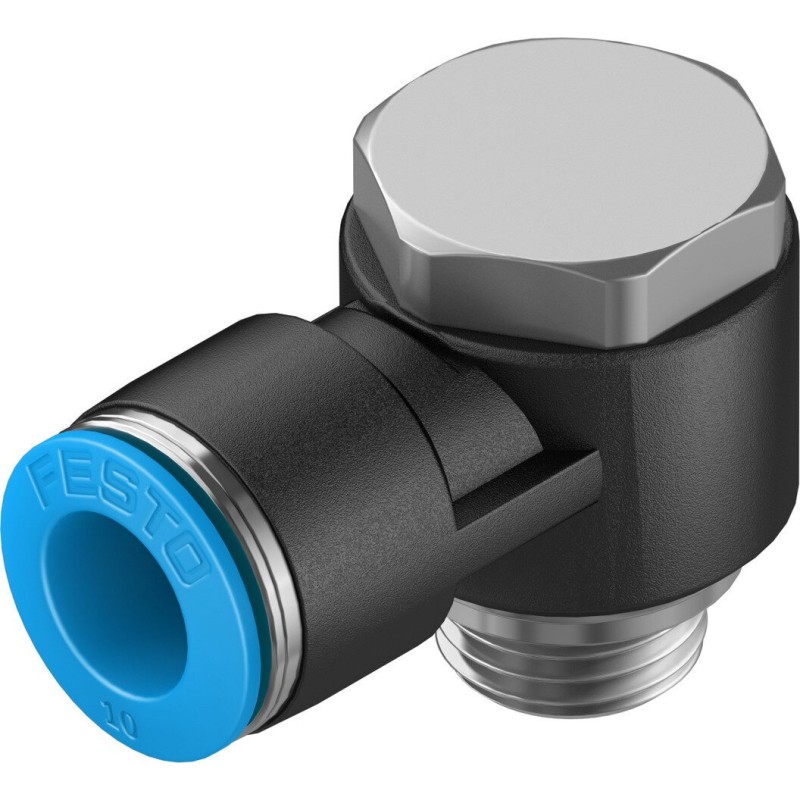

Złącze wtykowe-L QSLV-G1/4-10-50 (132065) - Festo OT-FESTO024366

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze dla pełnego zakresu temperatury -0.95 ... 6 bar
Ciśnienie robocze w zależności od temperatury -0.95 ... 14 bar
Jednostka opakowania 50
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Klasyfikacja morska patrz certyfikat
Kolor pierścienia zwalniającego Niebieski
Konstrukcja Zasada Push Pull
Materiał elementów blokady przewodu Stal wysokostopowa, nierdzewna
Materiał obudowy PBT
Materiał pierścienia zwalniającego POM
Materiał uszczelnienia przewodu NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com
Nominalny moment dokręcający 9 Nm
Nr kat. OT-FESTO024366
Pozycja zabudowy Dowolna
Przyłącze pneumatyczne 1 Gwint zewnętrzny G1/4
Przyłącze pneumatyczne 2 dla przewodu o średnicy zew. 10 mm
Temperatura otoczenia -10 ... 80 °C
Tolerancja dla nominalnego momentu dokręcenia ± 20 %
Typ uszczelnienia gwintu Podkładka uszczelniająca
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym
Waga produktu 48 g
Wielkość Standard
Wielkość nominalna 5.3 mm

Opis produktu

Złącze wtykowe-L QSLV-G1/4-10-50 (132065) od Festo zapewnia pewne i szczelne połączenia w instalacjach pneumatycznych, oferując łatwy montaż i wysoką trwałość. To praktyczne rozwiązanie do precyzyjnych układów, które wykorzystują gwint G1/4.

Opis konstrukcji i działania

Złącze wtykowe L QSLV-G1/4-10-50 to element złączny zaprojektowany do szybkiego i beznarzędziowego łączenia przewodów w układach pneumatycznych. Dzięki konstrukcji dedykowanej do gwintu G1/4 zapewnia pewne połączenie i minimalizuje wycieki. Wykonane z materiałów zapewniających trwałość w typowych warunkach przemysłowych, z łatwym montażem i demontażem w serwisie.

Kompatybilność z szerokim spektrum komponentów systemu pneumatycznego umożliwia elastyczne projektowanie instalacji oraz łatwą integrację z istniejącymi układami.

Zastosowanie

Systemy pneumatyczne w przemyśle produkcyjnym i automatyzacji.
Łączenie elementów w układach sterowania i napędów pneumatycznych wymagających gwintu G1/4.

Cechy charakterystyczne

Szybka instalacja i demontaż bez narzędzi.
Pewne i szczelne połączenie po zaciągnięciu.
Kompatybilność z gwintem G1/4 i standardowymi komponentami złącznymi.
Wysoka trwałość i odporność na typowe warunki przemysłowe.

Dane techniczne

Gwint: G1/4

Technologia i zalety

Wykorzystanie sprawdzonych rozwiązań Festo w złączach L QSLV-G1/4-10-50 zapewnia szczelność, wytrzymałość i łatwą integrację z szerokim ekosystemem elementów pneumatycznych. Precyzyjne wykonanie oraz wysokiej jakości materiały gwarantują stabilne parametry pracy w typowych zastosowaniach przemysłowych.

Dlaczego warto wybrać ten model?

Renoma marki Festo oraz wsparcie techniczne na wysokim poziomie.
Zapewnia pewne, szczelne połączenia w instalacjach pneumatycznych bez konieczności narzędzi.
Łatwość montażu i serwisu, co skraca czas prac serwisowych i przeglądów.
Kompatybilność z szerokim spektrum komponentów i standardów GP/G1/4.

Wsparcie techniczne

Po zakupie złącza L QSLV-G1/4-10-50 oferujemy wsparcie techniczne. W razie potrzeby prosimy o kontakt: biuro@pneumat.pl lub tel: +48 883 003 266

FAQ

Czy to złącze pasuje do standardowych przewodów i elementów złącznych?

Tak, złącze L QSLV-G1/4-10-50 zostało zaprojektowane do współpracy z szerokim spektrum komponentów pneumatycznych o gwincie G1/4, zapewniając kompatybilność i łatwość integracji.

Jakie korzyści przynosi zastosowanie tego złącza w układach pneumatycznych?

Zapewnia pewne połączenie, łatwy montaż i demontaż oraz dużą trwałość, co ułatwia serwis i skraca przestoje w produkcji. Dzięki standardowi G1/4 możliwa jest szybka wymiana lub rozbudowa instalacji.

Cena netto /szt.

32.31 zł

Cena brutto / szt.

39.74 zł
