Dane techniczne

Dane techniczne

Ciśnienie robocze dla pełnego zakresu temperatury -0.95 ... 6 bar
Ciśnienie robocze w zależności od temperatury -0.95 ... 14 bar
Jednostka opakowania 100
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Klasyfikacja morska patrz certyfikat
Kolor pierścienia zwalniającego Niebieski
Konstrukcja Zasada Push Pull
Materiał elementów blokady przewodu Stal wysokostopowa, nierdzewna
Materiał obudowy PBT
Materiał pierścienia zwalniającego POM
Materiał uszczelnienia przewodu NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:-:-], Woda zgodnie z deklaracją producenta na www.festo.com
Nominalny moment dokręcający 7 Nm
Nr kat. OT-FESTO024361
Pozycja zabudowy Dowolna
Przyłącze pneumatyczne 1 Gwint zewnętrzny G1/8
Przyłącze pneumatyczne 2 dla przewodu o średnicy zew. 4 mm
Temperatura otoczenia -10 ... 80 °C
Tolerancja dla nominalnego momentu dokręcenia ± 20 %
Typ uszczelnienia gwintu Podkładka uszczelniająca
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym
Waga produktu 22 g
Wielkość Standard
Wielkość nominalna 2.3 mm

Opis produktu

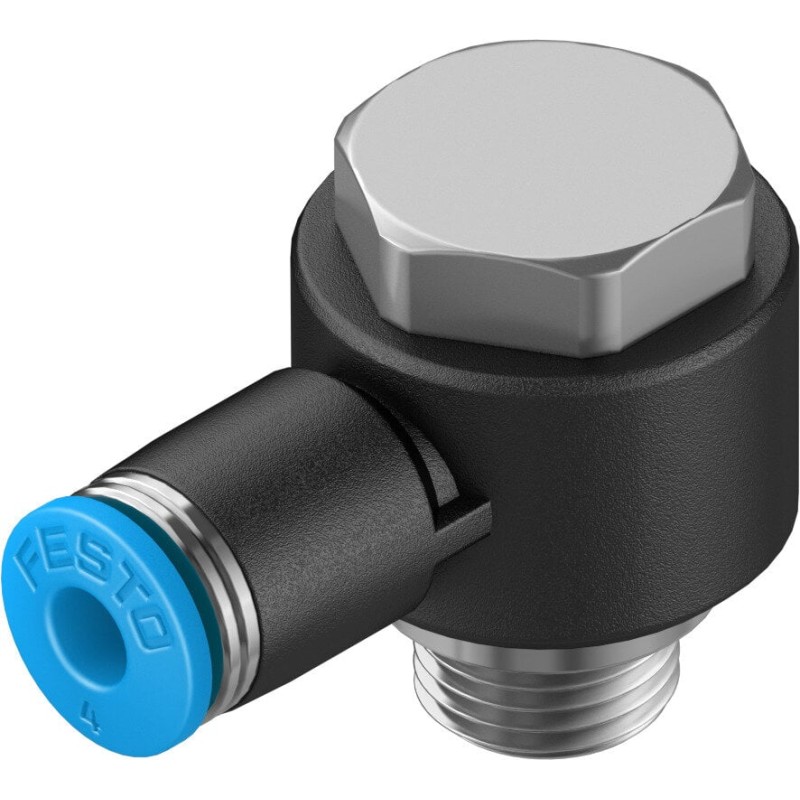

Złącze wtykowe-L QSLV-G1/8-4-100 od Festo

Złącze wtykowe-L QSLV-G1/8-4-100 od Festo to niezawodne rozwiązanie do szybkich połączeń pneumatycznych, łączące trwałość z łatwością instalacji. Dzięki dopasowaniu do gwintu G1/8 i serii QSLV, gwarantuje stabilne i bezpieczne działanie w aplikacjach przemysłowych.

Opis konstrukcji i działania

Złącze wtykowe-L QSLV-G1/8-4-100 to kompaktowy element umożliwiający pewne łączenie przewodów pneumatycznych w układach sterowania. Wykonane z materiałów odpornych na warunki przemysłowe, zapewnia długą żywotność i minimalizuje ryzyko wycieków ciśnienia w czasie pracy.

Zastosowanie

Połączenia przewodowe w maszynach i liniach produkcyjnych wykorzystujących pneumatyczne siłowniki i napędy
Systemy sterowania i automatyzacji w halach produkcyjnych
Instalacje wymagające krótkiego czasu przestoju przy wymianie połączeń

Cechy charakterystyczne

Kompatybilność z serią QSLV-G1/8-4-100 zapewnia spójność systemu
Łatwość montażu i serwisowania w warunkach przemysłowych
Wysoka wytrzymałość mechaniczna i odporność na korozję

Dane techniczne

Nazwa produktu: Złącze wtykowe-L QSLV-G1/8-4-100
Producent: Festo
Model: QSLV-G1/8-4-100
ID produktu: 202547

Dlaczego warto wybrać ten model?

Renoma producenta Festo gwarantuje wysoką jakość i długą żywotność
Specyficzny interfejs QSLV-G1/8-4-100 zapewnia kompatybilność w systemach pneumatycznych
Prosty montaż i niezawodne połączenie redukują czas przestojów w produkcji
Projekt zaprojektowany z myślą o minimalizacji wycieków i utraty ciśnienia
