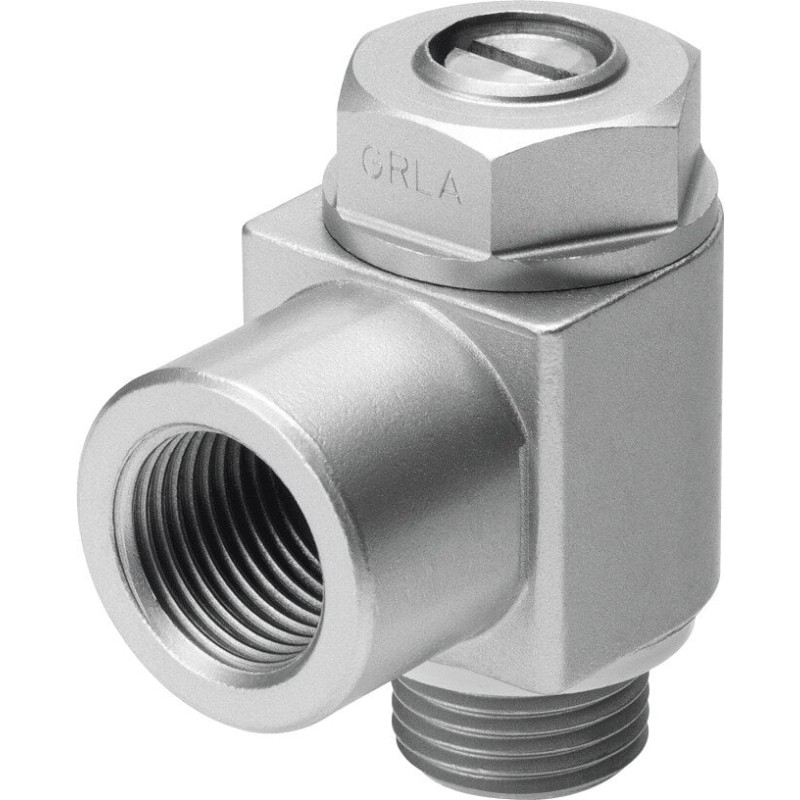

Zawór dławiąco-zwrotny GRLA-M5-B (151160) serii GRLA - Festo OT-FESTO011844

Nowy

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze 0.2 ... 10 bar
Element regulacyjny Śruba z rowkiem podłużnym
Funkcja zaworu Zawór dławiąco-zwrotny z dławieniem na wylocie
Klasyfikacja morska patrz certyfikat
Maks. moment dokręcający 1.5 Nm
Materiał pokrywki z gwintem Niklowanie
Materiał przyłącza obrotwego Odlew ciśnieniowy cynkowy
Materiał śruby regulacyjnej Mosiądz
Materiał uszczelnień NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny w kierunku dławienia 95 l/min
Normalny przepływ nominalny w kierunku niedławionym 76 ... 95 l/min
Nr kat. OT-FESTO011844
Pozycja zabudowy Dowolna
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) 169 l/min
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) 135 ... 170 l/min
Przyłącze pneumatyczne 1 M5
Przyłącze pneumatyczne 2 M5
Sposób montażu Przy pomocy gwintów
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Typ mocowania wkręcane
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 11 g
Wielkość nominalna 2 mm

Opis produktu

Wielokrotnie sprawdzone do precyzyjnej regulacji przepływu. Lekkie, kompaktowe i solidne dzięki połączeniu tworzywa sztucznego i metalu.Połączenie funkcji zaworu dławiącego z zaworem zwrotnymZawór przepływowy, dławiąco-zwrotnyWykonanie z polimeru, metalu lub stali nierdzewnejWersje standard, mini, inline, o różnych zakresach przepływuPrzyłącza: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykoweDane techniczneFunkcja zaworuFunkcja zaworu dławiąco-zwrotnego z dławieniem na wylociePrzyłącze pneumatyczne 1M5Przyłącze pneumatyczne 2M5Element regulacyjnyŚruba z rowkiem podłużnymTyp mocowaniawkręcanePrzepływ normalny nominalny w kierunku dławienia95 l/minPrzepływ normalny nominalny w kierunku zwrotnym76 l/minCiśnienie robocze0.2 barTemperatura otoczenia-10 degCKlasyfikacja morskapatrz certyfikatOchrona przeciwwybuchowaNależy przestrzegać informacji zawartych w certyfikacie.Pozycja montażudowolnySymbol00991452Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)169 l/minPrzepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi)135 l/minMedium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)Zgodność z LABSVDMA24364-B1/B2-LKlasa CleanroomKlasa 4 wg ISO 14644-1Temperatura medium-10 degCŚrednica nominalna2 mmMaks. moment dokręcenia1.5 NmWaga produktu11 gMateriał części z gwintemniklowanyInformacja o materiałachZgodność z dyrektywą RoHSMateriał uszczelnieńNBRMateriał śruby do regulacjiMosiądzMateriał przyłącza obrotowegoCynkowy odlew kokilowy

Cena netto /szt.

128.60 zł

Cena brutto / szt.

158.18 zł
