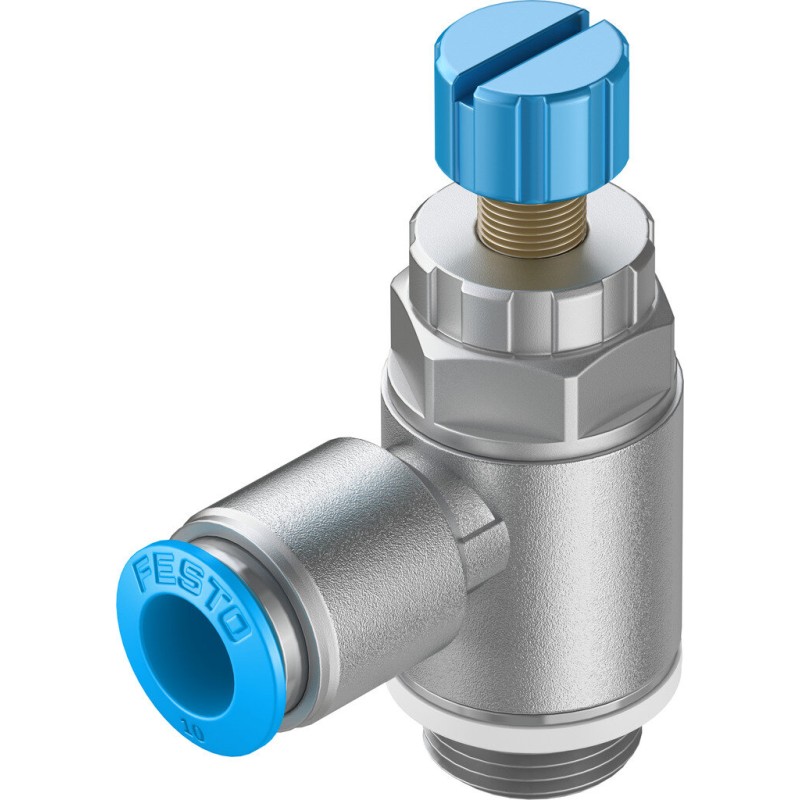

Zawór dławiąco-zwrotny GRLA-3/8-QS-10-RS-D (534343) serii GRLA - Festo OT-FESTO011835

Nowy

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze 0.2 ... 10 bar
Ciśnienie robocze dla pełnego zakresu temperatury 0.2 ... 10 bar
Element regulacyjny Śruba radełkowana
Funkcja zaworu Funkcja zaworu dławiąco-zwrotnego
Klasyfikacja morska patrz certyfikat
Materiał głowicy radełkowanej Stop aluminium, Anodowanie
Materiał pierścienia zwalniającego POM
Materiał przyłącza obrotwego Odlew ciśnieniowy cynkowy
Materiał śruby drążonej Stop aluminium, Anodowanie
Materiał śruby regulacyjnej Stal wysokostopowa, nierdzewna
Materiał uszczelnień NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Nominalny moment dokręcający 10 Nm
Normalny przepływ nominalny w kierunku dławienia 900 l/min
Normalny przepływ nominalny w kierunku niedławionym 540 ... 975 l/min
Nr kat. OT-FESTO011835
Pozycja zabudowy Dowolna
Przepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) 1 400 l/min
Przepływ normalny w kierunku zwrotnym bez dławienia 0,6->0 MPa (6->0 bar, 87->0 psi) 1160 ... 1620 l/min
Przyłącze pneumatyczne 1 QS-10
Przyłącze pneumatyczne 2 G3/8
Sposób montażu Przy pomocy gwintów, Z gwintem zewnętrznym
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Temperatura przechowywania -10 ... 40 °C
Typ mocowania wkręcane z gwintem zewnętrznym
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 72 g

Opis produktu

Wielokrotnie sprawdzone do precyzyjnej regulacji przepływu. Lekkie, kompaktowe i solidne dzięki połączeniu tworzywa sztucznego i metalu.Połączenie funkcji zaworu dławiącego z zaworem zwrotnymZawór przepływowy, dławiąco-zwrotnyWykonanie z polimeru, metalu lub stali nierdzewnejWersje standard, mini, inline, o różnych zakresach przepływuPrzyłącza: gwint obustronny, przyłącze wtykowe obustronne, gwint/przyłącze wtykoweDane techniczneFunkcja zaworuFunkcja zaworu dławiąco-zwrotnegoPrzyłącze pneumatyczne 1QS-10Przyłącze pneumatyczne 2G3/8Element regulacyjnyŚruba radełkowanaTyp mocowaniawkręcanePrzepływ normalny nominalny w kierunku dławienia900 l/minPrzepływ normalny nominalny w kierunku zwrotnym540 l/minCiśnienie robocze0.2 barTemperatura otoczenia-10 degCKlasyfikacja morskapatrz certyfikatPozycja montażudowolnySymbol00991452Ciśnienie robocze w całym zakresie temperatury0.2 barPrzepływ normalny w kierunku dławienia 0,6->0 MPa (6->0 bar, 87->0 psi)1400 l/minPrzepływ normalny w kierunku bezzwrotnym przy ciśnieniu 0,6->0 MPa (6->0 bar, 87->0 psi)1160 l/minMedium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)Zgodność z LABSVDMA24364-B1/B2-LKlasa CleanroomKlasa 4 wg ISO 14644-1Temperatura przechowywania-10 degCTemperatura medium-10 degCZnamionowy moment dokręcenia10 NmWaga produktu72 gInformacja o materiałachZgodność z dyrektywą RoHSMateriał uszczelnieńNBRMateriał śruby drążonejStop aluminium do przeróbki plastycznejMateriał pierścienia zwalniającegoPolioksymetylenMateriał głowicy radełkowanejStop aluminium do przeróbki plastycznejMateriał śruby do regulacjiNierdzewna stal stopowaMateriał przyłącza obrotowegoCynkowy odlew kokilowy

Cena netto /szt.

150.93 zł

Cena brutto / szt.

185.64 zł
