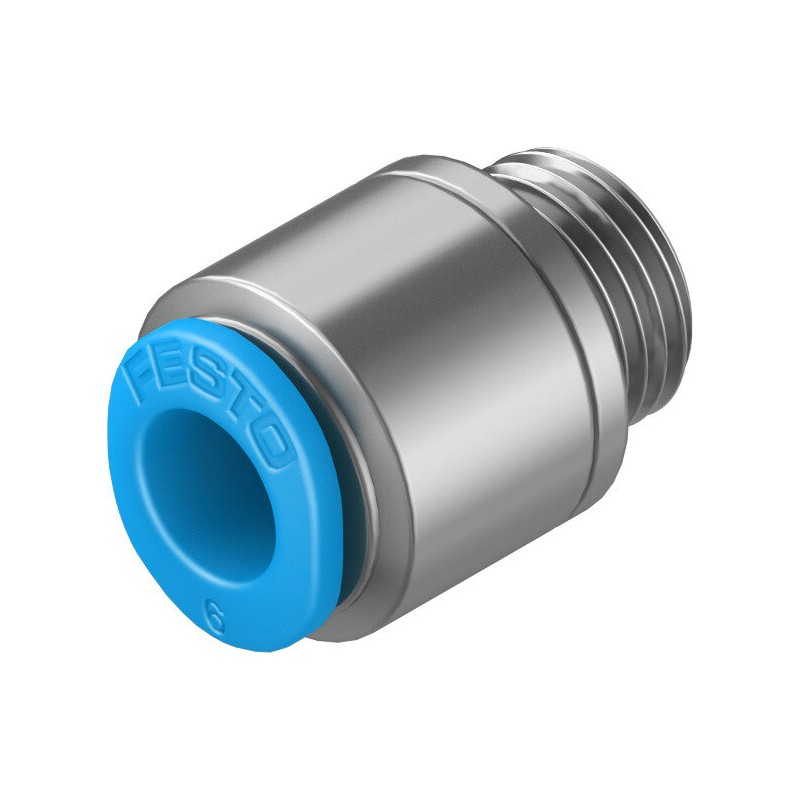

Złącze wtykowe QSM-G1/8-6-I (186267) serii QSM - Festo OT-FESTO015361

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze dla pełnego zakresu temperatury -0.95 ... 6 bar
Ciśnienie robocze w zależności od temperatury -0.95 ... 14 bar
Jednostka opakowania 10
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Klasyfikacja morska patrz certyfikat
Kolor pierścienia zwalniającego Niebieski
Konstrukcja Zasada Push Pull
Materiał elementów blokady przewodu Stal wysokostopowa, nierdzewna
Materiał obudowy Mosiądz, Niklowanie
Materiał pierścienia zwalniającego POM
Materiał uszczelnienia przewodu NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Nominalny moment dokręcający 7 Nm
Nr kat. OT-FESTO015361
Pozycja zabudowy Dowolna
Przyłącze pneumatyczne 1 Gwint zewnętrzny G1/8
Przyłącze pneumatyczne 2 dla przewodu o średnicy zew. 6 mm
Temperatura otoczenia -10 ... 80 °C
Tolerancja dla nominalnego momentu dokręcenia ± 20 %
Typ uszczelnienia gwintu Podkładka uszczelniająca
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym
Waga produktu 9.5 g
Wielkość Mini
Wielkość nominalna 4.1 mm

Opis produktu

Złącze wtykowe QSM-G1/8-6-I (186267) serii QSM firmy Festo to niezawodne i łatwe w montażu rozwiązanie do połączeń pneumatycznych. Dzięki wysokiej jakości wykonania i kompatybilności z szeroką gamą przewodów, zapewnia pewne i szybkie łączenie w aplikacjach przemysłowych.

Opis konstrukcji i działania

Złącze QSM-G1/8-6-I należy do serii QSM, charakteryzującej się kompaktową konstrukcją i precyzyjnymi elementami łączącymi. Dzięki zastosowaniu standardowego gwintowania G1/8 i solidnej obudowy, zapewnia szczelne połączenie oraz powtarzalność montażu. System blokowania i uszczelnienia ogranicza wycieki i minimalizuje okresy przestoju w linii produkcyjnej.

Zapewniona ergonomia pracy umożliwia szybkie podłączenie i demontaż, co przekłada się na efektywność serwisową oraz prostotę utrzymania ruchu w układach pneumatycznych.

Zastosowanie

Połączenia w układach pneumatycznych w liniach produkcyjnych, maszynach i modułach automatyki.
Łączenie elementów rozdzielnic i systemów sterowania wymagających niezawodnego i szybkiego połączenia.

Cechy charakterystyczne

Szybkie podłączenie i pewne utrzymanie połączenia
Kompatybilność z serią QSM Festo
Kompaktowa konstrukcja odpowiednia do gęstych układów pneumatycznych

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma i wsparcie techniczne firmy Festo
Szybka instalacja, która ogranicza czas przestojów
Kompaktowa konstrukcja umożliwia pracę w gęstych układach
Współpraca z innymi komponentami serii QSM zapewnia elastyczność projektową

FAQ

Czy złącze QSM-G1/8-6-I jest kompatybilne z innymi elementami serii QSM?

Tak, złącze zostało zaprojektowane z myślą o współpracy z innymi komponentami serii QSM firmy Festo, co ułatwia projektowanie modułowych układów pneumatycznych.

Jak dbać o złącze QSM-G1/8-6-I?

Regularnie kontroluj szczelność po montażu, utrzymuj czystość złącza i stosuj zalecane uszczelniacze zgodnie z dokumentacją producenta. Unikaj nadmiernego naprężania przewodów i zabezpiecz połączenia przed czynnikami mechaniczhnymi.
