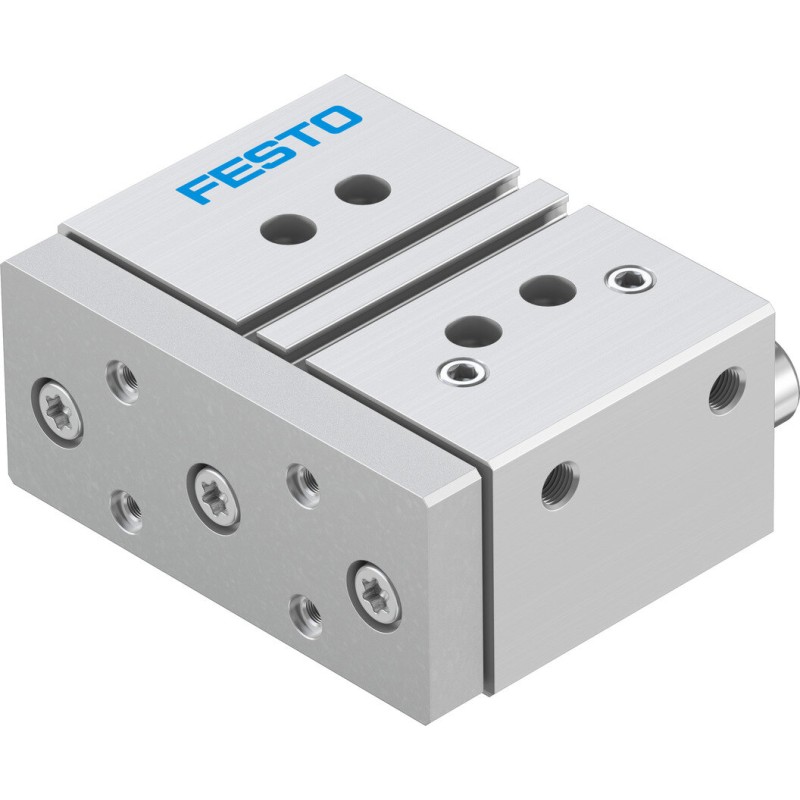

Siłownik z prowadzeniem DFM-40-25-P-A-GF (170864) - Festo OT-FESTO004539

zoom_in

Dane techniczne

Dane techniczne

Alternatywne przyłącza Patrz opis produktu
Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciśnienie robocze 1.5 ... 10 bar
Ciśnienie robocze MPa 0.15 ... 1 MPa
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Konstrukcja Prowadnica
Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku 7.9 Nm
Maks. energia uderzenia w położeniach końcowych 0.7 Nm
Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs 180 N
Maks. prędkość 0.8 m/s
Materiał obudowy Stop aluminium
Materiał pokrywy Stop aluminium
Materiał uszczelnień NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Nr kat. OT-FESTO004539
Odległość punktu ciężkości obciążenia roboczego do płyty spinającej 50 mm
Pozycja zabudowy Dowolna
Prowadzenie Prowadzenie na łożyskach ślizgowych
Przemieszczana masa własna 1 228 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 686 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 754 N
Skok 25 mm
Średnica tłoka 40 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Tryb pracy jednostki napędowej Z płytka spinającą
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 2 217 g
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Zastosowanie: Siłowniki z prowadzeniem serii DFM Festo są napędami pneumatycznymi dwustronnego działania, przeznaczonymi do przenoszenia większych obciążeń i wykonywania precyzyjnych ruchów. Obszarem zastosowania siłowników DFM są systemy montażowe, systemy handlingowe, manipulatory, robotyka.

Cechy:

siłowniki serii DFM posiadają dwie prowadnice połączone płytką montażową, która zabezpiecza tłoczysko przed obrotem,
płytka montażowa umożliwia zamocowanie akcesoriów lub oprzyrządowania,
siłowniki płaskie DFM posiadają kompaktową budowę i niewielkie gabaryty, dzięki czemu nadają się do zabudowy w miejscach o ograniczonej przestrzeni,
krańcowe położenia w siłownikach DFM sygnalizowane są czujnikami elektronicznymi lub kontaktronowymi, które montowane są w kanałkach wykonanych w korpusie siłownika.
napędy serii DFM mogą być stosowanie w systemach manipulatorów przemysłowych o osiach liniowych.

Siłowniki serii DFM wykonywane są:

z prowadzeniem kulkowym,
z prowadzeniem ślizgowym.

Rodzaj amortyzacji: za pomocą elastycznych zderzaków.
Zakres skoków roboczych: od 10 mm do 200 mm.
Zakres średnic: od 6 mm do 100 mm.
Zakres ciśnień pracy: od 1.5 bara do 10 barów.
Zakres temperatur pracy: od -10°C do +60°C.

Cena netto /szt.

1757.56 zł

Cena brutto / szt.

2161.80 zł
