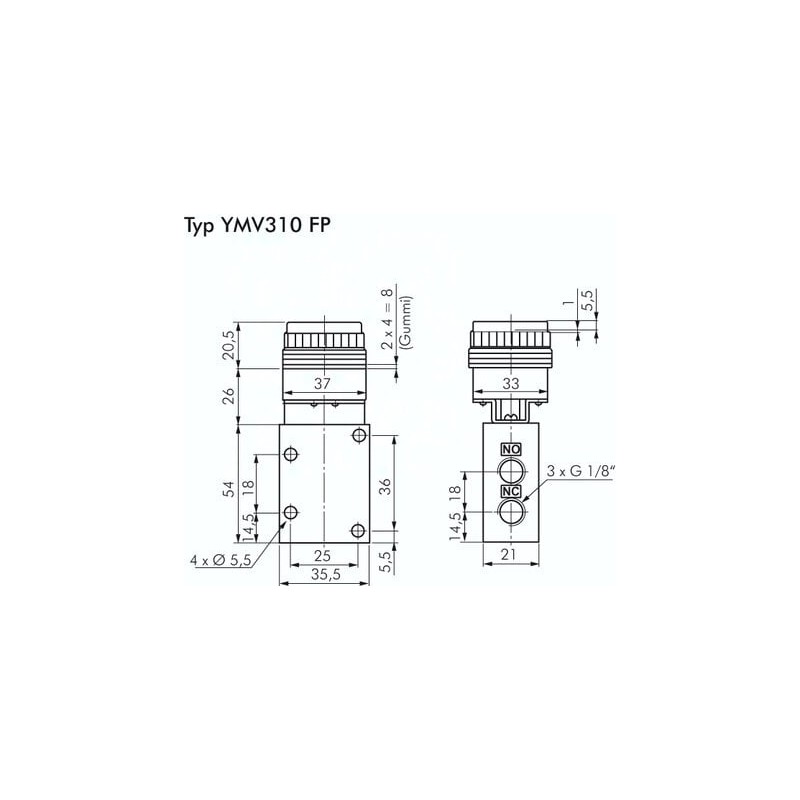

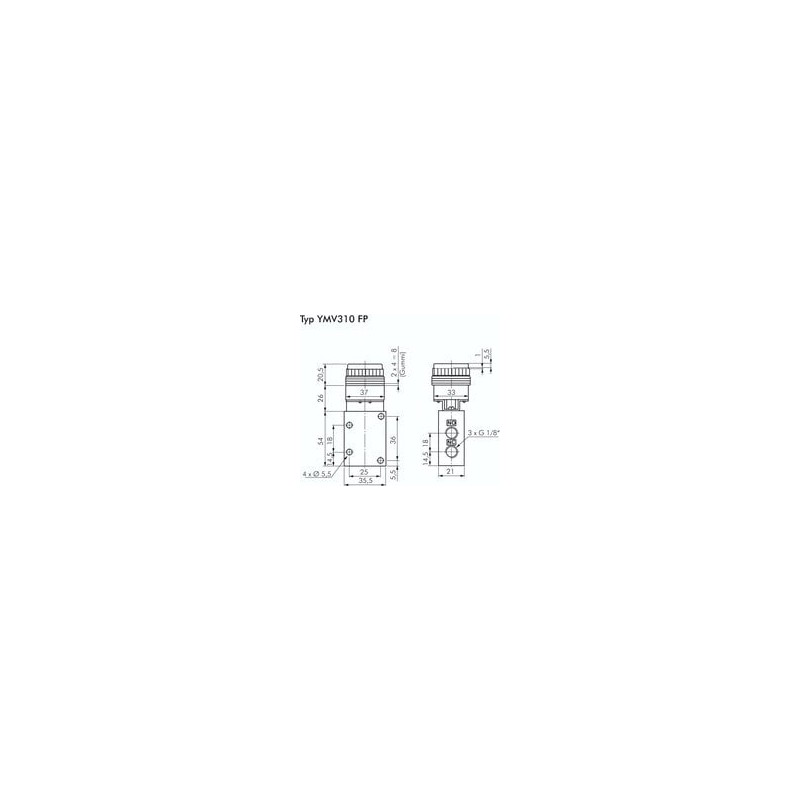

Zawór mechaniczny 3/2 G1/8, przycisk kryty zielony YMV310FP-GRUN

Zasada działania:

Zawory sterowane przełącznikiem pokrętnym 3/2 G1/8 to zawory bistabilne uruchamiane ręcznie. Po przekręceniu przełącznika pozostaje on w położeniu przesterowanym utrzymywany przez blokadę. Przesterowanie w położenie początkowe odbywa się przekręcając przełącznik w odwrotną stronę.

Zawory sterowane przyciskiem 3/2 G1/8 są ręcznymi zaworami monostabilnymi. Po naciśnięciu przycisku zawór się przesterowuje. Aby utrzymać zawór w położeniu przesterowanym należy ciągle naciskać przycisk. Po zwolnieniu nacisku na przycisk zawór wraca do położenia początkowego siłą sprężyny.

Zawory 3/2 sterowane przyciskiem awaryjnym G1/8 są uruchamiane ręcznie. Po awaryjnym naciśnięciu przycisku zawór się przesterowuje i zostaje w pozycji przesterowanej. Aby zwolnić zawór należy przekręcic przycisk

Uwagi:

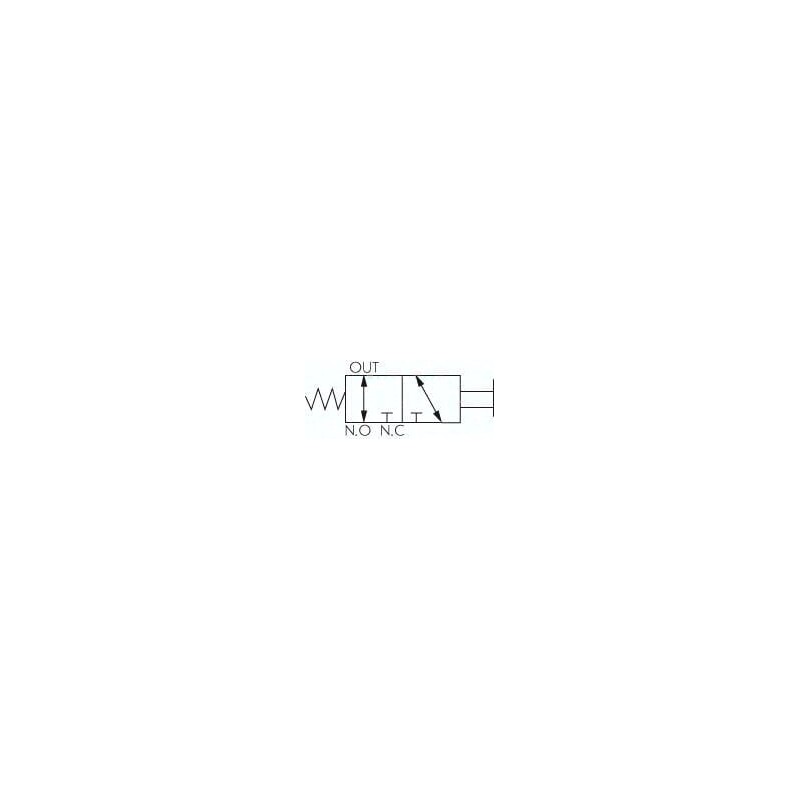

W stanie spoczynkowym (dla wersji 3/2 NC) droga zasilania "NC" jest odcięta a droga "OUT" odpowietrzona przez przyłącze "NO". Po przesterowaniu droga "OUT" jest zasilana z przyłącza "NC", odpowietrzenie drogą "NO" jest odcięte

Dane techniczne:


Materiały:
Korpus i suwak: aluminium, suwak POM, uszczelki: NBR

Zakres temperatur: -10°C do +60°C

Cisnienie robocze: 0 do 8 bar

Przeplyw: 450 l/min

Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm
Wejście ciśnieniowe (zasilanie): możliwe na dowolnym przyłączu

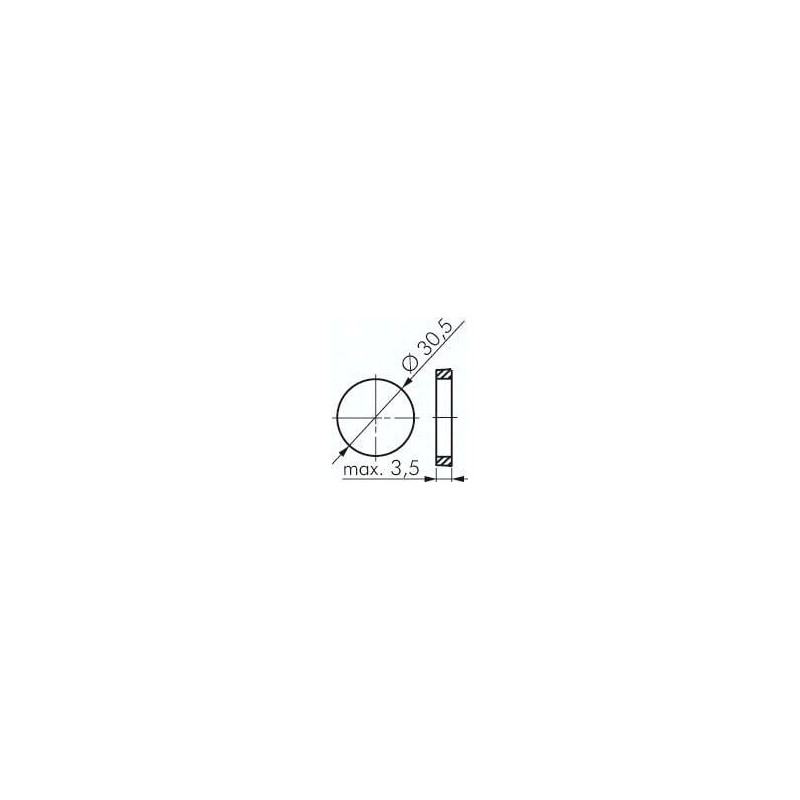

Otwór montażowy w pulpicie: Ø 30,5 mm
