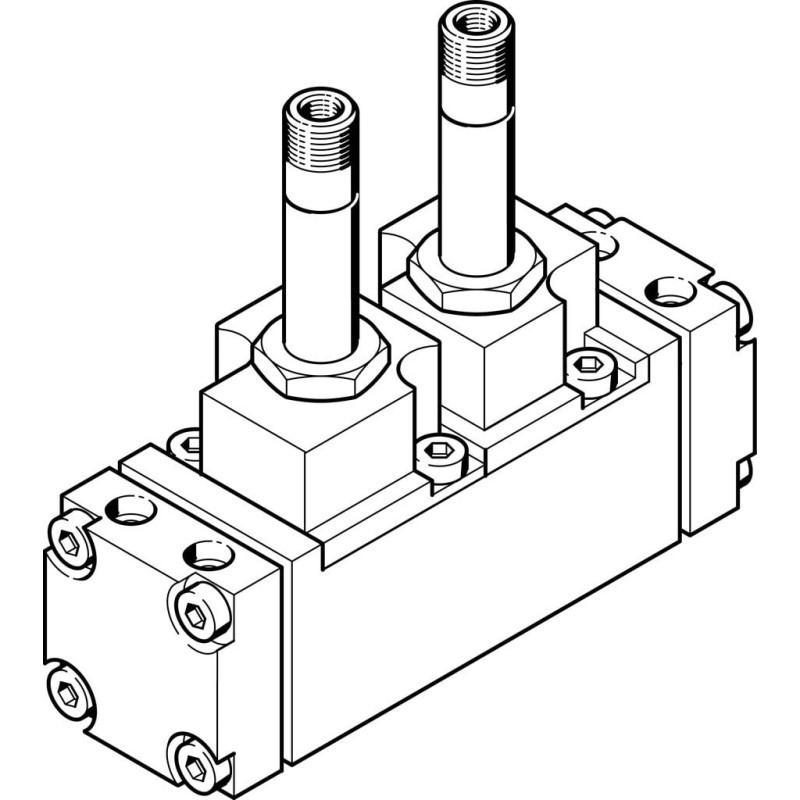

Zawór pneumatyczny CJM-5/2-1/4-FH (6159), Festo OT-FESTO012033

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze 1.5 bar ... 8 bar
Czas przełączania przy włączaniu 28 ms
Funkcja zaworu 5/2 bistabilny
Maks. częstotliwość przełączania 40 Hz
Materiał membrany PUR
Materiał obudowy Stop aluminium
Materiał uszczelnień NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 1 400 l/min
Pomocnicze ręczne uruchamianie Przez przyciśnięcie
Pozycja zabudowy Dowolna
Przyłącze pneumatyczne 1 G1/4
Przyłącze pneumatyczne 2 G1/4
Przyłącze pneumatyczne 3 G1/4
Przyłącze pneumatyczne 4 G1/4
Przyłącze pneumatyczne 5 G1/4
Przyłącze zasilania pilota 12 G1/8
Przyłącze zasilania pilota 14 G1/8
Rodzaj sterowania Z pilotem
Sposób montażu Na płycie przyłączeniowej
Sposób uruchomienia Elektryczny
Temperatura medium -10 ... 60 °C
Uwaga dotycząca materiałów Zawierają substancje PWIS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Wielkość nominalna 6.5 mm

Opis produktu

Zawór pneumatyczny CJM-5/2-1/4-FH (6159) firmy Festo to precyzyjne i niezawodne rozwiązanie do sterowania dwustronnym ruchem cylindrów w układach pneumatycznych. Dzięki kompaktowej konstrukcji i portom 1/4" łatwo integruje się z istniejącymi modułami automatyki.

Opis konstrukcji i działania

Zawór CJM-5/2-1/4-FH to pneumatyczny zawór kierujący o układzie 5/2, co oznacza pięć portów i dwa położenia. Dzięki takiej konfiguracji umożliwia sterowanie dwustronnym ruchem cylindra, co jest powszechnie wykorzystywane w aplikacjach pakujących, przenośnikach i liniach montażowych. Zawór z serii Festo CJM charakteryzuje się solidną, odporną na warunki pracy konstrukcją oraz kompatybilnością z szerokim spectrum zasilania i sterowań stosowanych w przemyśle.

Zastosowanie

Sterowanie dwustronnym ruchem cylindrów w liniach produkcyjnych i pakowaniu
Integracja w modułowych układach pneumatycznych o kompaktowych wymaganiach przestrzennych

Cechy charakterystyczne

Kompaktowa budowa i łatwa integracja w istniejących szynach pneumatycznych
Konfiguracja 5/2 umożliwia sterowanie ruchem w dwóch kierunkach
Porty o rozmiarze 1/4" zapewniają szeroką kompatybilność z typowymi układami pneumatycznymi
