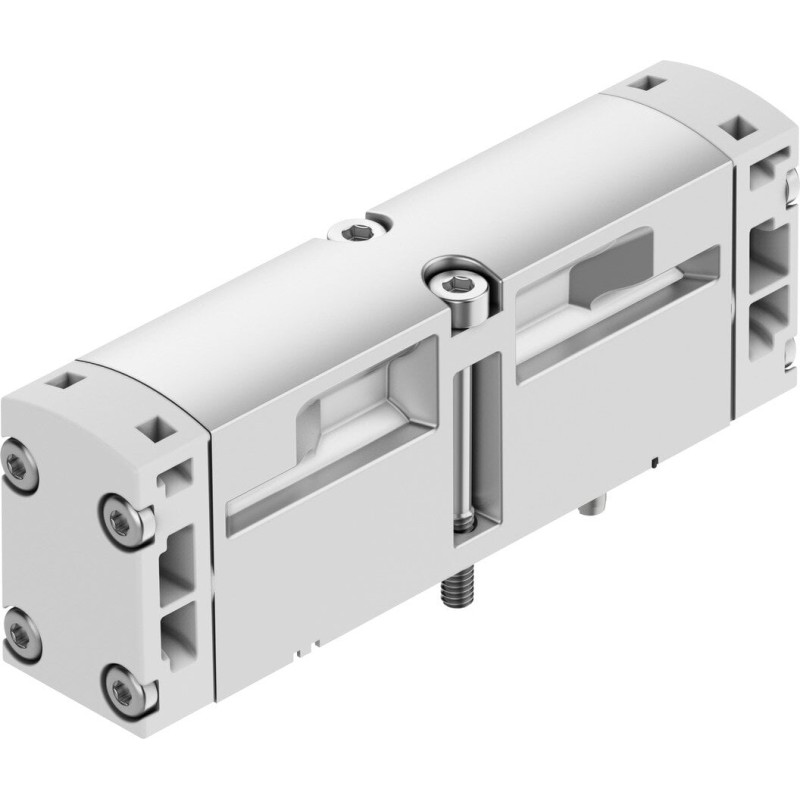

Zawór pneumatyczny VSPA-B-M52-M-A2 (546727) - Festo OT-FESTO027841

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 3 ... 10 bar
Ciśnienie robocze -0.9 ... 10 bar
Czas przełączania przy wyłączaniu 18 ms
Czas przełączania przy włączaniu 8 ms
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/2 monostabilny
Kierunek przepływu Rewersyjny
Klasa odporności na korozję CRC 0 – Brak odporności na korozję
Konstrukcja Zawór tłoczkowo-suwakowy
Maks. moment dokręcający, montaż zaworu 0.9 ... 1.1 Nm
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał śrub Stal, Ocynkowana
Materiał uszczelnień NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 550 l/min
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przepływ zaworu 750 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej 550 l/min
Przepływ zaworu na wyspie zaworowej 550 l/min
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna mechaniczna
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 18 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 80 g
Wielkość nominalna 5 mm
Względna wilgotność powietrza 0 - 90 %
Zgodność z normą ISO 15407-1, VDMA 24563

Opis produktu

Zawór pneumatyczny VSPA-B-M52-M-A2 firmy Festo to niezawodne rozwiązanie do precyzyjnego sterowania przepływem powietrza w aplikacjach przemysłowych. Dzięki kompaktowej budowie i wsparciu technicznemu producenta, zapewnia długą żywotność i łatwą integrację z istniejącymi automatykami.

Opis konstrukcji i działania

Zawór pneumatyczny VSPA-B-M52-M-A2 to solidne rozwiązanie do sterowania przepływem powietrza w układach pneumatycznych. Dzięki wytrzymałej obudowie, precyzyjnemu ruchowi elementów i niskim oporom przepływu zapewnia szybkie reakcje oraz długą żywotność w środowisku przemysłowym. Produkt od Festo gwarantuje wysoką niezawodność i łatwość serwisowania.

Zastosowanie

Sterowanie siłownikami pneumatycznymi w liniach produkcyjnych i stanowiskach montażowych
Obsługa krótkich cykli roboczych w automatyzacji procesów przemysłowych

Cechy charakterystyczne

Kompaktowa konstrukcja umożliwiająca instalację w ograniczonych przestrzeniach
Wysoka niezawodność i długie okresy między serwisami
Liczne możliwości integracji z układami PLC i układami sterowania
Solidna konstrukcja z obsługą przemysłowych standardów

Dane techniczne

Dane techniczne nie są dostępne w danych wejściowych

Dlaczego warto wybrać ten model?

Renoma producenta Festo i wsparcie techniczne
Kompaktowe wymiary ułatwiają integrację w istniejących maszynach
Wysoka trwałość i stabilność pracy w przemysłowych warunkach
Łatwa obsługa i serwisowanie dzięki modułowej konstrukcji

FAQ

Czy zawór VSPA-B-M52-M-A2 jest kompatybilny z moim systemem pneumatycznym?

Aby potwierdzić kompatybilność, należy porównać parametry przyłączy, sygnałów sterujących i zakres ciśnień z dokumentacją produktu. W razie wątpliwości skontaktuj się z działem technicznym.

Jakie są typowe zastosowania tego zaworu?

Produkt znajduje zastosowanie w sterowaniu układami pneumatycznymi w liniach montażowych, automatyzacji procesów oraz maszyn pakujących, gdzie wymagana jest precyzyjna kontrola przepływu powietrza.

Cena netto /szt.

341,32 zł

Cena brutto / szt.

419,82 zł
