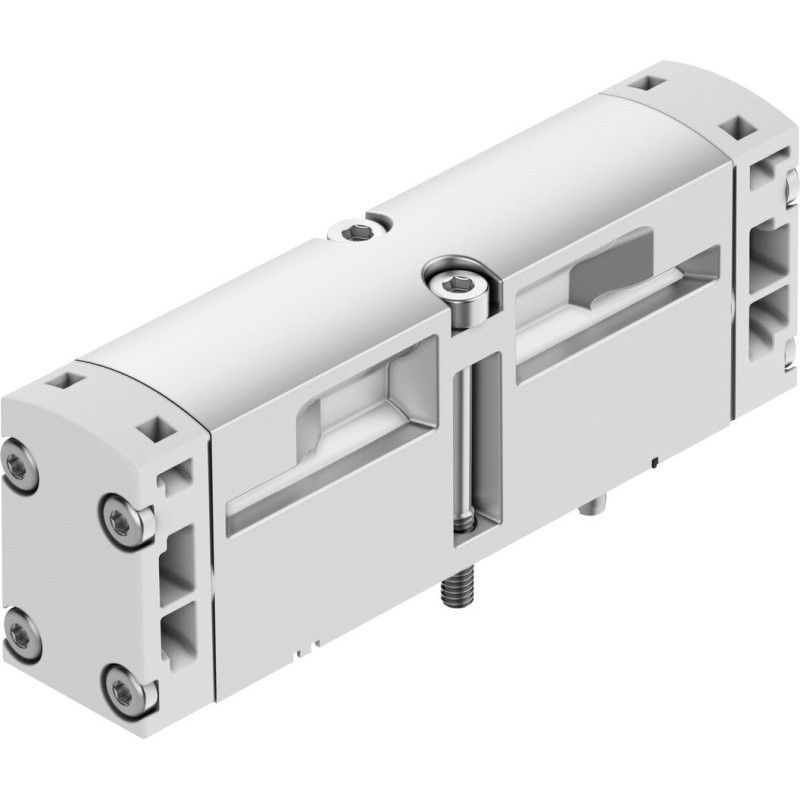

Zawór pneumatyczny VSPA-B-M52-A-A2 (546726) - Festo OT-FESTO027840

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie pilota 2 ... 10 bar
Ciśnienie robocze 2 ... 10 bar
Czas przełączania przy wyłączaniu 20 ms
Czas przełączania przy włączaniu 11 ms
Funkcja odpowietrzenia Możliwość dławienia
Funkcja zaworu 5/2 monostabilny
Kierunek przepływu Rewersyjny
Klasa odporności na korozję CRC 0 – Brak odporności na korozję
Konstrukcja Zawór tłoczkowo-suwakowy
Maks. moment dokręcający, montaż zaworu 0.9 ... 1.1 Nm
Materiał obudowy Aluminium-odlew ciśnieniowy
Materiał śrub Stal, Ocynkowana
Materiał uszczelnień NBR
Medium dla pilotów Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny 550 l/min
Pozycja zabudowy Dowolna
Przekrycie Positive overlap
Przepływ zaworu 750 l/min
Przepływ zaworu na indywidualnej płycie przyłączeniowej 550 l/min
Przepływ zaworu na wyspie zaworowej 550 l/min
Przyłącze pneumatyczne 1 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 2 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 3 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 4 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze pneumatyczne 5 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze zasilania pilota 12 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Przyłącze zasilania pilota 14 Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1
Rodzaj sterowania Bezpośredni
Rodzaj uszczelnienia Miękkie
Sposób kasowania Sprężyna pneumatyczna
Sposób uruchomienia Pneumatyczny
Szerokość zabudowy 18 mm
Temperatura medium -10 ... 60 °C
Temperatura otoczenia -10 ... 60 °C
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Waga produktu 80 g
Wielkość nominalna 5 mm
Względna wilgotność powietrza 0 - 90 %
Zgodność z normą ISO 15407-1, VDMA 24563

Opis produktu

Zawór pneumatyczny VSPA-B-M52-A-A2 (546726) od Festo to kompaktowe, niezawodne rozwiązanie do precyzyjnego sterowania siłownikami w systemach pneumatycznych. Dzięki marce Festo i łatwej integracji z istniejącymi układami, sprawdzi się w aplikacjach przemysłowych o różnym zakresie obciążenia.

Opis konstrukcji i działania

VSPA-B-M52-A-A2 to zawór pneumatyczny z serii VSPA, zaprojektowany do precyzyjnego i szybkiego sterowania przepływem powietrza. Dzięki modułowej konstrukcji i kompatybilności z różnymi pilotami i konfiguracjami zasilania, umożliwia łatwe dopasowanie do konkretnego układu sterowania. Produkt od renomowanego producenta Festo gwarantuje wysoką niezawodność i długą żywotność w wymagających warunkach pracy.

Zastosowanie

Sterowanie siłownikami pneumatycznymi w liniach produkcyjnych i systemach automatyki
Zastosowania w układach pakowania, obróbki i mechatronice

Cechy charakterystyczne

Kompaktowy design i łatwy montaż
Wysoka niezawodność znana z produktów Festo
Uniwersalne możliwości sterowania i łatwa integracja z PLC
Modułowa konstrukcja wspierająca elastyczność konfiguracji

Dane techniczne

Dlaczego warto wybrać ten model?

Renoma producenta: Festo gwarantuje dostępność wsparcia technicznego i części zamiennych
Łatwa integracja z istniejącymi układami pneumatycznymi
Kompaktowe wymiary sprzyjają zastosowaniom w ograniczonych przestrzeniach
Wysoka trwałość i niezawodność w wymagających warunkach przemysłowych

FAQ

Czy ten zawór jest kompatybilny z moim układem pneumatycznym?

Zawór VSPA-B-M52-A-A2 jest projektowany do współpracy z szeroką gamą układów pneumatycznych Festo i standardowych konfiguracji, jednak szczegóły konfiguracji należy potwierdzić w dokumentacji producenta.

Jakie są ogólne wymagania dotyczące sterowania i zasilania?

Specyficzne parametry sterowania i zasilania zależą od konfiguracji układu. Aby uzyskać pewność, zalecamy sprawdzić kartę katalogową i dokumentację techniczną Festo dla tego modelu.
