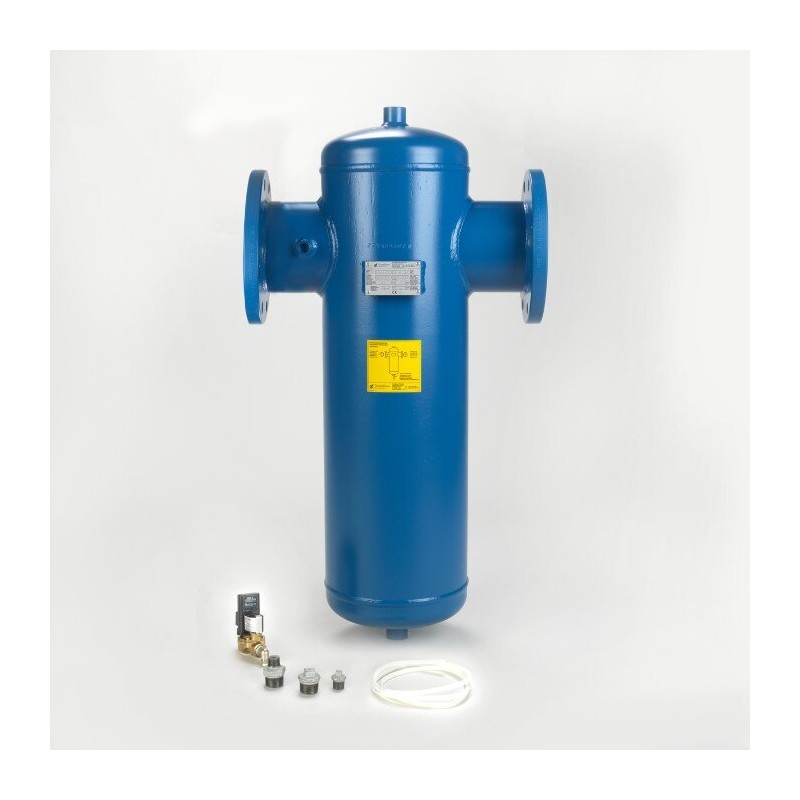

Separator cyklonowy SG-Z 5000 Standard 1C417281

Separatory cyklonowe Donaldson typu SG-Z Standard z czasowym zrzutem (spustem) kondensatu(Nowe okno)(Link do innej strony) to urządzenia przeznaczone do przemysłowych instalacji o bardzo wysokich przepływach (wydajnościach sprężarek i kompresorów(Nowe okno)(Link do innej strony)). Są elementami do przygotowania sprężonego powietrza. Wykonane są z przyłączami kołnierzowymi. Zadaniem separatorów cyklonowych jest usuwanie z instalacji sprężonego powietrza oraz innych mediów gazowych wody i zanieczyszczeń płynnych (kondensatów). Działanie separatora SG-Z Standard Donaldson oparte jest na zasadzie zawirowania strumienia powietrza w zbiorniku a powstająca siłą odśrodkowa wyrzuca krople wody na ścianki zbiornika. Ruch wirowy powoduje wytrącanie się wody i kondensatu na wewnętrznej powierzchni zbiornika. Separatory cyklonowe Donaldson odznaczają się wysoką skutecznością usuwania wody (do 99%)

Separatory cyklonowe nie spełniają roli typowych osuszaczy sprężonego powietrza ze względu na nie obniżanie temperatury punktu rosy.

Zakres natężenia przepływu (w zależności od modelu): od 1650 m3/ h do 15000 m3/ h.

Rodzaj przyłącza: kołnierzowe

Ciśnienie pracy: do 10 bar lub do 16 bar


Separatory cyklonowe Donaldson seria SG-Z Standard – co warto wiedzieć?


Separatory cyklonowe serii SG-Z Standard to proste i ekonomiczne w stosowaniu elementy z przyłączami kołnierzowymi do usunięcia wody z instalacji pneumatycznej co bardzo poprawia jakość sprężonego powietrza i zwiększa trwałość elementów pneumatyki.
w separatorach cyklonowych serii SG-Z Standard zamontowano czasowy zrzut kondensatu typu UFZ służący do usuwania zebranej wody i kondensatu(Nowe okno)(Link do innej strony). Iinne zrzuty kondensatu mogą  być montowane bezpośrednio w dolne gwintowane przyłącze separatora. Otrzymany kondensat nie wolno odprowadzać do kanalizacji i powinien być oczyszczany w separatorach woda-olej. Separatory cyklonowe Donaldson serii SG-Z Standard posiadają stalową odporną na uszkodzenia obudowę. Cechują się łatwą obsługą podczas prac serwisowych. Można je montować z innymi elementami filtrującymi Donaldson.

Ze względu na bardzo wysokie wartości natężenia przepływu i niski spadek ciśnienia separatory cyklonowe serii SG-Z Standard szczególnie dobrze nadają się do przemysłowych instalacji pneumatycznych o bardzo dużych przepływach. Zaleca się montaż separatorów cyklonowych w sprężarkowniach lub w tych miejscach instalacji pneumatycznych, w których pojawia się woda.

Wstępne rozprężenie medium roboczego następuje w zbiorniku separatora cyklonowego serii SG-Z Standard. Zabudowana kierownica o specjalnej geometrii łopatek wprowadza strumień powietrza w ruch obrotowy.
