Siłownik beztłoczyskowy D63x1100, standardowy ACZS-063-1100-MA

Siłownik beztłoczyskowy D63x1100 oferuje kompaktowe rozwiązanie dla ruchu liniowego na długich skokach — brak wystającego tłoka ułatwia montaż i ogranicza wymagania przestrzenne przy instalacji. Dowiedz się, jak D63x1100 może uprościć integrację w Twojej linii produkcyjnej.

Cechy charakterystyczne

• beztłoczyskowa konstrukcja umożliwiająca kompaktową zabudowę przy długim skoku
• średnica tłoka 63 mm — możliwość przenoszenia sił typowych dla tej klasy
• skok 1100 mm — przeznaczony do zastosowań wymagających znaczącego przesuwu
• wersja standardowa — uniwersalna do integracji w większości aplikacji przemysłowych

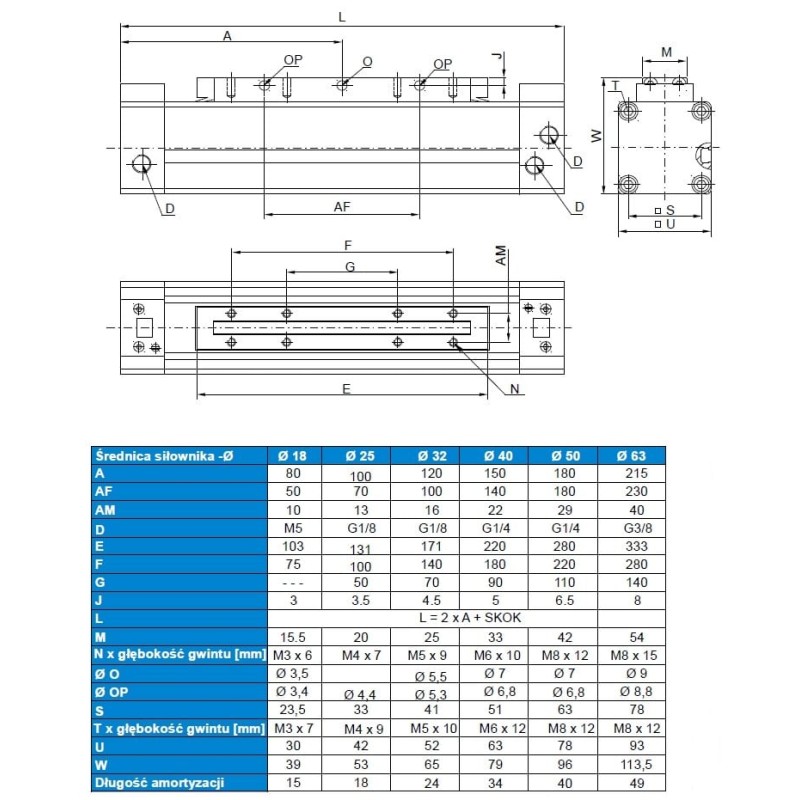

Dane techniczne

Model / typ

Siłownik beztłoczyskowy D63x1100, standardowy

Średnica tłoka

63 mm

Skok

1100 mm

Kod produktu

3774

Zastosowanie

• przenoszenie i pozycjonowanie elementów w automatyce przemysłowej
• linie montażowe i transportery krótkiego zasięgu
• maszyny pakujące oraz aplikacje wymagające długiego skoku w ograniczonej przestrzeni

Technologia i zalety

Siłownik beztłoczyskowy D63x1100 to standardowe wykonanie cylindra pneumatycznego, w którym tłok porusza się wewnątrz korpusu, a ruch przenoszony jest na zewnętrzny element nośny (sankę/prowadnicę). Brak tłoczyska eliminuje wysięg i pozwala na realizację długich skoków przy zachowaniu zwartej zabudowy. Konstrukcja sprzyja łatwej integracji z prowadnicami i systemami pozycjonowania.

• Kompaktowa zabudowa — brak wystającego tłoczyska pozwala zaoszczędzić miejsce i upraszcza montaż.
• Długi skok 1100 mm w standardowym wykonaniu — dobry kompromis między zasięgiem a integracją z maszyną.
• Uniwersalność zastosowań — sprawdzi się w liniach produkcyjnych, pakowaniu i pozycjonowaniu.
• Łatwość integracji z układami prowadzącymi i elementami pozycjonującymi.

Wsparcie techniczne

Dobór uchwytów, prowadnic i elementów tłumiących zależy od konfiguracji maszyny i obciążeń dynamicznych. W celu przygotowania specyfikacji i doboru elementów prosimy o kontakt: biuro@pneumat.pl lub tel. +48 883 003 266.

FAQ

Jak obliczyć siłę generowaną przez siłownik D63?

Siła przy idealnych warunkach pneumatycznych obliczana jest ze wzoru: F = p × A, gdzie p to ciśnienie (Pa), a A pole powierzchni tłoka (m²). Dla średnicy 63 mm pole tłoka ≈ 0,003116 m². Przykładowo przy 6 bar (600 000 Pa) teoretyczna siła wyniesie około 1 870 N. Dokładne wartości zależą od warunków instalacji i strat układu.

Jak dobrać akcesoria montażowe i ograniczniki ruchu?

Dobór uchwytów, prowadnic i elementów tłumiących zależy od konfiguracji maszyny i obciążeń dynamicznych. Zalecamy dobranie prowadzenia bocznego lub zestawu prowadnic liniowych oraz czujników położenia i odbojników zgodnie z wymaganiami aplikacji.
