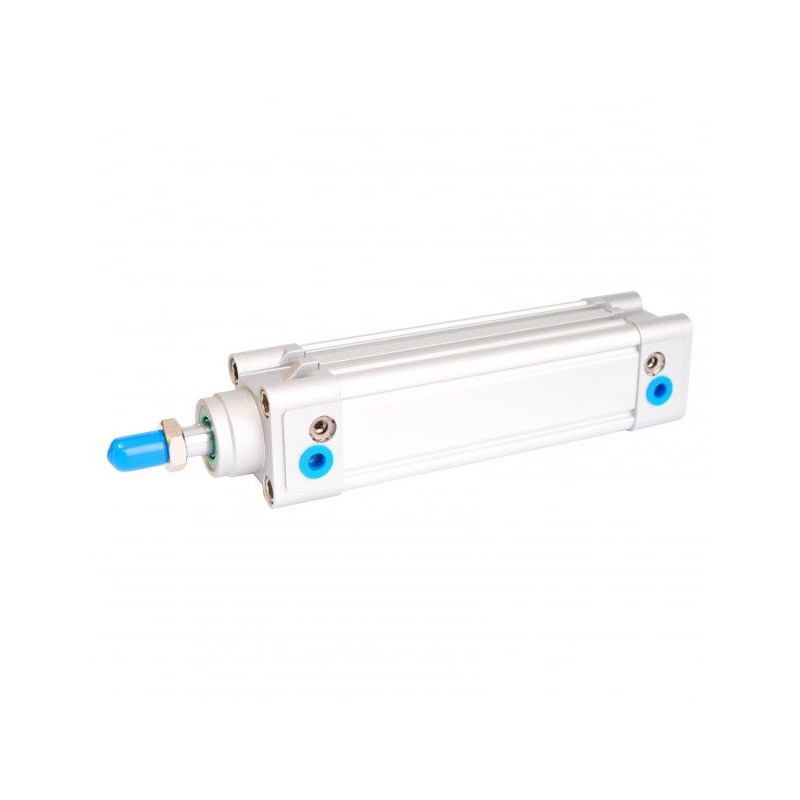

SIŁOWNIK ISO 15552 FI50/100 Z AMORT. i MAGNESEM CADD-050-0100-MA

Siłownik ISO 15552 FI50/100 z amortyzacją i wbudowanym magnesem to uniwersalne rozwiązanie dla stanowisk automatyki wymagających precyzyjnego sterowania ruchem i detekcji położenia tłoczyska. Solidna konstrukcja standardu ISO 15552 ułatwia integrację z istniejącymi instalacjami.

Opis konstrukcji i działania

Siłownik wykonany zgodnie z normą ISO 15552 przeznaczony jest do pracy w układach pneumatycznych wymagających wymienności i łatwego montażu. Tłok o średnicy 50 mm i skoku 100 mm. Wbudowana amortyzacja zapewnia złagodzenie końcowych faz ruchu, redukując udary i hałas.

Magnes umieszczony w tłoczysku umożliwia detekcję położenia za pomocą zewnętrznych czujników magnetycznych (np. reed lub Hall). Czujniki indukcyjne wykrywają elementy metalowe i nie są optymalne do detekcji wbudowanego magnesu — wybór konkretnego typu czujnika zależy od warunków montażu i wymagań sterowania.

Wsparcie techniczne

W razie pytań technicznych prosimy o kontakt z działem technicznym oraz o zapoznanie się z dokumentacją i kartą katalogową dostępną na stronie produktu.

Zastosowanie

• Automatyka przemysłowa: sterowanie chwytakami, układami eksploatacyjnymi i agregatami montażowymi.
• Maszyny pakujące i transportowe: regulacja pozycji i amortyzacja końcowych ruchów.
• Procesy montażowe i liniowe: integracja z systemami sterowania położeniem.

Cechy charakterystyczne

• Standard ISO 15552 — zgodność wymiarowa i montażowa z szeroką gamą akcesoriów.
• Średnica tłoka Ø50 mm i skok 100 mm — popularna konfiguracja dla aplikacji średniej siły.
• Wbudowana amortyzacja — zmniejsza udary i wydłuża żywotność układu.
• Magnes w tłoczysku — umożliwia bezkontaktową detekcję pozycji przy użyciu czujników magnetycznych.

Dane techniczne

Norma

ISO 15552

Średnica tłoka

50 mm

Skok

100 mm

Wyposażenie

amortyzacja, magnes

Numer katalogowy (ID)

3449

Dlaczego warto wybrać ten model?

• Zgodność z ISO 15552 ułatwia wymianę i montaż w istniejących aplikacjach.
• Amortyzacja zmniejsza ryzyko uszkodzeń mechanicznych i obniża hałas pracy.
• Magnes umożliwia prostą integrację z systemami detekcji położenia bez modyfikacji siłownika.
• Kompaktowy skok i popularna średnica sprawdzają się w szerokim zakresie zastosowań przemysłowych.

FAQ

Jakie czujniki można stosować z wbudowanym magnesem?

Do detekcji położenia rekomendowane są czujniki magnetyczne, takie jak kontakty reed lub czujniki Hall, które reagują na pole magnetyczne wbudowanego magnesu. Czujniki indukcyjne wykrywają elementy metalowe i nie są optymalne do detekcji magnesu — wybór konkretnego typu czujnika zależy od warunków montażu i wymagań sterowania.

Czy siłownik jest wymienny z innymi siłownikami ISO 15552?

Tak — wymiary montażowe i podstawowe parametry zgodne z ISO 15552 umożliwiają wymianę z innymi siłownikami tego standardu; przed montażem należy jednak zweryfikować dokładne wymiary końcówek, akcesoriów montażowych oraz parametry pracy w dokumentacji technicznej.
