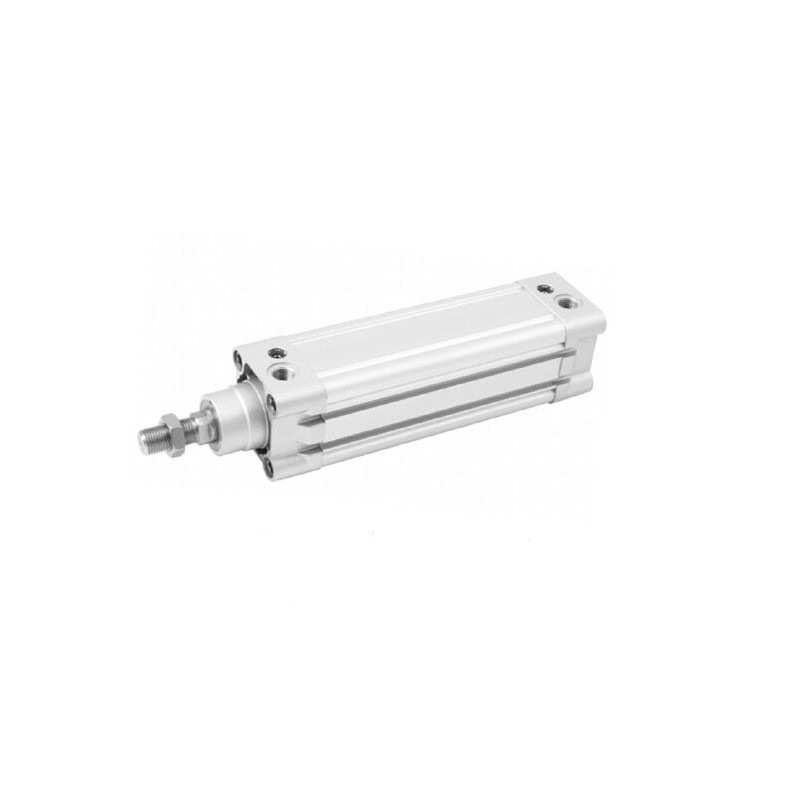

Siłownik ISO15552 D80x160 CADD-080-0160-MA

Siłownik ISO 15552 D80x160 to przemysłowy siłownik pneumatyczny o wymiarach zgodnych z normą ISO 15552, przeznaczony do łatwej integracji w instalacjach, z amortyzacją końcową i wbudowanym magnesem do detekcji pozycji.

Cechy charakterystyczne

• Wymiary zgodne z normą ISO 15552 — ułatwiona wymiana i integracja z istniejącymi systemami
• Średnica tłoka 80 mm i skok 160 mm — dobry stosunek siły do wymiarów
• Wbudowana amortyzacja końcowa — redukcja udarów i ograniczenie hałasu
• Magnes w tłoku — umożliwia stosowanie czujników magnetycznych do detekcji pozycji bez modyfikacji tłoka

Dane techniczne

Standard

ISO 15552

Średnica tłoka (Ø)

80 mm

Skok

160 mm

Wyposażenie

amortyzacja, magnes

ID produktu

3243

Strona produktu

https://pneumat.pl/produkty/3243-silownik-iso-15552-fi80-160-z-amort-i-magnesem

Zastosowanie

• automatyka przemysłowa — sterowanie elementami przenośników i chwytaków
• linia montażowa i pakowanie — pozycjonowanie elementów i prace cykliczne

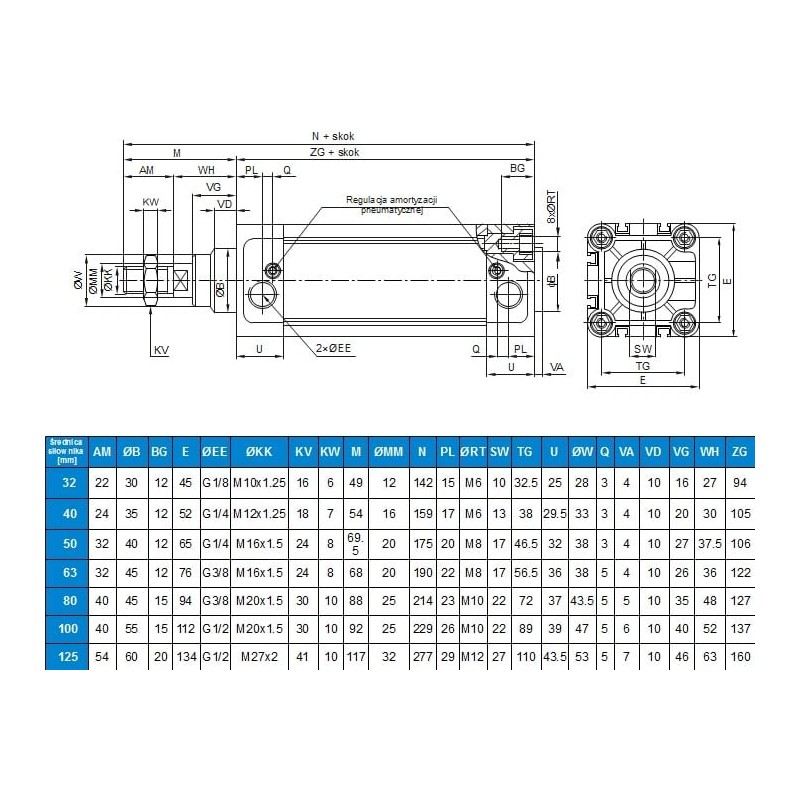

Opis konstrukcji i działania

Siłownik ma cylindryczną komorę; tłok porusza się wzdłuż osi cylindra, a tłoczysko jest prowadzone w odpowiednich prowadnicach. Norma ISO 15552 określa wymiary korpusu i przyłączy, co zapewnia wymienność z innymi urządzeniami zgodnymi z tą normą. Ruch tłoka realizowany jest przez doprowadzenie sprężonego powietrza do komór po obu stronach tłoka. Amortyzacja na końcach skoku zmniejsza udary i hałas, co ogranicza zużycie mechaniczne elementów instalacji. Wewnątrz tłoka zamontowany jest magnes, co umożliwia bezkontaktową detekcję położenia przy użyciu czujników magnetycznych.

Wsparcie techniczne

W razie pytań dotyczących doboru, montażu lub parametrów pracy skontaktuj się przez stronę produktu: https://pneumat.pl/produkty/3243-silownik-iso-15552-fi80-160-z-amort-i-magnesem

FAQ

Czy siłownik jest kompatybilny z czujnikami pozycji?

Tak — magnes zamontowany w tłoku pozwala na stosowanie czujników magnetycznych (np. kontaktronów lub czujników Halla) montowanych przy korpusie siłownika do bezkontaktowej detekcji pozycji.

Jak obliczyć siłę generowaną przez siłownik?

Siła zależy od ciśnienia roboczego i powierzchni tłoka; przybliżona zależność to siła ≈ ciśnienie × powierzchnia, gdzie powierzchnia = π·(Ø/2)^2. Przy ruchu powrotnym należy uwzględnić pomniejszoną powierzchnię roboczą z powodu obecności tłoczyska.
