Ucho "A" ze sworzniem ISO15552 D40 MP2 - Air-Com UA-40-S

Name: Ucho "A" ze sworzniem ISO15552 D40 MP2 - Air-Com
SKU: UA-40-S
Price: 49.14 PLN
Availability: InStock

zoom_in

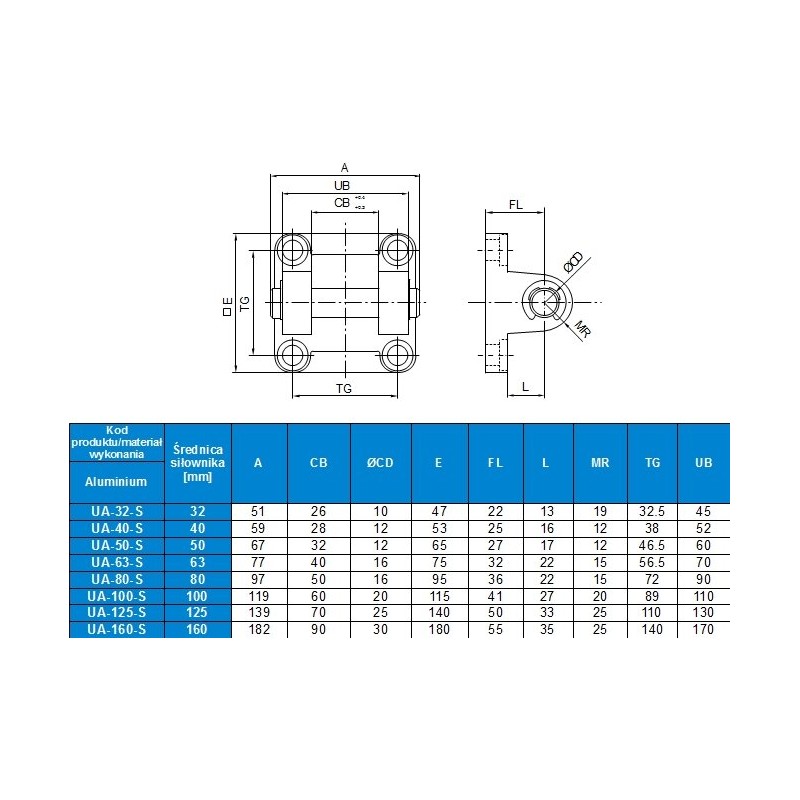

Dane techniczne

Dane techniczne

A11 60 mm
CB 28 mm
E12 52 mm
FL 25 mm
L13 16 mm
MR 12 mm
Nr kat. UA-40-S
S14 M6 x 20
Średnica CD 12 mm
Średnica siłownika 40 mm
TG15 38 mm
Typ wykonania ISO15552
UB 52 mm

Opis produktu

Zastosowanie mocowań wahliwych tylnych ze sworzniem

Mocowania wahliwe tylne ze sworzniem do siłowników pneumatycznych standardowych ISO 15552, typu ucho “A”, przeznaczone są do montażu do pokrywy tylnej siłownika. Montaż wykonuje się wykorzystując śruby, które wkręca się w otwory gwintowane wykonane w pokrywie siłownika. Mocowanie wahliwe tylne ze sworzniem do siłowników (tzw. widełki) umożliwiają wykonywanie ruchu siłownika pneumatycznego podczas jego pracy oraz jego zamocowanie do konstrukcji maszyny lub urządzenia. Przy montażu używany jest dołączony sworzeń. Mocowania wahliwe tylne ze sworzniem do siłowników, ucho “A”, może być połączone razem z mocowaniem wahliwym tylnym do siłowników, ucho “B”, tworząc tzw. ucho proste kompletne.

Zakresy średnic siłowników: od D32 do D160

Materiały: aluminium, odlew ciśnieniowy; śruby mocujące, sworzeń: stal

Cena netto /szt.

39.95 zł

Cena brutto / szt.

49.14 zł
