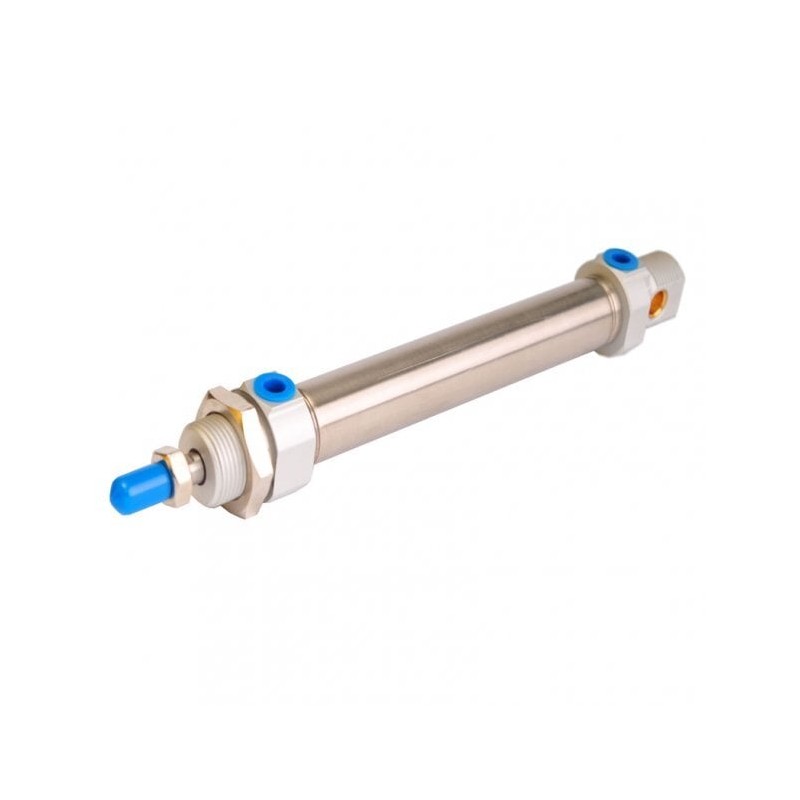

Siłownik ISO6432 D20x25 z magnesem i amortyzacją CADD-020-0025-MA

Siłownik ISO6432 D20x25 z magnesem i amortyzacją to kompaktowe, zgodne ze standardem rozwiązanie do precyzyjnych zastosowań automatyki, zaprojektowane dla powtarzalnych, krótkich skoków i redukcji udarów końcowych.

Cechy charakterystyczne

• Zgodność ze standardem ISO 6432 — łatwa wymienność i integracja w istniejących układach.
• Średnica tłoka 20 mm i skok 25 mm — kompaktowe wymiary do zastosowań o ograniczonej przestrzeni.
• Wbudowany magnes — umożliwia montaż czujników położenia dla dokładnego sterowania.
• Amortyzacja na końcach skoku — redukcja udarów i wydłużenie trwałości instalacji.

Dane techniczne

Standard

ISO 6432

Średnica tłoka

20 mm

Skok

25 mm

Wyposażenie

magnes, amortyzacja

ID produktu

2822

Zastosowanie

• Automatyka przemysłowa — przesuwanie elementów, chwytaki lekkiego montażu.
• Maszyny pakujące i dozujące — szybkie, krótkie skoki z powtarzalnym położeniem.
• Systemy laboratoryjne i medyczne — kompaktowe napędy o niewielkiej masie.

Opis konstrukcji i działania

Siłownik wykonany według normy ISO 6432 to cienkościenny cylinder pneumatyczny przeznaczony do przestrzeni montażowej o ograniczonej dostępności. Parametry konstrukcyjne (średnica tłoka 20 mm, skok 25 mm) zapewniają szybkie i precyzyjne przesunięcia przy niewielkich siłach napędowych.

Model z wbudowanym magnesem umożliwia detekcję położenia tłoka przy użyciu czujników zbliżeniowych (magnetycznych). Wbudowana amortyzacja tłumi udary na końcach skoku, co obniża hałas oraz zmniejsza dynamiczne obciążenia mechaniczne elementów instalacji.

Dlaczego warto wybrać ten model?

• Standard ISO 6432 ułatwia dobór zamienników i akcesoriów oraz szybką integrację w liniach produkcyjnych.
• Wbudowany magnes pozwala na niezawodne wykrywanie pozycji bez konieczności modyfikacji konstrukcyjnych.
• Amortyzacja redukuje przeciążenia i hałas, wpływając na dłuższą żywotność komponentów.
• Kompaktowe wymiary D20x25 sprawdzają się w aplikacjach o ograniczonej przestrzeni montażowej.

Wsparcie techniczne

W sprawach technicznych i serwisowych korzystaj z formularza kontaktowego, bazy wiedzy oraz sekcji serwisowej dostępnej na stronie producenta. Zapytania dotyczące doboru czujników, montażu lub eksploatacji kieruj do działu wsparcia technicznego producenta.

FAQ

Czy siłownik jest gotowy do współpracy z czujnikami położenia?

Tak — obecność wbudowanego magnesu umożliwia zastosowanie czujników zbliżeniowych (magnetycznych) do wykrywania pozycji tłoka. Dobór konkretnego typu czujnika zależy od warunków montażu i wymagań instalacji (zakres temperatur, odległość montażowa, sposób mocowania).

Jak amortyzacja wpływa na pracę siłownika?

Amortyzacja tłumi udar przy docieraniu tłoka do końca skoku, co zmniejsza dynamiczne obciążenia mechaniczne i hałas, przyczyniając się do dłuższej żywotności układu oraz bardziej stabilnej pracy mechanizmów współpracujących.
