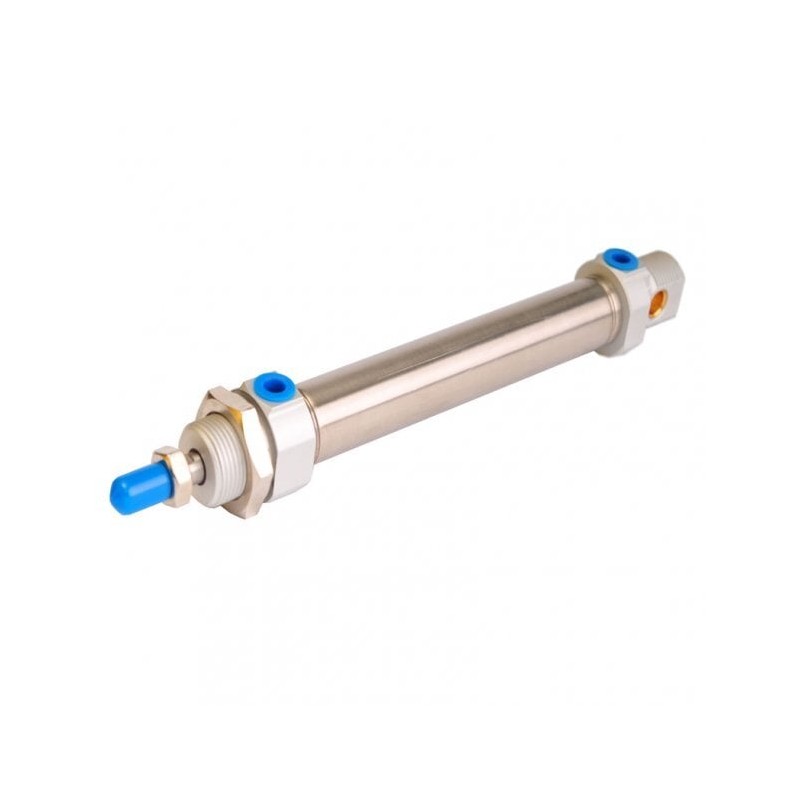

Siłownik ISO6432 D20x110 z magnesem i amortyzacją CADD-020-0110-MA

Siłownik zgodny ze standardem ISO 6432 (ID 2815) o średnicy tłoka 20 mm i skoku 110 mm — wyposażony w magnes do detekcji pozycji oraz amortyzację dla łagodnego zatrzymania ruchu. Rozwiązanie przeznaczone do zautomatyzowanych aplikacji wymagających małej zabudowy i precyzyjnego pozycjonowania.

Opis konstrukcji i działania

Siłownik zgodny z ISO 6432 to konstrukcja typu miniaturowego cylindra tłokowego o niewielkiej średnicy przekroju poprzecznego, przystosowana do montażu w ograniczonych przestrzeniach. Tłoczysko zawiera magnes umożliwiający zewnętrzną detekcję położenia za pomocą standardowych czujników magnetycznych. Amortyzacja na końcach skoku redukuje udary i poprawia powtarzalność zatrzymań.

Zastosowanie

• automatyka przemysłowa i urządzenia montażowe
• systemy pakujące i przenośnikowe
• aplikacje pick-and-place i manipulatory
• laboratoria i stanowiska testowe wymagające kompaktowych siłowników

Cechy charakterystyczne

• Zgodność z normą ISO 6432 — wymiarowanie ułatwiające wymianę i integrację
• Średnica tłoka 20 mm (D20) oraz skok 110 mm
• Wbudowany magnes w tłoczysku — przygotowany do użycia z czujnikami pozycji
• Amortyzacja końcowa poprawiająca kulturę pracy i żywotność układu
• Kompaktowa budowa odpowiednia do przestrzeni o ograniczonej zabudowie

Dane techniczne

Standard

ISO 6432

Średnica tłoka

20 mm

Skok

110 mm

Wyposażenie

magnes

Funkcja

amortyzacja końcowa

ID produktu

2815

Dlaczego warto wybrać ten model?

• Pełna zgodność z ISO 6432 ułatwia projektowanie i wymianę elementów w istniejących instalacjach.
• Wbudowany magnes umożliwia prostą integrację z czujnikami pozycji, co przyspiesza uruchomienie systemu.
• Amortyzacja redukuje drgania i zużycie mechaniczne, zwiększając żywotność układu.
• Kompaktowe wymiary sprawiają, że siłownik nadaje się do maszyn o ograniczonej przestrzeni montażowej.

FAQ

Czy siłownik ma wbudowany magnes do detekcji pozycji?

Tak — tłoczysko zawiera magnes, dzięki czemu można stosować zewnętrzne czujniki magnetyczne (np. czujniki Halla lub kontaktrony reed) do wykrywania położenia tłoka.

Jak działa amortyzacja i czy jest regulowana?

Model posiada amortyzację na końcach skoku, która tłumi uderzenia tłoka i poprawia dokładność zatrzymań. Szczegółowe informacje o sposobie regulacji (jeśli jest dostępna) znajdują się w karcie katalogowej — w razie potrzeby nasi specjaliści pomogą dobrać odpowiednią wersję.

Jak dobrać czujnik do wykrywania magnesu?

Do detekcji magnesu stosuje się czujniki magnetyczne dobrane do warunków pracy (typ sygnału, zasięg). W razie wątpliwości zalecamy konsultację z działem technicznym w celu doboru czujnika o odpowiedniej charakterystyce.

Wsparcie techniczne

W razie potrzeby prosimy o kontakt z działem technicznym w celu uzyskania karty katalogowej, informacji o regulacji amortyzacji oraz pomocy w doborze czujników i akcesoriów montażowych.
