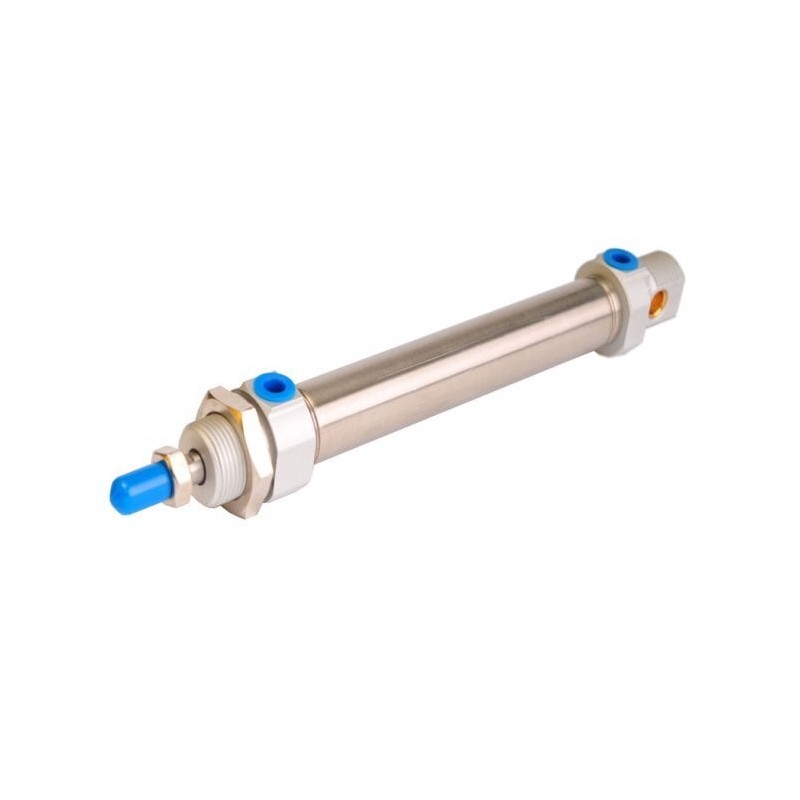

Siłownik ISO6432 D20x180 z magnesem i amortyzacją CADD-020-0180-MA

Siłownik ISO 6432 D20x180 z magnesem i amortyzacją to kompaktowe rozwiązanie do precyzyjnego sterowania ruchem w aplikacjach automatyki. Wbudowany magnes umożliwia pewne wykrywanie położenia tłoka, a amortyzacja redukuje udary i wydłuża żywotność instalacji. Średnica tłoka 20 mm i skok 180 mm zapewniają kompaktowe wymiary przy użytecznym zakresie pracy.

Opis konstrukcji i działania

Siłownik wykonany zgodnie ze standardem ISO 6432 charakteryzuje się cylindryczną, zwężoną obudową przeznaczoną do instalacji w przestrzeniach ograniczonych. Tłok o średnicy 20 mm porusza się na skoku 180 mm. Wersja z wbudowanym magnesem pozwala na montaż czujników położenia przeznaczonych do wykrywania magnesu (np. kontaktronowych/reed lub czujników magnetycznych/Hall); czujniki indukcyjne wykrywają elementy metalowe i w większości przypadków nie reagują bezpośrednio na magnes, dlatego przy doborze konkretnego czujnika należy sprawdzić jego przeznaczenie i odległość działania.

Amortyzacja na końcach skoku tłumi uderzenia tłoka, co zmniejsza drgania i obciążenie mechaniczne elementów współpracujących. Mechanizm działania: sprężone powietrze przesuwa tłok, a powrót następuje po zmianie zasilania. Informację o typie działania (jednostronne/dwustronne) należy potwierdzić w specyfikacji technicznej producenta.

Zastosowanie

• Systemy automatyki przemysłowej: pozycjonowanie, przesuwy i chwytaki.
• Maszyny pakujące i montażowe, gdzie ważne jest kompaktowe wykonanie i precyzja ruchu.
• Linie montażowe, stanowiska testowe oraz aplikacje pick-and-place.

Cechy charakterystyczne

• Zgodność ze standardem ISO 6432 — wymienność i łatwa integracja z akcesoriami.
• Średnica tłoka 20 mm i skok 180 mm — kompaktowe wymiary przy wystarczającym skoku roboczym.
• Wbudowany magnes — umożliwia użycie czujników przeznaczonych do wykrywania magnesu (kontaktronowe/reed, czujniki magnetyczne/Hall).
• Amortyzacja końcowa — łagodne zatrzymanie tłoka, ograniczenie drgań i ochrona elementów mechanicznych.
• Prosta instalacja i integracja w systemach pneumatycznych.

Dane techniczne

Standard

ISO 6432

Średnica tłoka

20 mm

Skok

180 mm

Magnes

Wbudowany (do współpracy z czujnikami położenia)

Amortyzacja

Tak

Dlaczego warto wybrać ten model?

• Precyzyjne pozycjonowanie dzięki wbudowanemu magnesowi umożliwiającemu montaż czujników przeznaczonych do wykrywania magnesu.
• Zmniejszenie udarów i hałasu dzięki amortyzacji, co wydłuża żywotność urządzeń współpracujących.
• Kompaktowa konstrukcja ISO 6432 — optymalna do instalacji w ograniczonej przestrzeni.
• Łatwa integracja z istniejącymi systemami automatyki i powszechnie dostępnymi akcesoriami.

Wsparcie techniczne

W razie wątpliwości lub potrzeby doboru siłownika i akcesoriów prosimy o kontakt z działem wsparcia technicznego — pomagamy dobrać model i akcesoria zgodnie z wymaganiami instalacji oraz potwierdzić parametry eksploatacyjne.

FAQ

Czy magnes w siłowniku pozwala na montaż wszystkich typów czujników?

Wbudowany magnes współpracuje z czujnikami przeznaczonymi do wykrywania pól magnetycznych (np. kontaktronowymi/reed lub czujnikami magnetycznymi/Hall). Czujniki indukcyjne wykrywają metale i nie zawsze reagują na magnes — przy doborze czujnika sprawdź jego typ i parametry działania.

Jak sprawdzić kompatybilność siłownika z moją instalacją pneumatyczną?

Sprawdź wymagane ciśnienie robocze i przepływ powietrza w dokumentacji technicznej systemu oraz w specyfikacji siłownika. Uwaga: specyfikacja techniczna powinna zawierać zakres ciśnień roboczych, wielkość przyłączy i inne parametry eksploatacyjne — uzupełnienie tych danych wymaga potwierdzenia od producenta lub dostawcy.
