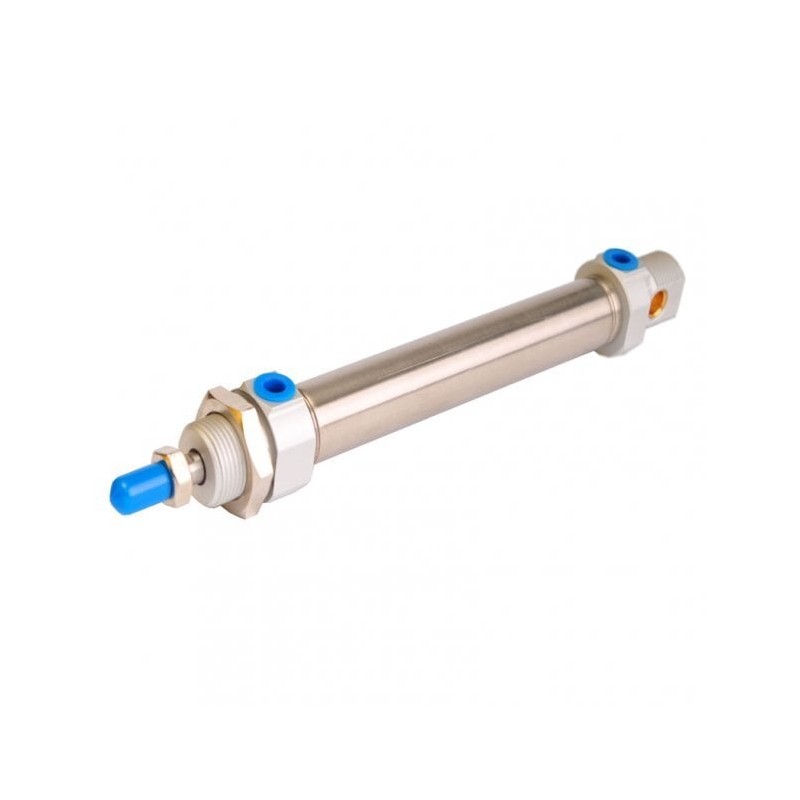

Siłownik ISO6432 D25x57 z magnesem i amortyzacją CADD-025-0057-MA

Siłownik ISO 6432 D25x57 z magnesem i amortyzacją to kompaktowe rozwiązanie pneumatyczne zapewniające precyzyjne pozycjonowanie oraz łagodne zakończenie ruchu. Sprawdzi się tam, gdzie liczy się niewielka średnica, szybka reakcja i łatwa integracja z układami automatyki.

Cechy charakterystyczne

• Zgodność z normą ISO 6432 — ułatwia wymianę i integrację.
• Wbudowany magnes w tłoku — detekcja pozycji bezkontaktowo.
• Zintegrowana amortyzacja na końcach skoku — zmniejsza udary i hałas.
• Kompaktowa średnica 25 mm przy skoku 57 mm — do ciasnych przestrzeni montażowych.

Dane techniczne

ID produktu

2810

Standard

ISO 6432

Średnica tłoka

25 mm

Skok

57 mm

Wyposażenie

magnes, amortyzacja

Zastosowanie

• Automatyka przemysłowa — pozycjonowanie i detekcja elementów na liniach produkcyjnych.
• Maszyny montażowe i testujące, stanowiska pomiarowe oraz urządzenia pakujące wymagające kompaktowych siłowników z detekcją pozycji.

Opis konstrukcji i działania

Siłownik pneumatyczny zgodny z normą ISO 6432 o średnicy tłoka 25 mm i skoku 57 mm. Konstrukcja tłokowo‑cylindrowa w kompaktowej obudowie umożliwia montaż w ograniczonej przestrzeni. Wbudowany magnes w tłoku pozwala na bezkontaktowe wykrywanie położenia za pomocą zewnętrznych czujników magnetycznych.

Amortyzacja zintegrowana na końcach skoku redukuje udary i wydłuża żywotność instalacji oraz elementów mocowanych do tłoczyska. Mechanizm działania: sprężone powietrze przesuwa tłok, a amortyzatory łagodzą zatrzymanie ruchu przy końcach skoku.

Dlaczego warto wybrać ten model?

• Precyzyjna detekcja pozycji dzięki wbudowanemu magnesowi — ułatwia sterowanie i synchronizację procesów.
• Kompaktowe wymiary idealne do ograniczonych przestrzeni montażowych.
• Amortyzacja zmniejsza udary i chroni elementy mocowane do tłoczyska.
• Standardowe wymiary ułatwiają zamienność i serwisowanie w układach automatyki.

Wsparcie techniczne

W razie pytań dotyczących doboru, montażu, regulacji amortyzacji lub serwisu prosimy o kontakt z działem technicznym lub sprawdzenie dokumentacji technicznej produktu.

FAQ

Czy magnes umożliwia bezpośrednie podłączenie czujników położenia?

Tak — wbudowany magnes pozwala na stosowanie zewnętrznych czujników magnetycznych (reed lub Hall) do bezkontaktowej detekcji pozycji tłoka. Czujniki indukcyjne wykrywają elementy metalowe i nie reagują na sam magnes.

Jak działa amortyzacja i czy można ją regulować?

Amortyzacja pneumatyczna łagodzi zatrzymanie tłoka na końcach skoku. Wersje z regulacją posiadają śrubę/regulator umożliwiającą dopasowanie siły tłumienia; szczegóły dotyczące sposobu regulacji znajdują się w dokumentacji technicznej danego modelu.
