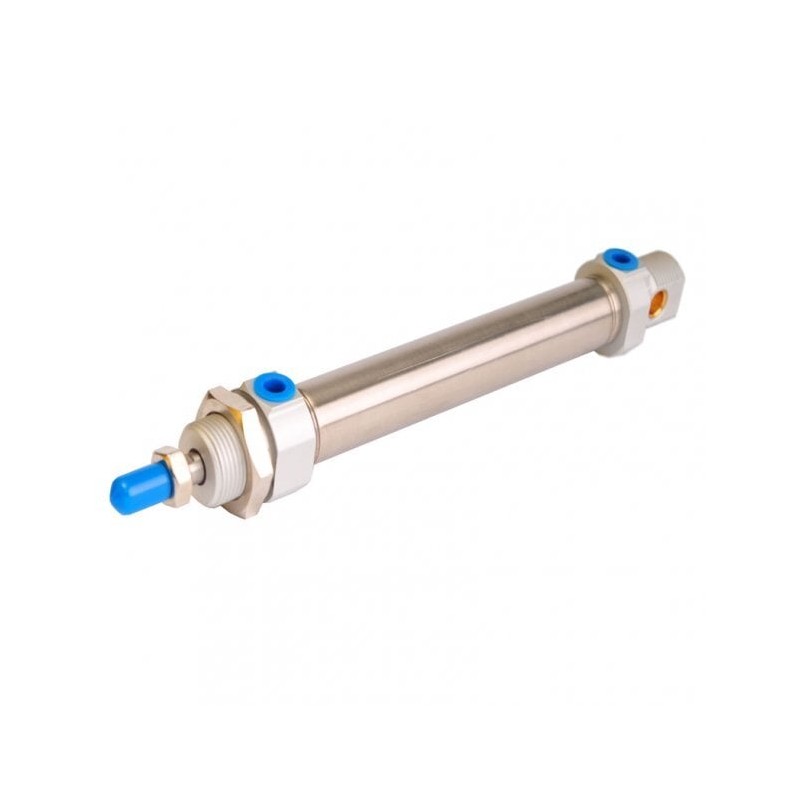

Siłownik ISO6432 D25x600 z magnesem i amortyzacją CADD-025-0600-MA

Siłownik ISO 6432 D25x600 to kompaktowe rozwiązanie pneumatyczne o średnicy 25 mm i skoku 600 mm, wyposażone w magnes do detekcji położenia oraz regulowaną amortyzację końcową — przeznaczone tam, gdzie liczy się precyzja i oszczędność miejsca.

Cechy charakterystyczne

• Zgodność ze standardem ISO 6432 — wymienność i kompatybilność z osprzętem
• Średnica tłoka Ø25 mm i skok 600 mm
• Wbudowany magnes do współpracy z czujnikami położenia
• Regulowana amortyzacja końcówek ruchu dla płynnego wyhamowania
• Kompaktowa konstrukcja odpowiednia do ciasnych zabudów

Dane techniczne

Standard

ISO 6432

Średnica tłoka

25 mm

Skok

600 mm

Wyposażenie

magnes, amortyzacja

ID produktu

2808

Zastosowanie

• Automatyka montażowa i manipulatory w ograniczonych przestrzeniach
• Maszyny pakujące i urządzenia dozujące
• Systemy pozycjonowania i detekcji w liniach produkcyjnych
• Przemysł spożywczy i farmaceutyczny — tam, gdzie wymagane są kompaktowe rozwiązania

Opis konstrukcji i działania

Siłownik wykonany według standardu ISO 6432 to tzw. cylinder kompaktowy — cylindryczna obudowa o niewielkiej średnicy w połączeniu z lekkim tłokiem zapewniają szybkie i powtarzalne ruchy. Wersja D25x600 posiada magnes umieszczony w pierścieniu tłoka, umożliwiający współpracę z zewnętrznymi czujnikami położenia. Amortyzacja na końcach skoku redukuje impulsy kinetyczne przy uderzeniach, co wydłuża trwałość i poprawia dokładność zatrzymania.

Dlaczego warto wybrać ten model?

• Kompatybilność z powszechnymi systemami dzięki normie ISO 6432 — prosta wymiana i integracja.
• Magnes na tłoku pozwala na dokładne wykrywanie pozycji bez modyfikacji konstrukcji siłownika.
• Amortyzacja zmniejsza obciążenia mechaniczne, co przekłada się na dłuższą żywotność elementów
• Kompaktowe wymiary umożliwiają montaż w miejscach o ograniczonej przestrzeni roboczej.

Wsparcie techniczne

Czy magnes w siłowniku umożliwia stosowanie standardowych czujników położenia?

Tak — wbudowany magnes jest przeznaczony do współpracy z czujnikami reed lub czujnikami Hall montowanymi wzdłuż korpusu siłownika. Pozwala to na bezkontaktowe i powtarzalne wykrywanie krańcowych lub pośrednich pozycji tłoka.

W jaki sposób działa amortyzacja i czy można ją regulować?

Amortyzacja realizowana jest przez elementy tłumiące umieszczone w głowicach siłownika na końcach skoku. Zazwyczaj posiada możliwość regulacji siły tłumienia (śruby regulacyjne lub zawory), co pozwala dostosować sposób wyhamowania do masy ładunku i prędkości pracy.

Czy ten siłownik można łatwo wymienić na inny zgodny z ISO 6432?

Tak — konstrukcja zgodna z ISO 6432 zapewnia wymienność wymiarową i montażową z innymi siłownikami tej normy, co ułatwia modernizację lub serwis maszyn bez konieczności zmiany punktów mocowań.
