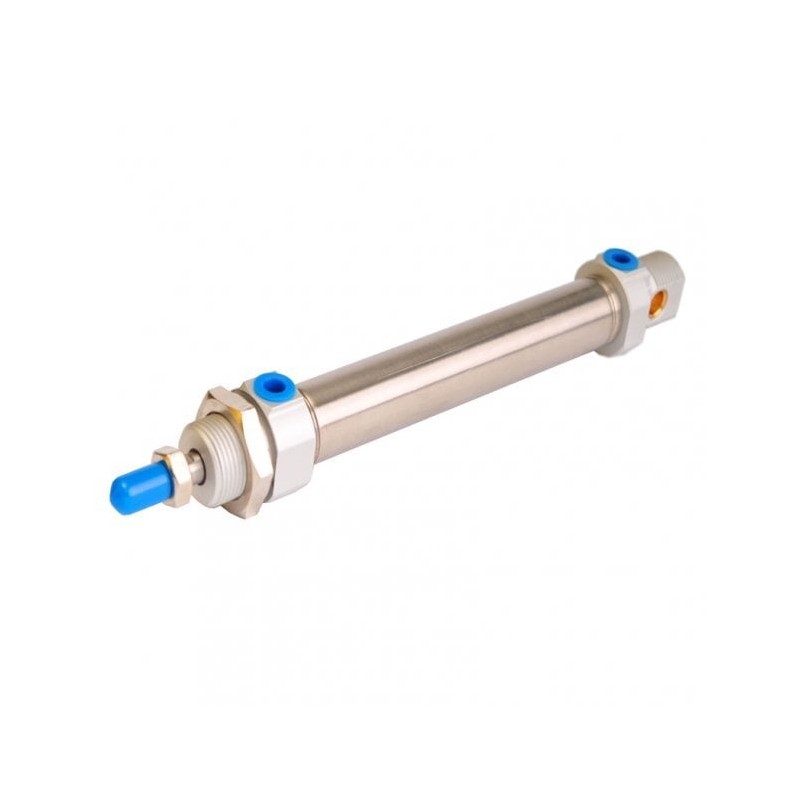

Siłownik ISO6432 D20x280 z magnesem i amortyzacją CADD-020-0280-MA

Siłownik ISO6432 D20x280 z magnesem i amortyzacją to kompaktowe rozwiązanie do precyzyjnego pozycjonowania w systemach automatyki — oferuje standardową konstrukcję ISO 6432, skok 280 mm oraz wbudowany magnes do współpracy z czujnikami położenia, a amortyzacja zmniejsza udary przy zatrzymaniu.

Cechy charakterystyczne

• Zgodność z normą ISO 6432 — łatwa wymiana i kompatybilność z akcesoriami
• Średnica cylindra 20 mm i skok 280 mm (D20x280)
• Wbudowany magnes do współpracy z czujnikami położenia
• Amortyzacja końcowa redukująca udary
• Kompaktowa konstrukcja przydatna w ciasnych przestrzeniach

Dane techniczne

Norma

ISO 6432

Średnica tłoka

20 mm

Skok

280 mm

Wyposażenie

magnes wewnętrzny, amortyzacja końcowa

Zastosowanie

• Automatyka przemysłowa i urządzenia pick-and-place
• Systemy pozycjonowania i dozowania
• Zabudowy przy ograniczonej przestrzeni montażowej
• Aplikacje z wymaganiem detekcji położenia bez dodatkowej obróbki cylindra

Opis konstrukcji i działania

Siłownik wykonany według normy ISO 6432 to kompaktowy cylinder pneumatyczny, w którym tłok przesuwa się pod wpływem sprężonego powietrza. Wersja D20x280 oznacza średnicę tłoka 20 mm i skok 280 mm.

Wbudowany magnes na tłoku umożliwia bezinwazyjne wykrywanie położenia za pomocą czujników zbliżeniowych (reed lub hall). Amortyzacja końcowa ogranicza udary przy zatrzymaniu tłoka, co wydłuża żywotność mechaniki i poprawia kulturę pracy układu.

Dlaczego warto wybrać ten model?

• Prosta integracja dzięki zgodności z powszechnym standardem ISO 6432.
• Wbudowany magnes upraszcza montaż czujników położenia bez modyfikacji cylindra.
• Amortyzacja końcowa zmniejsza obciążenia udarowe, co przekłada się na dłuższą żywotność układu.
• Kompaktowe wymiary sprawdzają się tam, gdzie przestrzeń montażowa jest ograniczona.

Wsparcie techniczne

W razie pytań technicznych prosimy o kontakt za pośrednictwem formularza kontaktowego na stronie produktu lub przez dane kontaktowe firmy dostępne na stronie głównej.

FAQ

Jakie czujniki można stosować z wbudowanym magnesem?

Do detekcji pozycji tłoka z magnesem używa się czujników zbliżeniowych typu reed lub hall przeznaczonych do cylindrów ISO 6432. Wybór konkretnego czujnika zależy od wymaganej dokładności i środowiska pracy.

Czy amortyzacja jest regulowana?

Amortyzacja końcowa ogranicza udary przy zatrzymaniu tłoka. Sposób regulacji (stałe odboje lub regulowane śruby tłumiące) zależy od konkretnej wersji siłownika — szczegóły dostępnych wariantów można uzyskać przez kontakt z działem wsparcia technicznego.
