Siłownik ISO6432 D16x10, jednostronnego działania, pchający, z magnesem ACJDP-016-0010-M

Siłownik ISO 6432 D16x10 jednostronnego działania (pchający) z wbudowanym magnesem — kompaktowe rozwiązanie do precyzyjnych, krótkich skoków, łatwe do integracji w automatyce.

Cechy charakterystyczne

• Kompaktowa norma ISO 6432 — łatwa wymiana i standaryzacja elementów pneumatyki.
• Jednostronne działanie (pchający) — prosta konstrukcja z powrotem sprężynowym.
• Wbudowany magnes — umożliwia montaż czujników pozycji bez ingerencji w tłoczysko.
• Zoptymalizowany do krótkich skoków i aplikacji o ograniczonej przestrzeni montażowej.

Dane techniczne

Norma

ISO 6432

Średnica tłoka (fi)

16 mm

Skok

10 mm

Rodzaj działania

Jednostronnego działania, pchający

Magnes

Tak — wbudowany

Zastosowanie

• Urządzenia automatyki i stanowiska montażowe wymagające krótkich, powtarzalnych skoków.
• Systemy przenośników i elementy chwytające, gdzie konieczne jest kompaktowe wykonanie siłownika i sygnalizacja pozycji.

Technologia i zalety

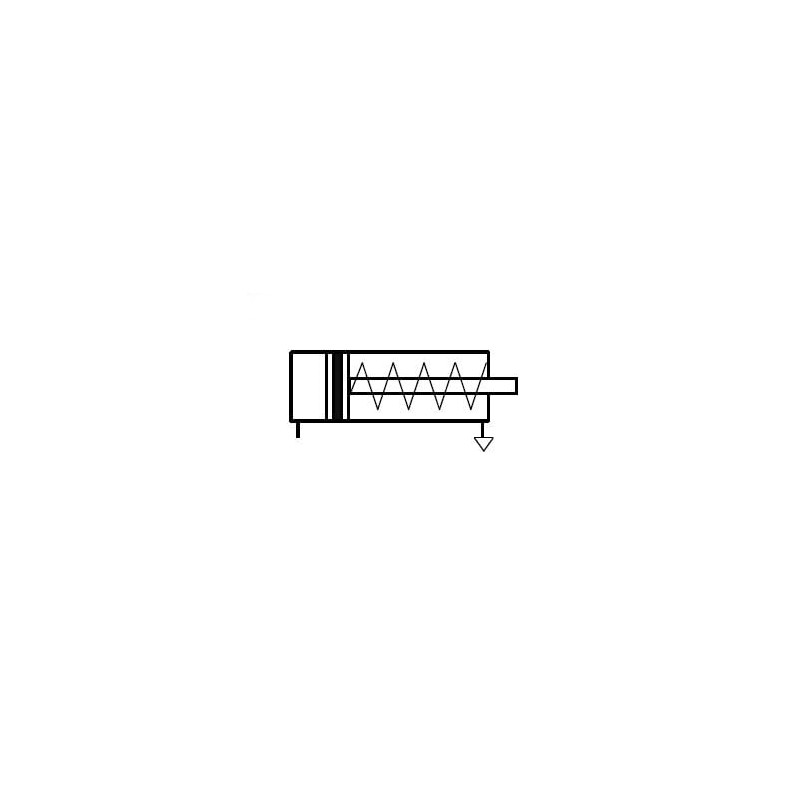

Siłownik zgodny z normą ISO 6432 ma kompaktową, walcową konstrukcję o małej średnicy tłoczyska, co umożliwia montaż w ograniczonej przestrzeni. Model D16x10 to jednostronnie działający siłownik pchający — dostarczenie powietrza do komory powoduje wysunięcie tłoka, powrót następuje sprężyną po odprowadzeniu zasilania.

Wbudowany magnes na tłoczysku pozwala na bezstykowe wykrywanie położenia przy użyciu zewnętrznych czujników Halla. Należy rozróżnić funkcje czujników: czujniki Halla wykrywają pole magnetyczne emitowane przez magnes, natomiast czujniki indukcyjne reagują na obecność elementów metalowych. W aplikacjach wykorzystujących magnes zalecane są czujniki Halla do bezpośredniej detekcji położenia tłoczyska.

Wsparcie techniczne

W przypadku pytań dotyczących doboru siłownika do konkretnej aplikacji (obciążenie, prędkość, warunki montażu) skontaktuj się z naszym działem technicznym — pomożemy dobrać parametry i akcesoria oraz udostępnimy dokumentację techniczną.

FAQ

Do czego służy magnes w siłowniku?

Magnes osadzony w tłoczysku pozwala na bezstykowe wykrywanie położenia przy użyciu zewnętrznych czujników Halla. Czujniki Halla wykrywają pole magnetyczne magnesu, co umożliwia sygnalizowanie pozycji krańcowych i pośrednich bez ingerencji w elementy mechaniczne.

Jak uzyskać wsparcie techniczne lub dobrać odpowiedni model?

Skontaktuj się z naszym działem technicznym — doradzimy w doborze parametrów, akcesoriów i przekażemy niezbędną dokumentację.
