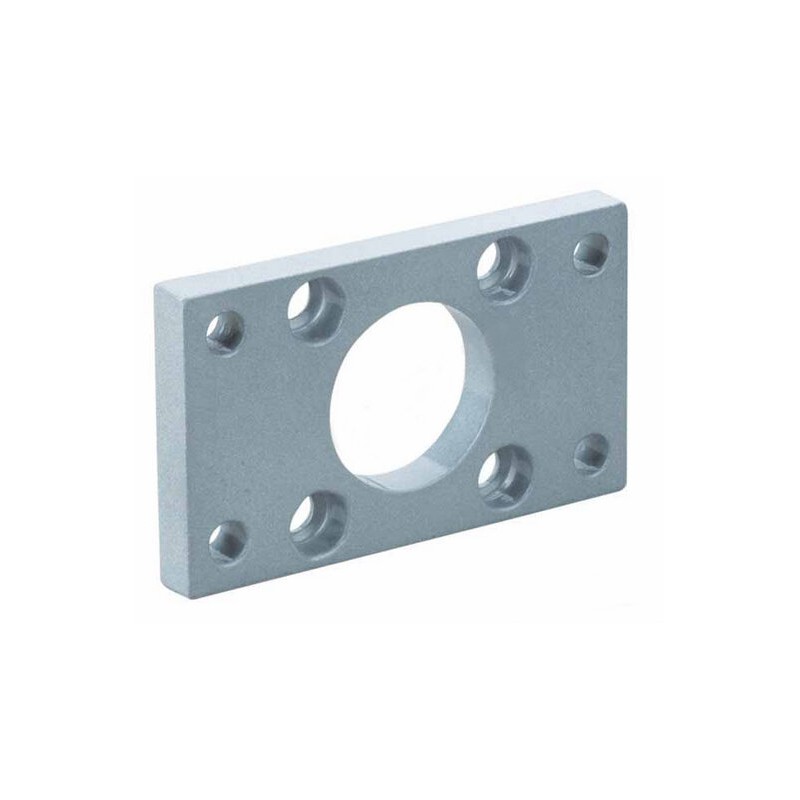

Kołnierz montażowy ISO15552 D50 KM-50

Kołnierz montażowy ISO 15552 D50 zapewnia precyzyjne i powtarzalne mocowanie siłowników zgodnych z normą ISO 15552, ułatwiając integrację w maszynach i aparatach. Dzięki zgodności wymiarowej eliminuje konieczność modyfikacji elementów montażowych.

Cechy charakterystyczne

• Zgodność wymiarowa z normą ISO 15552 (wersja dla średnicy 50 mm).
• Umożliwia szybki i powtarzalny montaż siłownika bez konieczności przeróbek.
• Stabilne przenoszenie obciążeń i poprawa dokładności pozycjonowania siłownika.
• Kompatybilność z typowymi śrubami montażowymi stosowanymi w standardowych układach ISO 15552.

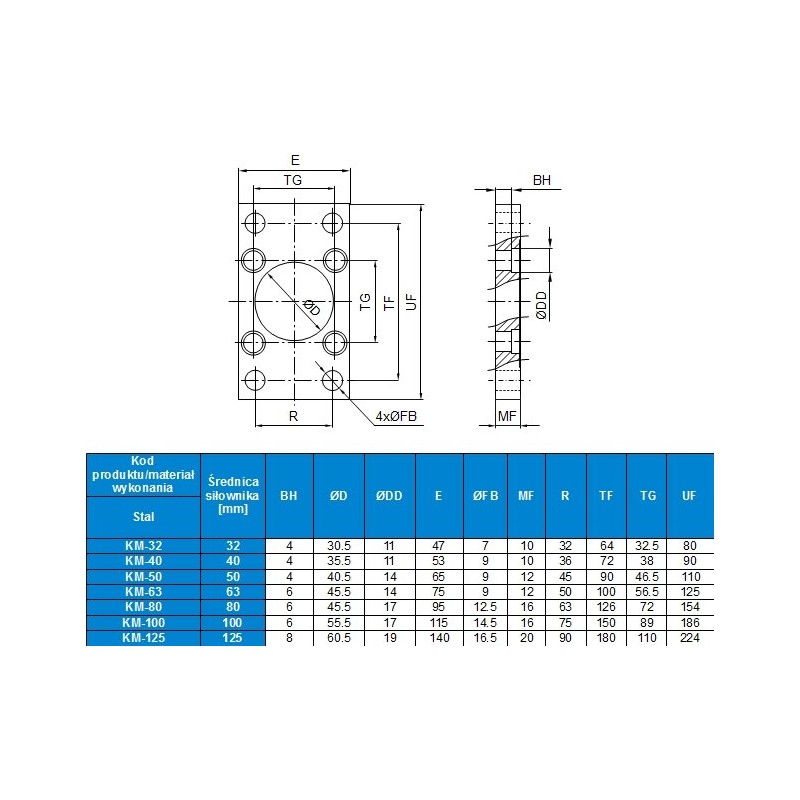

Dane techniczne

Typ

Kołnierz montażowy

Zgodność normy

ISO 15552

Przeznaczony dla średnicy tłoka

50 mm (D50)

ID produktu

2656

Strona produktu

https://pneumat.pl/produkty/2656-kolnierz-montazowy-iso15552-d50

Zastosowanie

• Montaż siłowników ISO 15552 o średnicy tłoka 50 mm w układach automatyki przemysłowej.
• Wymiana lub modernizacja punktów montażowych w maszynach, urządzeniach pakujących i liniach montażowych.

Technologia i zalety

Kołnierz montażowy montuje się na końcu korpusu siłownika zgodnego z ISO 15552 i pełni funkcję pośrednika między siłownikiem a konstrukcją maszyny. Przenosi obciążenia osiowe i poprzeczne oraz utrzymuje poprawne wyrównanie osiowe. Rozmieszczenie otworów montażowych i gwintów odpowiada wymiarom normy, co gwarantuje wymienność z siłownikami różnych producentów, skraca czas montażu i zwiększa stabilność oraz precyzję pozycjonowania.

Wsparcie techniczne

W sprawach doboru, wymiarów lub montażu skontaktuj się z działem technicznym Pneumat — skorzystaj z formularza kontaktowego na stronie sklepu lub sprawdź szczegóły produktu w sekcji "Strona produktu" w danych technicznych.

FAQ

Do jakich siłowników pasuje ten kołnierz?

Kołnierz jest przeznaczony do siłowników zgodnych z normą ISO 15552 o średnicy tłoka 50 mm. Przed montażem warto sprawdzić wymiary i schematy montażowe konkretnego siłownika, aby potwierdzić zgodność.

Jak dobrać śruby montażowe i moment dokręcania?

Dobór śrub i momentu dokręcania zależy od materiału konstrukcji oraz obciążeń zastosowania. Użyj śrub zgodnych z wymiarami montażowymi ISO 15552 podanymi w dokumentacji siłownika; w razie wątpliwości skontaktuj się z działem technicznym, podając model siłownika.

Jak uzyskać wsparcie techniczne?

Informacje kontaktowe i formularz zgłoszeniowy znajdziesz w sekcji "Wsparcie techniczne" powyżej oraz na stronie produktu wymienionej w danych technicznych.
