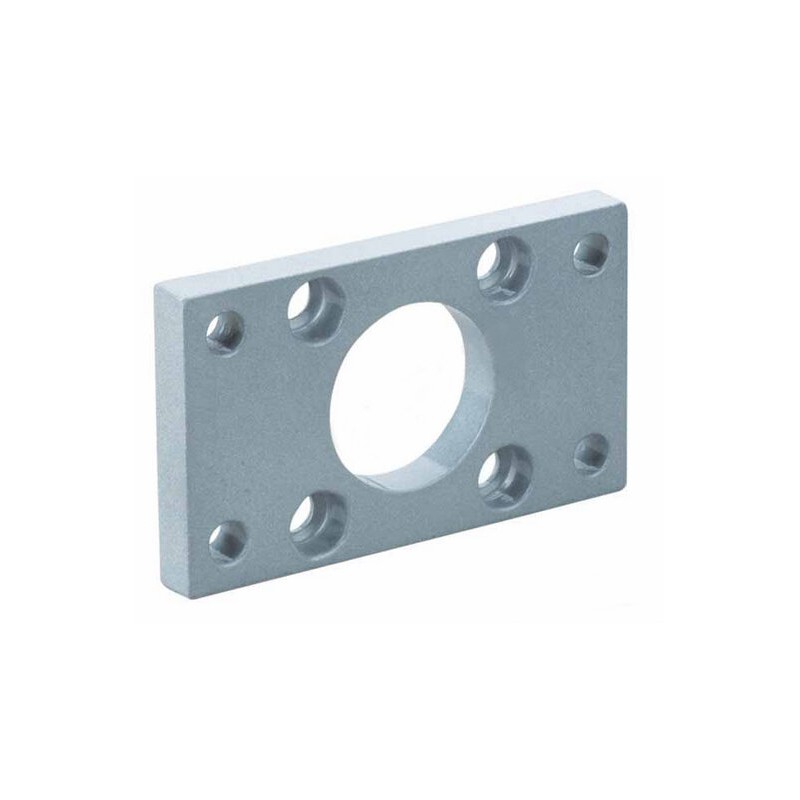

Kołnierz montażowy ISO15552 D100 KM-100

Kołnierz montażowy ISO15552 D100 zapewnia precyzyjne i stabilne mocowanie siłowników zgodnych z normą ISO 15552 o średnicy tłoka 100 mm. Proste rozwiązanie ułatwiające integrację elementu napędu z konstrukcją maszyny.

Kluczowe cechy

• Zgodność z normą ISO 15552 — natychmiastowa kompatybilność ze standardowymi siłownikami.
• Przeznaczony do średnicy tłoka D100 (100 mm).
• Otwory montażowe zgodne ze wzorcem ISO, ułatwiające precyzyjne pozycjonowanie.
• Sztywne mocowanie redukujące luz i drgania podczas pracy siłownika.
• Usprawnienie prac montażowych i serwisowych, skracające czas wymiany elementów.

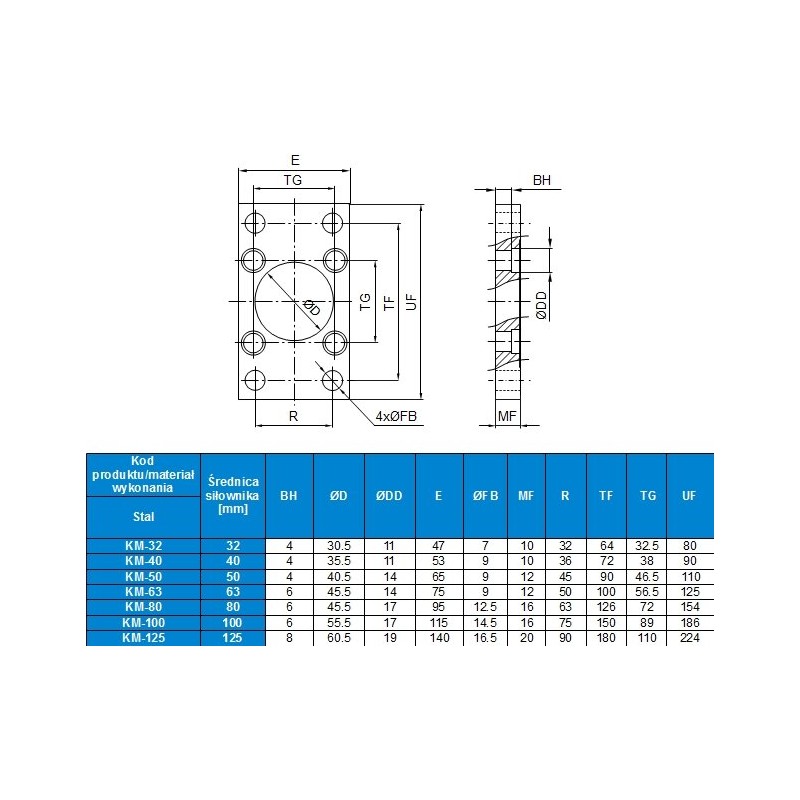

Specyfikacja techniczna

Typ

Kołnierz montażowy

Standard

ISO 15552

Średnica tłoka

D100 (100 mm)

ID produktu

2655

Zastosowania

• Montaż siłowników pneumatycznych ISO 15552 w automatyce przemysłowej i maszynach produkcyjnych.
• Wymiana i modernizacja układów napędowych — instalacja kołnierza przy pracach serwisowych i remontowych.

Technologia i zalety

Kołnierz pełni funkcję talerza montażowego mocującego czoło siłownika do konstrukcji maszyny, co poprawia przenoszenie obciążeń i eliminuje luz. Rozmieszczenie otworów według wzorca ISO 15552 umożliwia szybkie dopasowanie do standardowych siłowników oraz sprawny montaż i demontaż podczas serwisu. Konstrukcja zapewnia stabilność przy obciążeniach osiowych i poprzecznych.

• Zapewnia pewne, powtarzalne połączenie bez konieczności modyfikacji konstrukcji.
• Zmniejsza ryzyko luzów i drgań, co wpływa na większą niezawodność układu napędowego.
• Ułatwia szybkie prace serwisowe dzięki standardowemu rozmieszczeniu otworów.

Wsparcie techniczne

Szczegółowe informacje montażowe oraz wykaz elementów złącznych (śruby, podkładki) dostępne są na karcie produktu. W przypadku pytań lub potrzeby doboru elementów montażowych prosimy o kontakt z działem technicznym.

FAQ

Do jakich siłowników pasuje kołnierz?

Kołnierz przeznaczony jest do siłowników zgodnych z normą ISO 15552 o średnicy tłoka 100 mm (D100). Przed montażem warto zweryfikować wzorzec otworów montażowych na karcie technicznej siłownika.

Czy kołnierz zawiera śruby i elementy montażowe?

Informacje o dołączonych elementach montażowych znajdują się na karcie produktu. Jeśli śruby i podkładki nie są wymienione, zwykle trzeba je dobrać oddzielnie zgodnie z wymaganym rozmiarem gwintów i długością — w razie wątpliwości skontaktuj się z działem technicznym.
