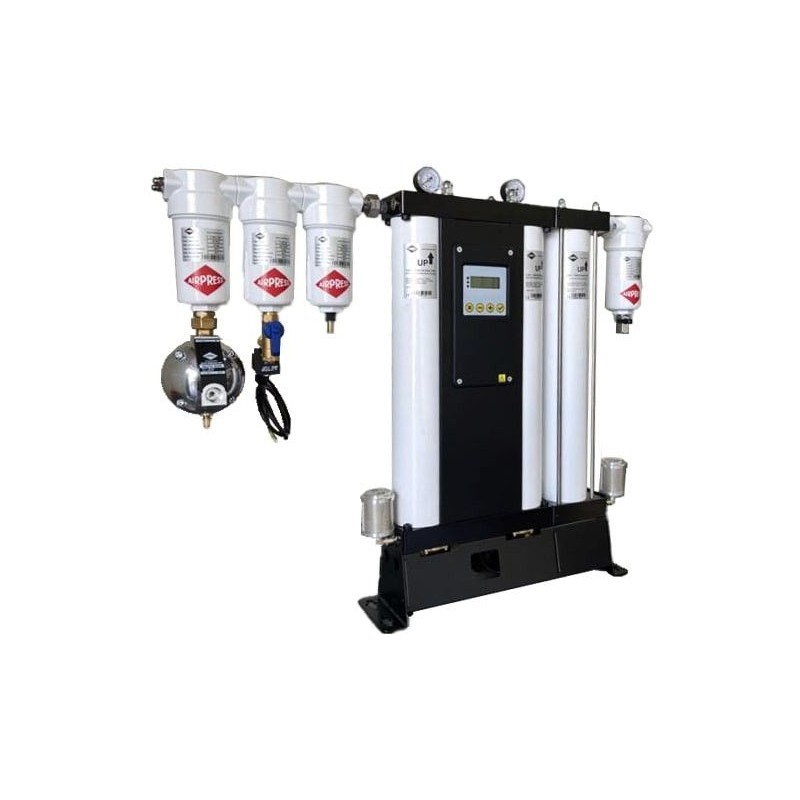

Zestaw filtracyjny ISO OFAG4 180 l/min Class Zero 18003-OFAG4

Zestaw filtracyjny ISO OFAG4 180 l/min Class Zero

Czwarta generacja zaawansowanych zestawów filtracyjnych przeznaczonych do uzdatniania sprężonego powietrza o najwyższych wymaganiach jakościowych. Zestawy OFAG 4 stanowią samodzielne stacje filtracyjne, łączące osuszacz adsorpcyjny z rozszerzonym układem filtrów, w tym dodatkową kolumną z węglem aktywnym. Rozwiązanie dedykowane jest aplikacjom krytycznym, gdzie wymagane jest wyjątkowo czyste, suche i stabilne sprężone powietrze zgodnie z ISO 8573-1.

Rekomendowane do zastosowań w przemyśle spożywczym, farmaceutycznym, chemicznym, elektronicznym, medycznym oraz w procesach lakierniczych i precyzyjnych.

Najważniejsze korzyści techniczne

Sprężone powietrze o podwyższonej klasie czystości zgodnie z ISO 8573-1, z redukcją pozostałości olejowej do <0.003 mg/m3
Osuszacz adsorpcyjny zapewniający ciśnieniowy punkt rosy (PDP) -20 / -25 °C, skutecznie eliminujący wilgoć i ryzyko kondensacji wtórnej.
Dodatkowa kolumna filtracyjna z węglem aktywnym – maksymalna ochrona instalacji i odbiorników końcowych.
Konstrukcja bez elementów ograniczających przepływ – minimalne spadki ciśnienia i brak strat wydajności.
Kompletne rozwiązanie „Plug & Play” – brak konieczności rozbudowy instalacji o dodatkowe komponenty.
Tryb Stand-By ograniczający procesy regeneracyjne w czasie przestoju, co obniża koszty eksploatacyjne.


Ogólne dane techniczne

Zasilanie: 230 V / 50 Hz / 1 Ph
Pobór mocy: <40 W
Klasa ochrony: IP 65
Zakres temp. pracy: 1.5 - 60 °C
Zakres ciśnienia roboczego: 4 - 16 bar
Filtry wstępne: Separator cyklonowy, Filtr wstępny P (3μm), Filtr koalescencyjny S (0,01 μm)
Filtry dokładne: Filtr pyłkowy R (1μm), Podwójny filtr węglowy (A2) – pozostałość oleju < 0,003 mg/m³


Indywidualne parametry techniczne zestawów OFAG4 – dla ciśnienia 7 bar






Właściwość
Wartość




Model
OFAG4 180


Przyłącze powietrza
3/8" / 1/2"


Wlot nominalny (Nm³/h)
10.8


Wlot nominalny (l/min)
180


Wylot nominalny (Nm³/h)
10.8


Wylot nominalny (l/min)
180


Konsumpcja na regenerację (%)
0.14


Konsumpcja na regenerację (Nm³/h)
1.5


Konsumpcja na regenerację (l/min)
25.2










Model
Przyłącze powietrza
Wlot nominalny(Nm³/h)
Wlot nominalny(l/min)
Wylot nominalny(Nm³/h)
Wylot nominalny(l/min)
Konsumpcja na regenerację(%)
Konsumpcja na regenerację(Nm³/h)
Konsumpcja na regenerację(l/min)




OFAG4 180
3/8" / 1/2"
10.8
180
10.8
180
0.14
1.51
25.2





Indywidualne wymiary i wagi zestawów OFAG4






Właściwość
Wartość




Kod
18003-OFAG4


Model
OFAG4 180


Szerokość osuszacza (mm)
480


Szerokość z filtrami (mm)
-


Głębokość (mm)
130


Wysokość (mm)
1500


Waga (kg)
31










Kod
Model
Szerokość Osuszacz (mm)
Szerokość z filtrami (mm)
Głębokość (mm)
Wysokość (mm)
Waga (kg)




18003-OFAG4
OFAG4 180
480
-
130
1500
31





Opcje dodatkowe

Czujnik punktu rosy — w celu ograniczenia strat sprężonego powietrza na procesy regeneracji polecamy montaż opcjonalnego czujnika punktu rosy. Dzięki niemu osuszacz pracuje w trybie inteligentnej regeneracji uruchamiając ten proces tylko kiedy to niezbędne. Redukcja ilości procesów regeneracji oraz ich faktycznego czasu umożliwia stały monitoring i sygnał o osiąganym ciśnieniowym punkcie rosy.
Praca zestawu z czujnikiem jest w stanie zredukować konsumpcję sprężonego powietrza na regenerację do poziomu nawet poniżej 5%. To sprawia, że ROI z inwestycji jest po około 1,5 roku.
Na życzenie klienta zestaw OFAG4 może być zainstalowany bezpośrednio jako element wyposażenia kompresora śrubowego Airpress serii APS.
