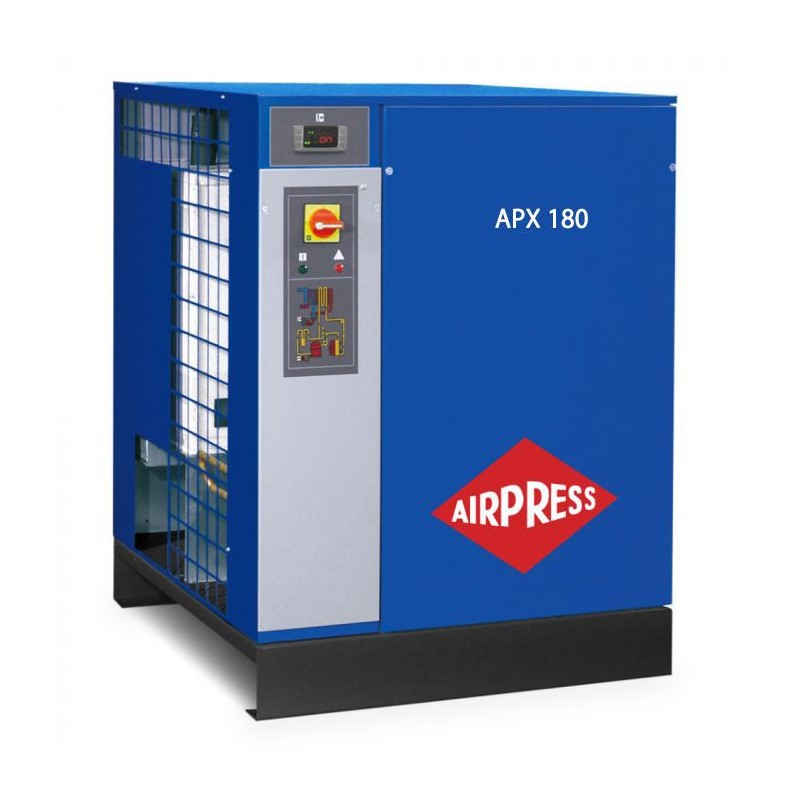

Osuszacz ziębniczy APX 180 2 1/2" 18000 l/min 16 bar 390180

Osuszacz ziębniczy APX 180 2 1/2" 18000 l/min 14 bar
Osuszacz ziębniczy APX 180 to zaawansowane urządzenie zaprojektowane do wymagających zastosowań warsztatowych i przemysłowych. Dzięki nowoczesnej technologii skutecznie usuwa wilgoć i zanieczyszczenia ze sprężonego powietrza, zapewniając jego czystość zgodną z klasą 4 wg normy ISO 8573-1. Osuszacz skutecznie chroni instalacje pneumatyczne przed wilgocią, korozją i awariami. Regularne usuwanie wilgoci zapobiega tworzeniu się osadów i rdzy, co znacząco wydłuża żywotność narzędzi pneumatycznych oraz maszyn.
Najważniejsze korzyści techniczne

Czyste i suche powietrze, zgodne z ISO 8573-1 (klasa wilgoci 4) zwiększa ogólną wydajność, poprawia jakość produktu końcowego, chroni elementy instalacji przed korozją, rdzą i wyciekami powietrza oraz pozwala uniknąć kosztownych interwencji serwisowych.
Stabilny punkt rosy PDP +3°C: powtarzalna jakość powietrza i ochrona instalacji
Ekologiczne czynniki chłodnicze: przyjazne środowisku rozwiązania są przyjazne dla środowiska.
Ekologiczne wymiana ciepła: dzięki zoptymalizowanej konstrukcji, osuszacz zużywa minimalną ilość energii, co pozwala na obniżenie kosztów eksploatacji.
Automatyczny elektroniczny spust kondensatu: ciągła praca bez strat sprężonego powietrza i bez obsługi ręcznej.
Kompaktowa i lekka konstrukcja: pozwalają na jego łatwą instalację w różnych środowiskach pracy, nawet w ograniczonych przestrzeniach warsztatowych.

Indywidualne dane techniczne





Właściwość
Wartość




SKU
390180


Seria
APX 180


Przepływ powietrza (l/min)
18000 l/min (18000_m3_h m³/h, 636 cfm)


Maks. ciśnienie (bar)
14 bar (232 PSI)


Zakres temp. otoczenia (°C)
5 °C - 46 °C


Maksymalna temperatura na wlocie (°C)
60 °C


Czynnik chłodniczy
R410a


Klasa czystości
4; wg ISO 8573-1:2010


Zasilanie
400 V / 50 Hz / 3 Ph


Moc (kW)
2.77 kW


Wymiary A (wysokość, mm)
962 mm


Wymiary B (średnica, mm)
805 mm


Waga (kg)
164 kg









SKU
Seria
Przepływ powietrza(l/min)
Maks. ciśnienie(bar)
Zakres temp. otoczenia(°C)
Maksymalna temperatura na wlocie(°C)
Czynnik chłodniczy
Klasa czystości
Zasilanie
Moc(kW)
A - wysokość(mm)
B - średnica(mm)
Waga(kg)




390180
APX 180
18000 l/min (18000_m3_h m³/h, 636 cfm)
14 bar (232 PSI)
5 °C - 46 °C
60 °C
R410a
4; wg ISO 8573-1:2010
400 V / 50 Hz / 3 Ph
2.77
962 mm
805 mm
164 kg





Dane podane dla warunków znamionowych:

Ciśnienie robocze: 7 bar (100 psi)
Temperatura robocza: 35°C
Temperatura otoczenia: 25°C
Ciśnieniowy punkt rosy: 4 (+/-1)

Dla warunków odbiegających od warunków znamionowych należy przyjąć współczynnik korekcyjny:
K = A x B x C






Temperatura
25°C
30°C
35°C
40°C
43°C
46°C




Współczynnik A
1
0,91
0,81
0,72
0,67
0,62









Temperatura
25°C
30°C
35°C
40°C
43°C
46°C




Współczynnik A
1
0,91
0,81
0,72
0,67
0,62










Temperatura
25°C
30°C
35°C
40°C
46°C
50°C
55°C
60°C




Współczynnik B
1,1
1,05
1
0,82
0,69
0,58
0,49
0,42









Temperatura
25°C
30°C
35°C
40°C
46°C
50°C
55°C
60°C




Współczynnik B
1,1
1,05
1
0,82
0,69
0,58
0,49
0,42










Ciśnienie
6
7
8
10
13
14
15
16




Współczynnik C
0,97
1
1,03
1,07
1,12
1,15
1,16
1,17









Ciśnienie
6
7
8
10
13
14
15
16




Współczynnik C
0,97
1
1,03
1,07
1,12
1,15
1,16
1,17




Typowe instalacje z osuszaczem APX

Wysokiej jakości powietrze o obniżonym punkcie rosy (czystość powietrza zgodna z normą ISO
8573-1: klasa 1:4:2):

Wysokiej jakości powietrze o obniżonym punkcie rosy i stężeniu oleju (czystość powietrza zgodna z
normą ISO 8573-1: klasa 1:4:1)


1 – kompresor śrubowy
2 – filtr wstępny
3 – mikrofiltr
4 – filtr końcowy
5 – osuszacz
