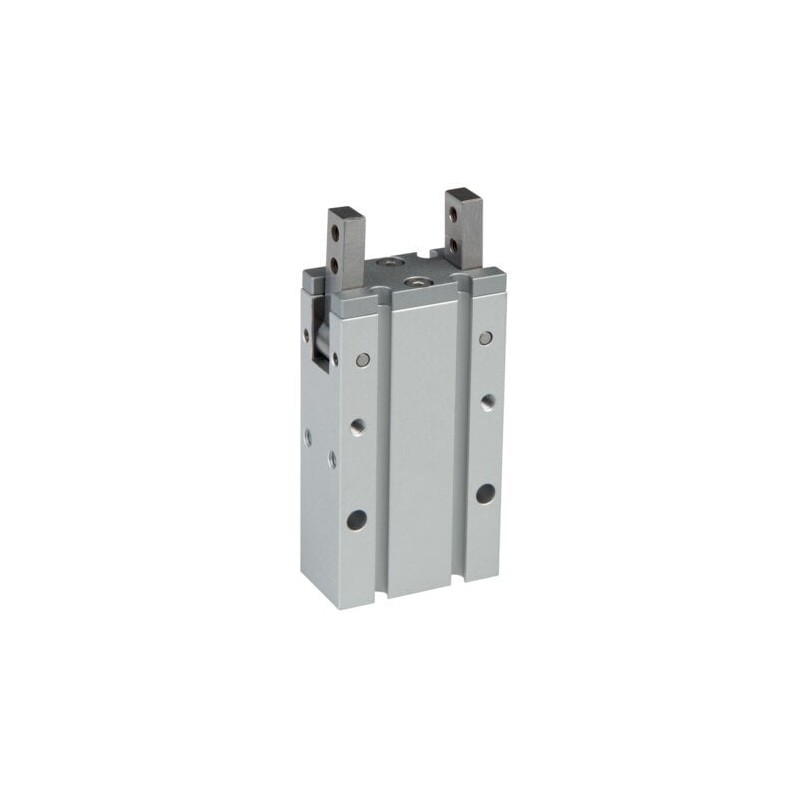

Chwytak kątowy 180 , tlok 16 mm, o podwójnym dzialaniu (SHR16) - EMC SHR16

Dane techniczne

• A 84
• B 20
• C 38
• E M 3
• J 4,5
• L M 4
• Nr kat. SHR16
• P (przyłącze sprężonego powietrza) M 5
• Średnica tłoka 16
• Waga 0,15
• Wykonanie o podwójnym dzialaniu
• Wymiar AB 69
• Wymiar AC 55,5
• Wymiar CA 28
• Wymiar CB 28,5
• Wymiar D (+0/-0,02) 8
• Wymiar DA 5
• Wymiar EA 4
• Wymiar EB 7
• Wymiar JA 20
• Wymiar JB 30
• Wymiar K M 4
• Wymiar KA 8
• Wymiar KB 41
• Wymiar LA 8
• Wymiar LB 30
• Wymiar LC 12
• Wymiar M M 4
• Wymiar MA 5
• Wymiar MB 12
• Wymiar MC 33
• Wymiar N (+0,05/+0) 17 (2 głęb.)
• Wymiar PA 7
• Wymiar PB 25
• Wymiar PC 8
• Wymiar Y (+0,03/+0) 3 (3 głęb.)
• Wymiar YB 4
• Wymiar YC 12
