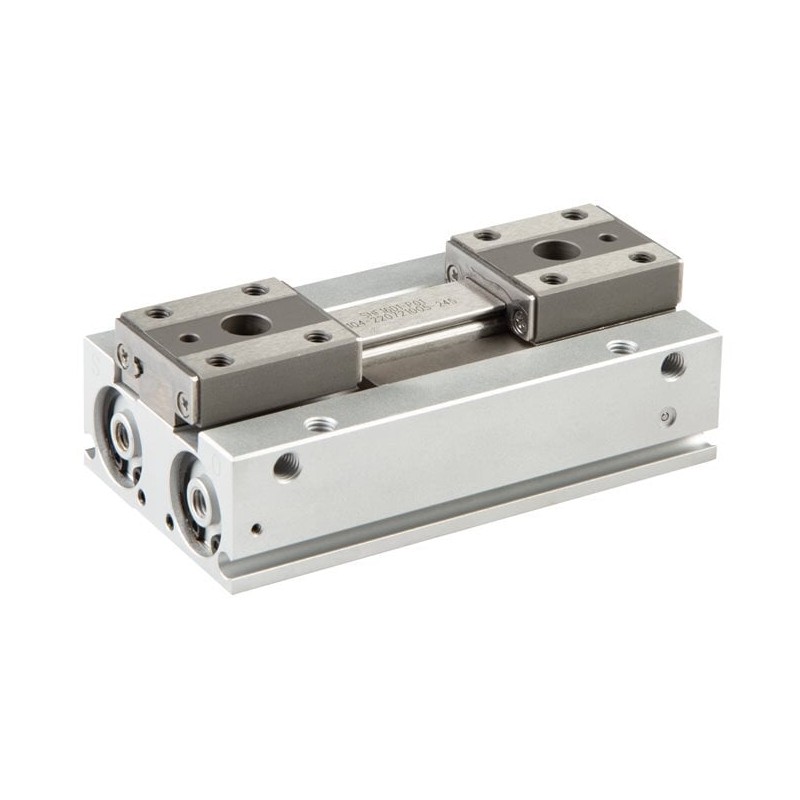

Tłok chwytaka równoleglego (płaskiego) 20 mm, Osiowe przyłącze dociskowe (SHF20D2) - EMC SHF20D2

Dane techniczne

• A 174
• B 144
• C 48,4
• E M 6
• F M 6
• Forma konstrukcyjna Długi skok
• Gwint G 42
• N 6
• Nr kat. SHF20D2
• O 25
• Odległość chwytania (L) 80
• S 154
• Średnica przewodu zewnętrzna D 159
• Średnica tłoka 20
• Waga 1,2
• Wykonanie Osiowe przyłącze dociskowe
• Wymiar EA 6
• Wymiar FA 15
• Wymiar HA 128
• Wymiar HB 52
• Wymiar J (+0/-0,03) 5 (4 głębokośći)
• Wymiar K 9,2
• Wymiar L (+1/-1) 80
• Wymiar M 6
• Wymiar NF 4
• Wymiar PA M 4
• Wymiar PB (+0/-0,025) 3 (głębokość 3)
• Wymiar QA 30
• Wymiar QB 24
• Wymiar RA 62
• Wymiar RB 41
• Wymiar RC 30
• Wymiar TA 33
• Wymiar TB 13
• Wymiar TC 23
• Wymiar U (+0/-0,1) 32
• Wymiar VA 5,2
• Wymiar VB 10
• Z (przyłącze sprężonego powietrza) M 5
