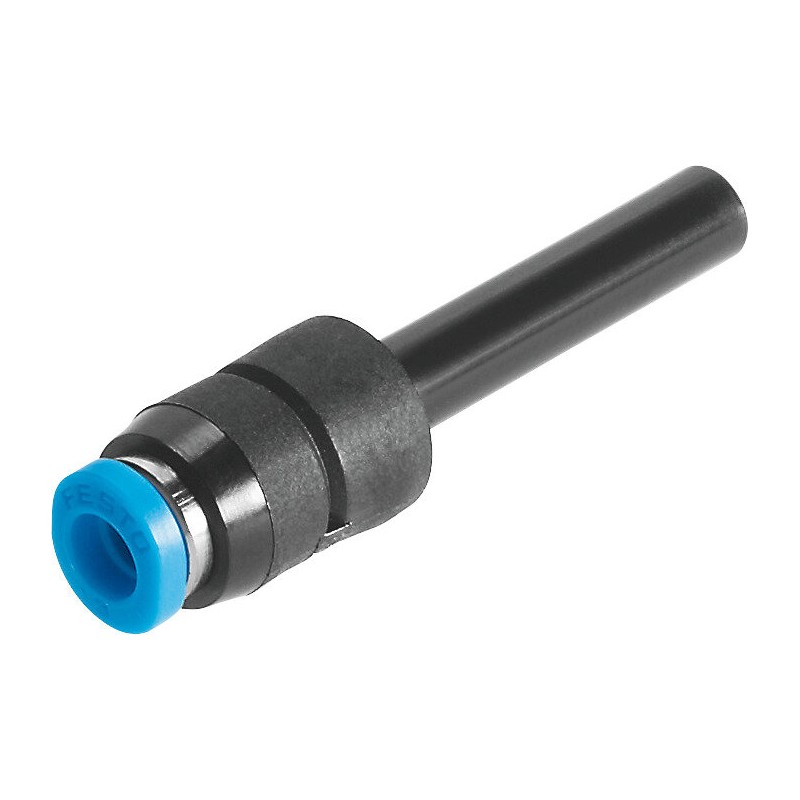

Łącznik wtykowy QSM-3H-2 (133035) serii QSM - Festo OT-FESTO035941

zoom_in

Dane techniczne

Dane techniczne

Ciśnienie robocze dla pełnego zakresu temperatury -0.95 ... 6 bar
Ciśnienie robocze w zależności od temperatury -0.95 ... 14 bar
Jednostka opakowania 10
Klasa odporności na korozję CRC 1 – Niska odporność na korozję
Klasyfikacja morska patrz certyfikat
Kolor pierścienia zwalniającego Niebieski
Konstrukcja Zasada Push Pull
Materiał elementów blokady przewodu Stal wysokostopowa, nierdzewna
Materiał obudowy PBT
Materiał pierścienia zwalniającego POM
Materiał uszczelnienia przewodu NBR
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Pozycja zabudowy Dowolna
Przyłącze pneumatyczne 1 Tulejka wtykowa QS-3
Przyłącze pneumatyczne 2 dla przewodu o średnicy zew. 2 mm
Temperatura otoczenia -10 ... 80 °C
Typ uszczelnienia gwintu Podkładka uszczelniająca
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym
Waga produktu 0.6 g
Wielkość Mini
Wielkość nominalna 1.1 mm

Opis produktu

Łącznik wtykowy QSM-3H-2 (133035) serii QSM od Festo to kompaktowe i niezawodne rozwiązanie do szybkiego łączenia elementów pneumatycznych. Dzięki kompatybilności z serią QSM oraz łatwej obsłudze, minimalizuje przestoje i zapewnia trwałe połączenia w systemach przemysłowych.

Opis konstrukcji i działania

Łącznik QSM-3H-2 to element wtykowy zaprojektowany do serii QSM firmy Festo. Zastosowanie precyzyjnych tolerancji oraz solidna obudowa zapewniają trwałość w wymagających warunkach pracy. Mechanizm wtykowy umożliwia pewne i szybkie łączenie przewodów pneumatycznych bez konieczności użycia narzędzi.

Zastosowanie

Połączenia przewodów pneumatycznych w układach serii QSM
Łączenie modułów i komponentów w instalacjach pneumatycznych

Cechy charakterystyczne

Szybkie i pewne łączenie dzięki wtykanemu mechanizmowi QSM
Kompatybilność z serią QSM firmy Festo
Wytrzymała obudowa zapewniająca długą żywotność
Łatwa instalacja i obsługa

Dane techniczne

Dlaczego warto wybrać ten model?

Zapewnia kompatybilność z serią QSM i łatwą integrację w systemie
Skraca czas instalacji i minimalizuje przestoje
Wytrzymała konstrukcja i odporność na zużycie w warunkach przemysłowych
Wsparcie techniczne i dokumentacja producenta ułatwiają diagnozę i serwis

FAQ

Czy łącznik QSM-3H-2 jest kompatybilny z serią QSM od Festo?

Tak, łącznik QSM-3H-2 został zaprojektowany do serii QSM firmy Festo i zapewnia bezproblemowe połączenie w układach pneumatycznych.

Jakie są zalecane warunki instalacji?

Instalację należy prowadzić zgodnie z dokumentacją producenta i obowiązującymi normami bezpieczeństwa. W typowych zastosowaniach przemysłowych łącznik może być montowany ręcznie bez specjalistycznych narzędzi.
