Siłownik kompaktowy ADNGF-50-40-P-A (554264) serii ADNGF - Festo OT-FESTO026161

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 64 g
Ciężar podstawowy dla 0 mm skoku 687 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 287 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 057 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 178 N
Skok 40 mm
Średnica tłoka 50 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

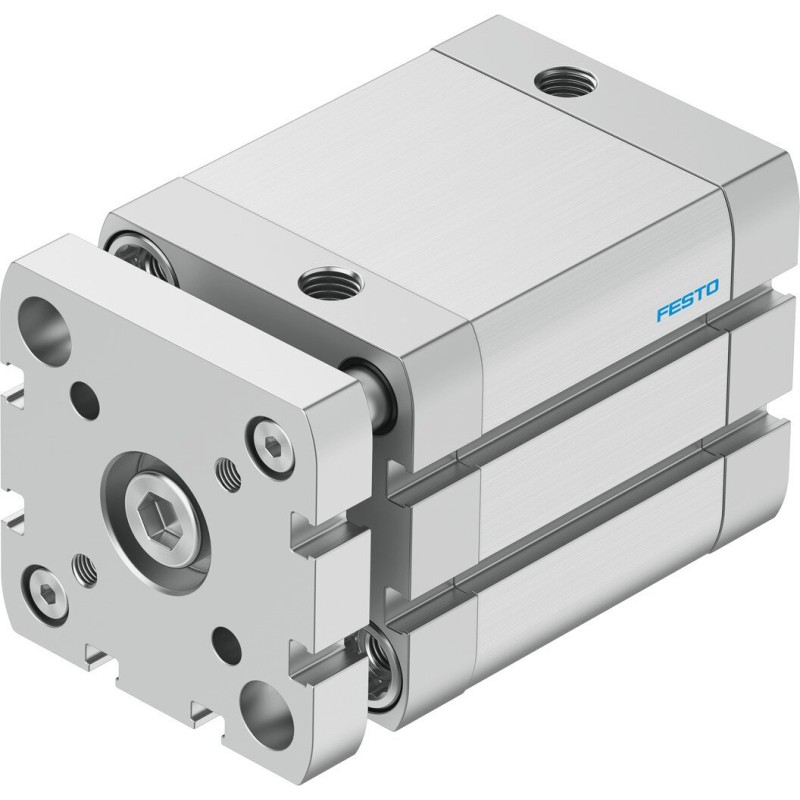

Siłownik kompaktowy ADNGF-50-40-P-A (554264) serii ADNGF firmy Festo

to kompaktowe, niezawodne rozwiązanie do precyzyjnego ruchu liniowego w ograniczonych przestrzeniach. Dzięki solidnej konstrukcji i łatwej integracji, doskonale sprawdzi się w automatyce przemysłowej.

Opis konstrukcji i działania

ADNGF-50-40-P-A to pneumatyczny siłownik kompaktowy zaprojektowany z myślą o pracy w ciasnych obudowach, zapewniający niezawodne prowadzenie ruchu liniowego. Lekka, a zarazem wytrzymała obudowa oraz solidne elementy montażowe ułatwiają instalację w istniejących układach pneumatycznych Festo.

Ruch generowany jest dzięki sprężonemu powietrzu, co umożliwia płynny przesuw elementów w procesach montażowych, testowych i obsługowych. Dzięki standaryzowanym interfejsom montażowym i złączom, integracja z systemami sterowania pozostaje prosta i bezproblemowa.

Zastosowanie

Automatyka procesowa: montaż, przesuw i pozycjonowanie elementów w liniach produkcyjnych.
Stanowiska testowe i obsługowe wymagające kompaktowego prowadzenia ruchu liniowego.

Cechy charakterystyczne

Kompaktowa konstrukcja dopasowana do ograniczonych przestrzeni montażowych.
Łatwa integracja z układami pneumatycznymi i akcesoriami marki Festo.
Solidna, wytrzymała konstrukcja zapewniająca długą eksploatację.

Dlaczego warto wybrać ten model?

Kompaktowe wymiary umożliwiają instalację w trudno dostępnych miejscach.
Wysoka jakość wykonania serii ADNGF od renomowanego producenta Festo.
Prosta konfiguracja i integracja z istniejącymi układami pneumatycznymi.
Uniwersalność zastosowań w automatyce i przemyśle produkcyjnym.

FAQ

Czy siłownik ADNGF-50-40-P-A jest kompatybilny z innymi modułami Festo?

Tak, seria ADNGF została zaprojektowana z uwzględnieniem interoperacyjności z typowymi interfejsami montażowymi i złącz używanych w systemach Festo; przed integracją warto jednak zweryfikować dokumentację techniczną danego układu.

Jakie są możliwości sterowania tym siłownikiem?

Siłownik pracuje w układach pneumatycznych sterowanych standardowymi zaworami 3/2 lub 5/2, a prędkość i pozycjonowanie zależą od konfiguracji układu i zastosowanych regulatorów.

Cena netto /szt.

1065,87 zł

Cena brutto / szt.

1311,02 zł
