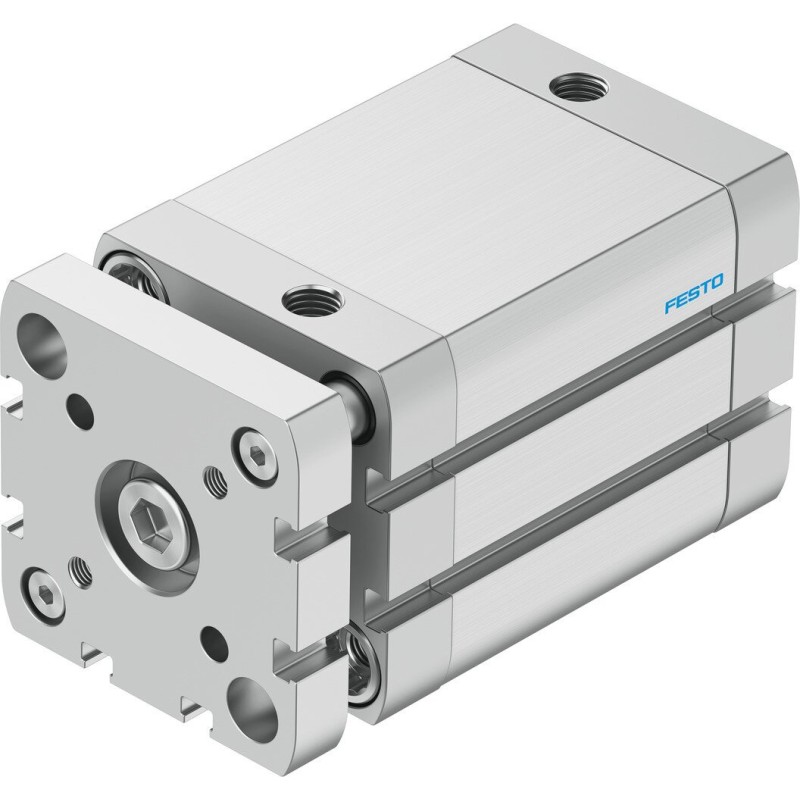

Siłownik kompaktowy ADNGF-50-50-P-A (554265) serii ADNGF - Festo OT-FESTO026140

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 64 g
Ciężar podstawowy dla 0 mm skoku 687 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 287 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 057 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 178 N
Skok 50 mm
Średnica tłoka 50 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-50-50-P-A serii ADNGF od Festo

Siłownik kompaktowy ADNGF-50-50-P-A serii ADNGF od Festo łączy niewielkie gabaryty z wysoką precyzją ruchu tłoka, co czyni go idealnym wyborem do automatyki tam, gdzie liczy się każdy milimetr. Wytrzymała konstrukcja gwarantuje niezawodność w wymagających warunkach przemysłowych.

Opis konstrukcji i działania

ADNGF-50-50-P-A to kompaktowy siłownik pneumatyczny serii ADNGF. Zapewnia dwukierunkowy ruch tłoka w ograniczonej przestrzeni, gwarantując precyzyjne pozycjonowanie i powtarzalność operacji. Dzięki solidnej konstrukcji i zastosowaniu wysokiej jakości materiałów urządzenie sprawdza się w trudnych warunkach produkcyjnych, a modułowa konfiguracja umożliwia dopasowanie do konkretnej aplikacji montażowej.

Zastosowanie

Automatyzacja montażu i precyzyjne pozycjonowanie elementów na liniach produkcyjnych
Sterowanie elementami przenośników i urządzeń pakujących
Obsługa precyzyjnych ruchów w aplikacjach montażowych i testowych

Cechy charakterystyczne

Kompaktowe wymiary umożliwiają instalację w ciasnych przestrzeniach
Precyzyjny i powtarzalny ruch tłoka
Solidna konstrukcja i odporność na warunki przemysłowe
Łatwa integracja z konfiguracjami serii ADNGF i standardami przemysłowymi

Dane techniczne

Dlaczego warto wybrać ten model?

Kompaktowa konstrukcja idealna do instalacji w ograniczonych przestrzeniach
Wysoka jakość wykonania i wsparcie techniczne od Festo
Łatwa integracja z istniejącymi układami pneumatycznymi i standardami ISO
Długotrwała niezawodność w warunkach przemysłowych

FAQ

Pytanie 1

Czy ten siłownik obsługuje standardy montażowe ISO 15552?

Produkt został zaprojektowany z myślą o współpracy z typowymi zestawami montażowymi w przemyśle; dokładna zgodność z ISO 15552 powinna być potwierdzona w specyfikacji technicznej dostępnej dla danego egzemplarza.
