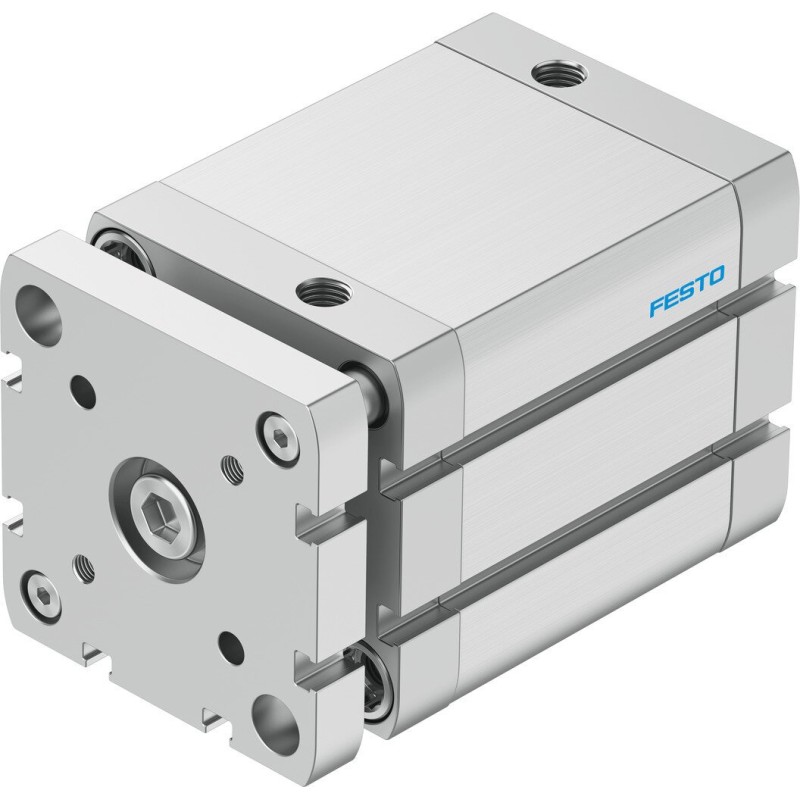

Siłownik kompaktowy ADNGF-63-50-P-A (554274) serii ADNGF - Festo OT-FESTO025973

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 72 g
Ciężar podstawowy dla 0 mm skoku 915 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.3 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 373 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 750 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 870 N
Skok 50 mm
Średnica tłoka 63 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-63-50-P-A od Festo

Siłownik kompaktowy ADNGF-63-50-P-A od Festo to kompaktowe rozwiązanie do precyzyjnych ruchów w ograniczonych przestrzeniach. Dzięki serii ADNGF zapewnia powtarzalność i łatwość integracji w różnych liniach produkcyjnych.

Opis konstrukcji i działania

Siłownik ADNGF-63-50-P-A to kompaktowy cylinder pneumatyczny z serii ADNGF od Festo. Został zaprojektowany do precyzyjnego i powtarzalnego ruchu w ograniczonych przestrzeniach maszyn. Dzięki zwartej konstrukcji i standardowym punktom mocowania łatwo integruje się z istniejącymi układami sterowania oraz czujnikami.

Zastosowanie

Automatyzacja procesów w ograniczonej przestrzeni: montaż, pakowanie i manipulacja małymi elementami.
Precyzyjne pozycjonowanie w liniach produkcyjnych oraz stanowiskach montażowych.

Cechy charakterystyczne

Kompaktowa konstrukcja umożliwiająca montaż w ciasnych zabudowach i ograniczonych przestrzeniach.
Precyzyjny ruch i powtarzalność dzięki zastosowaniu serii ADNGF i jakości wykonania.
Łatwa integracja z popularnymi sterownikami, czujnikami i systemami pneumatycznymi.

Dlaczego warto wybrać ten model?

Kompaktowa konstrukcja dopasowuje się do ciasnych aplikacji.
Seria ADNGF od Festo zapewnia kompatybilność z innymi komponentami systemu.
Wysoka precyzja i powtarzalność ruchu w standardowych warunkach przemysłowych.
Szeroka dostępność części zamiennych i wsparcie techniczne producenta.

FAQ

Czy ten siłownik jest zgodny z innymi elementami serii ADNGF?

Siłownik ADNGF-63-50-P-A należy do serii ADNGF od Festo i zaprojektowany jest tak, aby współpracować z innymi komponentami z tej serii oraz standardowymi interfejsami pneumatycznymi. Zaleca się sprawdzenie dokumentacji producenta w celu potwierdzenia kompatybilności z konkretnym układem.

Jak dobrać siłownik do mojej aplikacji?

Aby dobrać właściwy siłownik, uwzględnij skok, siłę, sposób montażu, ciśnienie zasilania oraz interfejsy przyłączeniowe. Zawsze warto odwołać się do datasheetu ADNGF i skonsultować się z działem technicznym dostawcy.
