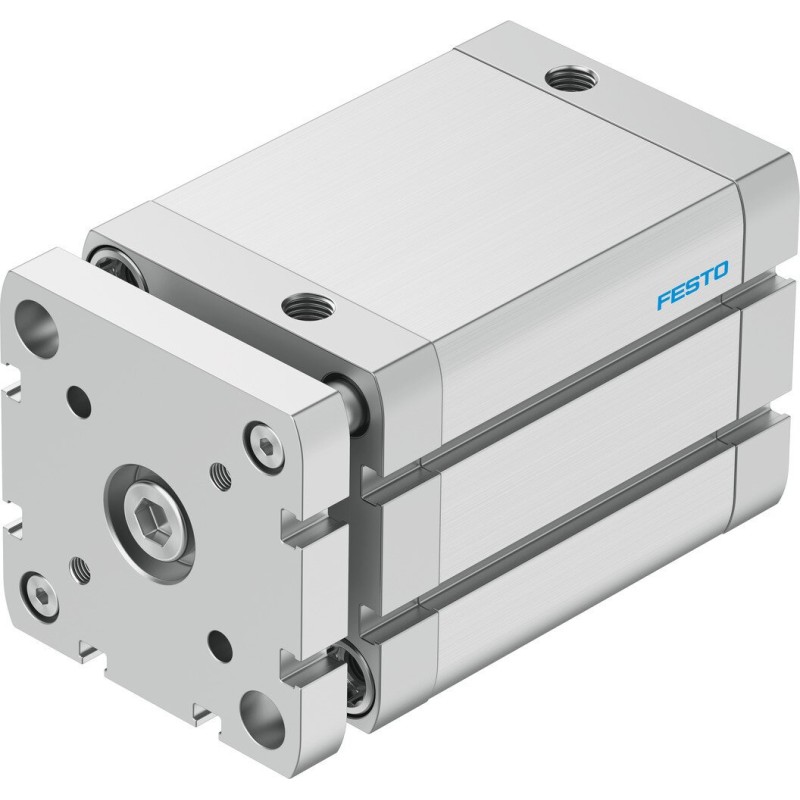

Siłownik kompaktowy ADNGF-63-60-P-A (554275) serii ADNGF - Festo OT-FESTO025951

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 72 g
Ciężar podstawowy dla 0 mm skoku 915 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.3 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 373 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 750 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 870 N
Skok 60 mm
Średnica tłoka 63 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-63-60-P-A (554275) serii ADNGF od Festo łączy precyzję ruchu z kompaktowymi wymiarami, co czyni go idealnym rozwiązaniem do maszyn i linii z ograniczoną przestrzenią. Jego trwała konstrukcja i sprawdzona seria zapewniają niezawodność na długie lata eksploatacji.

Opis konstrukcji i działania

Siłownik ADNGF-63-60-P-A to kompaktowy dwustronny cylinder pneumatyczny z serii ADNGF. Dzięki zoptymalizowanej konstrukcji korpusu i tłoka zapewnia płynny ruch i wysoką powtarzalność pozycji. Proste mocowanie i kompatybilność z popularnymi interfejsami montażowymi ułatwiają integrację w istniejących układach pneumatycznych.

Urządzenie pracuje zgodnie z zasadą działania siłownika pneumatycznego: wykorzystuje sprężone powietrze do przemieszczania tłoka w jedną lub drugą stronę, generując siłę niezbędną do przemieszczenia elementów maszyny. Dzięki kompaktowej konstrukcji ADNGF-63-60-P-A bez problemu mieści się w ciasnych panelach i skrzynkach sterowniczych.

Zastosowanie

Automatyzacja linii produkcyjnych i manipulatorów w ograniczonych przestrzeniach, gdzie liczy się każdy centymetr.
Precyzyjny ruch w aplikacjach pakowania, sortowania i montażu.

Cechy charakterystyczne

Kompaktowa geometria i lekka konstrukcja
Łatwy montaż i uniwersalna kompatybilność z interfejsami montażowymi
Wysoka sztywność i powtarzalność ruchu
Trwałe materiały i odporność na typowe środowisko przemysłowe

Dane techniczne

Dlaczego warto wybrać ten model?

Kompaktowa konstrukcja umożliwia instalację w ograniczonych przestrzeniach bez kompromisów w zakresie siły i precyzji.
Renomowana seria ADNGF od Festo gwarantuje wysoką jakość i szerokie wsparcie techniczne.
Łatwość integracji z istniejącymi układami pneumaticznymi i standardowymi interfejsami montażowymi.
Powtarzalność ruchu i niezawodność w wymagających procesach produkcyjnych.

FAQ

Czy ten siłownik ADNGF jest kompatybilny z montażem ISO 15552?

Siłowniki serii ADNGF z reguły oferują kompatybilność z popularnymi interfejsami montażowymi używanymi w przemyśle. Aby potwierdzić zgodność z konkretnym standardem ISO 15552, warto odnieść się do specyfikacji katalogowej producenta dla modelu ADNGF-63-60-P-A.

Jakie wersje skoków i ciśnień są dostępne w serii ADNGF?

Seria ADNGF obejmuje różne warianty, które mogą różnić się skokiem i zakresem ciśnień. Aby potwierdzić dostępność konkretnego modelu ADNGF-63-60-P-A, sprawdź kartę produktu na naszej stronie lub w katalogu producenta.

Cena netto /szt.

1361,16 zł

Cena brutto / szt.

1674,23 zł
