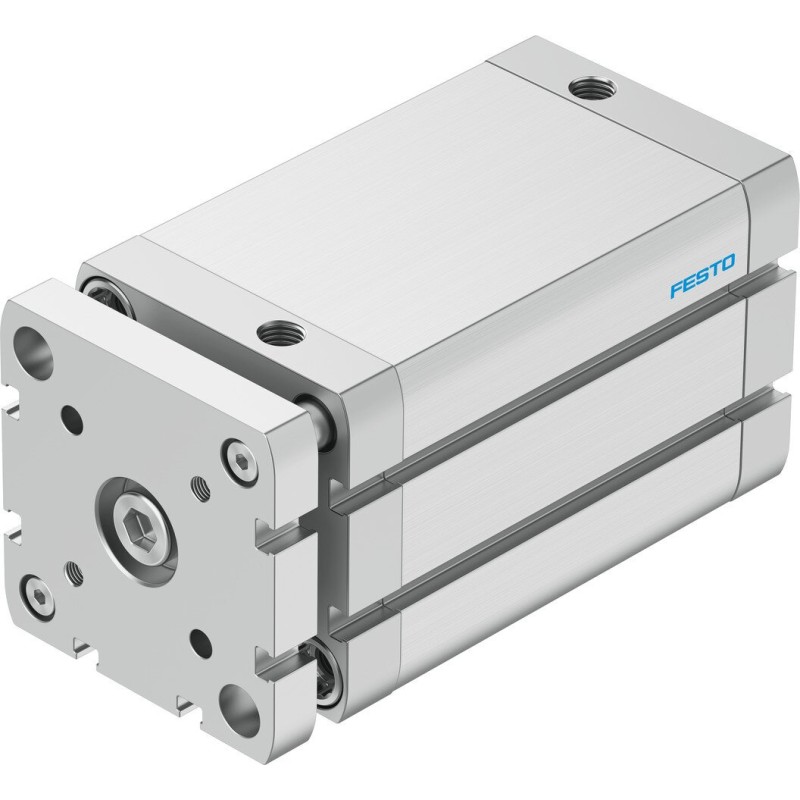

Siłownik kompaktowy ADNGF-63-80-P-A (554276) serii ADNGF - Festo OT-FESTO025913

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 72 g
Ciężar podstawowy dla 0 mm skoku 915 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 29 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.3 J
Materiał pokrywy Aluminium, Anodowanie
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 373 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 1 750 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 1 870 N
Skok 80 mm
Średnica tłoka 63 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-63-80-P-A (554276) serii ADNGF od Festo to precyzyjne i trwałe rozwiązanie do automatyzacji w ograniczonych przestrzeniach. Kompaktowy design zapewnia łatwą integrację w liniach montażowych i pakujących, przy zachowaniu wysokiej powtarzalności ruchu.

Opis konstrukcji i działania

ADNGF-63-80-P-A to kompaktowy siłownik pneumatyczny, zaprojektowany z myślą o niezawodnym przesuwie tłoka w jednej osi. Dzięki zwartej konstrukcji doskonale sprawdza się w aplikacjach wymagających oszczędności miejsca, a możliwość montażu w różnych konfiguracjach ułatwia integrację z istniejącymi układami pneumatycznymi. Seria ADNGF od Festo cechuje się wysoką powtarzalnością i trwałością, co przekłada się na długą żywotność w cyklach produkcyjnych.

Zastosowanie

Precyzyjne przesuwanie elementów oraz komponentów w liniach montażowych i w małych maszynach do pakowania.
Sterowanie ruchem w aplikacjach automatyzacji, gdzie liczy się kompaktowy rozmiar i łatwość integracji z instalacjami pneumatycznymi.

Cechy charakterystyczne

Kompaktowa konstrukcja umożliwiająca montaż w ograniczonych przestrzeniach.
Łatwa integracja z układami pneumatycznymi i standardowymi złączkami.
Wysoka powtarzalność ruchu i trwałość w wymagających środowiskach produkcyjnych.

Dlaczego warto wybrać ten model?

Renomowany producent Festo i seria ADNGF gwarantują wsparcie techniczne i dostępność części zamiennych.
Kompaktowy rozmiar umożliwia zastosowanie w ciasnych architektura maszyn.
Łatwa integracja z istniejącą infrastrukturą pneumatyczną i sterownikami.
Powtarzalność ruchów i solidna konstrukcja zapewniają długą żywotność w cyklach produkcyjnych.

FAQ

Jakie złącza i interfejsy oferuje ADNGF-63-80-P-A?

Siłownik ADNGF-63-80-P-A korzysta z standardowych złącz pneumatycznych zgodnych z serią Festo ADNGF; w razie wątpliwości sprawdź specyfikację producenta lub skontaktuj się z nami.

Czy ten model jest odpowiedni do zastosowań w czystych środowiskach?

Siłowniki serii ADNGF są projektowane do pracy w przemyśle; szczegóły dotyczące czystości i ochrony zależą od konkretnej wersji i zastosowania. Sprawdź kartę techniczną i wymagania środowiskowe dla Twojej aplikacji.
