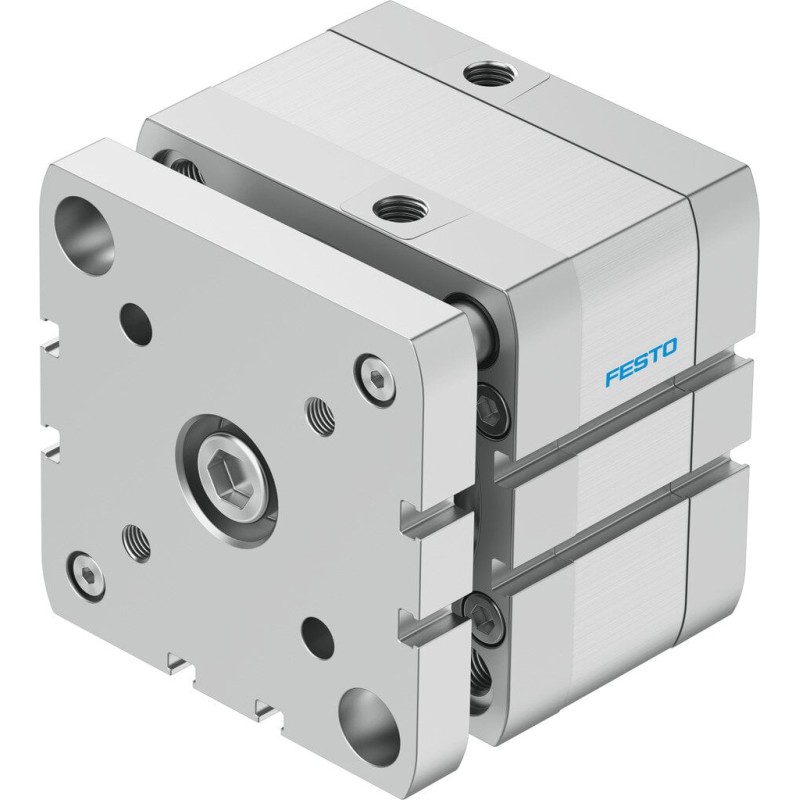

Siłownik kompaktowy ADNGF-80-10-P-A (554277) serii ADNGF - Festo OT-FESTO025882

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 10 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-10-P-A (554277) serii ADNGF od Festo

to kompaktowe urządzenie do automatyzacji, które łączy precyzyjny ruch z łatwą integracją w ograniczonej przestrzeni. Idealny do krótkich, powtarzalnych przesunięć w liniach produkcyjnych.

Opis konstrukcji i działania

ADNGF-80-10-P-A to kompaktowy siłownik pneumatyczny z serii ADNGF firmy Festo. Zaprojektowany do ruchu liniowego, zapewnia precyzyjne przesunięcia w ograniczonych przestrzeniach. Dzięki standardowym złączom i modułowej konstrukcji łatwo integruje się z układami sterowania pneumatycznego i innymi elementami automatyzacji.

Zastosowanie

Automatyzacja małych i średnich stanowisk produkcyjnych oraz robotów montażowych.
Precyzyjne ruchy liniowe w liniach montażowych, sorterach i stanowiskach pakowania.

Cechy charakterystyczne

Kompaktowa konstrukcja umożliwiająca montaż w ograniczonej przestrzeni
Precyzyjny, powtarzalny ruch liniowy
Łatwa integracja z układami pneumatycznymi i standardowymi interfejsami
Wysoka niezawodność w zastosowaniach przemysłowych

Dane techniczne

Dlaczego warto wybrać ten model?

Seria ADNGF od Festo gwarantuje jakość i dostępność części zamiennych
Kompaktowe rozmiary ułatwiają projektowanie modułów automatyzacyjnych
Łatwa integracja z istniejącymi układami pneumatycznymi i sterownikami
Solidne wsparcie techniczne i dokumentacja producenta

FAQ

Czy siłownik ADNGF-80-10-P-A jest kompatybilny z różnymi źródłami ciśnienia?

Tak, siłownik zaprojektowano do pracy z standardowymi układami pneumatycznymi. Należy dopasować ciśnienie robocze do zaleceń producenta zawartych w kartach katalogowych Festo.

Jak dobrać akcesoria montażowe i prowadnice?

W celu zapewnienia stabilności ruchu zalecamy stosować oryginalne akcesoria montażowe i prowadnice dostępne w ofercie Festo; są one kompatybilne z serią ADNGF i modelem ADNGF-80-10-P-A.

Cena netto /szt.

1500,84 zł

Cena brutto / szt.

1846,03 zł
