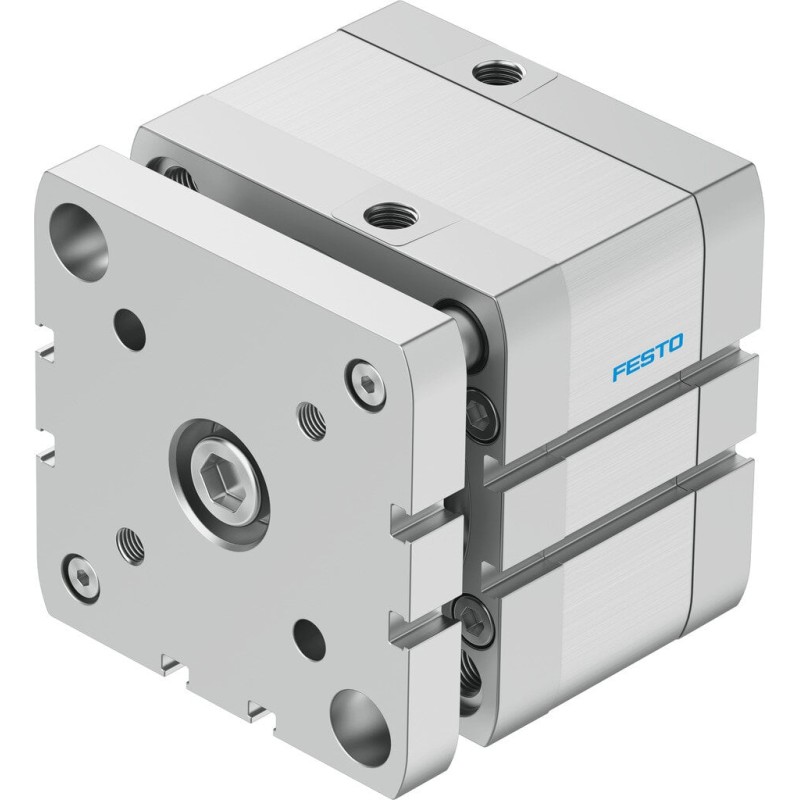

Siłownik kompaktowy ADNGF-80-15-P-A (554278) serii ADNGF - Festo OT-FESTO025875

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 15 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-15-P-A (554278)

Siłownik kompaktowy ADNGF-80-15-P-A (554278) z serii ADNGF firmy Festo łącza kompaktowe wymiary z precyzyjnym ruchem, co czyni go idealnym wyborem do aplikacji w ograniczonych przestrzeniach. Zapewnia niezawodność i łatwość integracji w standardowych układach pneumatycznych.

Opis konstrukcji i działania

Siłownik ADNGF-80-15-P-A to kompaktowy cylinder pneumatyczny z serii ADNGF firmy Festo, zaprojektowany do precyzyjnego przemieszczenia elementów w ograniczonych przestrzeniach. Dzięki zwartej konstrukcji i wysokiej jakości materiałom umożliwia niezawodną pracę w automatyce przemysłowej. Prosta konfiguracja montażowa ułatwia integrację z istniejącymi blokami sterującymi i układami pneumatycznymi, zapewniając stabilny i powtarzalny ruch.

Urządzenie odpowiednie do zastosowań wymagających krótkiej długości zabudowy przy zachowaniu precyzji ruchu, a także łatwej konserwacji i szybkiej wymiany elementów eksploatacyjnych. Seria ADNGF gwarantuje kompatybilność z szerokim spektrum interfejsów i standardów montażowych, co usprawnia projektowanie i serwisowanie układów automatyki.

Zastosowanie

Precyzyjne przesunięcia elementów w liniach produkcyjnych i robotyce przemysłowej
Integracja w układach pneumatycznych o ograniczonej przestrzeni zabudowy

Cechy charakterystyczne

Kompaktowe wymiary i łatwy montaż
Wysoka powtarzalność ruchu i niezawodność serii ADNGF
Kompatybilność z szeroką gamą urządzeń i złącz pneumatycznych
Markowy producent – Festo – wsparcie techniczne i dostępność części zamiennych

Dane techniczne

Model: ADNGF-80-15-P-A
Seria: ADNGF
Producent: Festo
Nr katalogowy: 554278
Id produktu: 224971

Dlaczego warto wybrać ten model?

Kompaktowy design umożliwia łatwą integrację w ograniczonych przestrzeniach
Wysoka precyzja i powtarzalność ruchu dla stabilnych procesów produkcyjnych
Solidna konstrukcja od renomowanego producenta Festo zapewnia długą żywotność
Łatwa konfiguracja i dostępność części zamiennych oraz akcesoriów

FAQ

Czy siłownik ADNGF-80-15-P-A jest kompatybilny z standardowymi interfejsami montażowymi?

Tak, siłownik z serii ADNGF jest projektowany z myślą o kompatybilności z typowymi interfejsami montażowymi stosowanymi w układach pneumatycznych, co ułatwia integrację w istniejących liniach produkcyjnych.

Czy dostępne są dodatkowe akcesoria lub czujniki końcowe?

Dodatkowe akcesoria i czujniki końcowe są dostępne w zależności od konfiguracji. W razie potrzeby skontaktuj się z działem sprzedaży, aby potwierdzić dostępność i dopasowanie do Twojego układu.

Czy ten model nadaje się do pracy w środowiskach o podwyższonych wymaganiach co do ochrony?

Siłownik ADNGF-80-15-P-A to standardowy element pneumatyczny. W środowiskach o podwyższonych wymaganiach warto zweryfikować stopień ochrony i certyfikacje oraz rozważyć dodatkowe opcje ochronne lub obudowy zgodne z wymaganiami aplikacji.

Cena netto /szt.

1522,08 zł

Cena brutto / szt.

1872,16 zł
