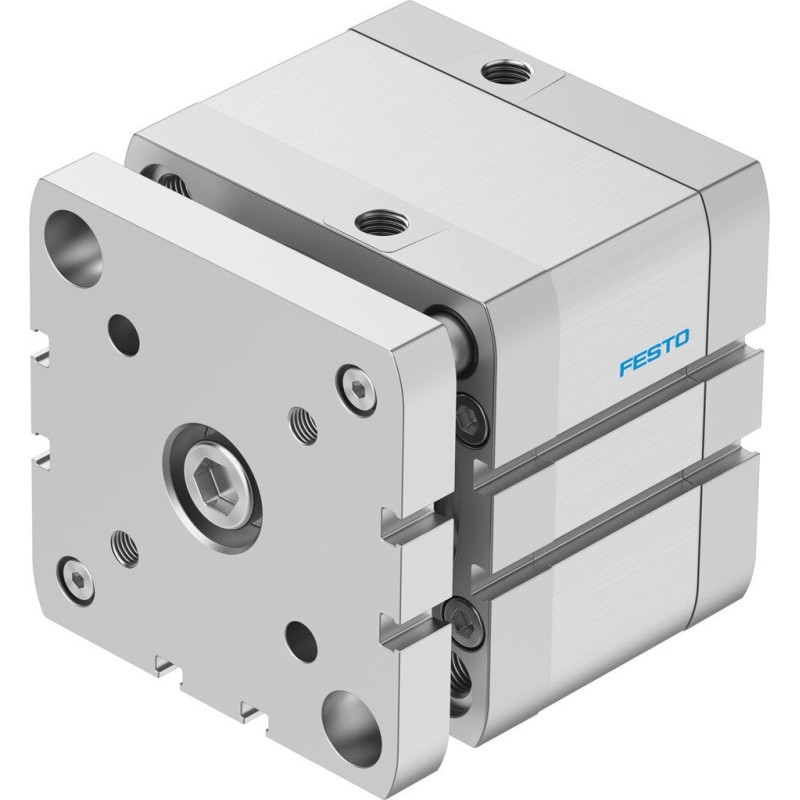

Siłownik kompaktowy ADNGF-80-20-P-A (554279) serii ADNGF - Festo OT-FESTO025859

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 20 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-20-P-A (554279) serii ADNGF od Festo

Siłownik kompaktowy ADNGF-80-20-P-A (554279) serii ADNGF od Festo to kompaktowe, solidne urządzenie do precyzyjnych ruchów w małych układach pneumatycznych. Dzięki ograniczonej przestrzeni i wszechstronności montażu doskonale sprawdzi się w liniach produkcyjnych o ograniczonych gabarytach.

Opis konstrukcji i działania

Siłownik ADNGF-80-20-P-A to kompaktowy cylinder pneumatyczny zaprojektowany z myślą o precyzyjnym i powtarzalnym ruchu tłoka w ograniczonych przestrzeniach. Korpus i elementy prowadzące zostały dobrane tak, by zapewnić płynne wysuwanie i wsuwanie bez nadmiernego zużycia. Dzięki uniwersalnym punktom mocowania oraz możliwościom montażu w różnych konfiguracjach łatwo zintegrować go z istniejącymi układami pneumatycznymi.

Urządzenie cechuje stabilność ruchu oraz możliwość integracji z typowymi modułami sterowania, co ułatwia projektowanie kompaktowych stanowisk automatyzacyjnych bez konieczności rezygnacji z precyzji i powtarzalności.

Zastosowanie

Precyzyjne pozycjonowanie elementów w małych liniach montażowych i automatykach procesowych.
Komponent do kompaktowych układów roboczych wymagających niski gabarytów i szybkich cykli.

Cechy charakterystyczne

Kompaktowa konstrukcja i niski profil, ułatwiający instalację w ograniczonych przestrzeniach.
Łatwy montaż dzięki standardowym punktom mocowania i możliwości konfiguracji.
Zgodność z serią ADNGF firmy Festo zapewniająca spójność z innymi komponentami.
Wysoka powtarzalność ruchu w warunkach typowych dla przemysłowych układów pneumatycznych.

Dane techniczne

Dlaczego warto wybrać ten model?

Kompaktowa konstrukcja oszczędza miejsce na stole roboczym oraz w układach.
Łatwa integracja z istniejącymi osprzętami i łatwy montaż.
Wysoka powtarzalność ruchu i niezawodność przy standardowych warunkach pracy.
Renomowana jakość producenta Festo wraz z dostępnością wsparcia technicznego i części zamiennych.

FAQ

Czy ten siłownik nadaje się do precyzyjnego pozycjonowania w ograniczonej przestrzeni?

Tak. ADNGF-80-20-P-A został zaprojektowany z myślą o precyzyjnym ruchu w kompaktowych układach. Aby potwierdzić konkretne możliwości pozycjonowania, warto zapoznać się z kartą katalogową producenta lub skontaktować się z nami.

Gdzie mogę znaleźć dokumentację techniczną?

Dokumentacja techniczna, karta katalogowa oraz dane techniczne dostępne są na stronie producenta (Festo) oraz w karcie produktu w naszym sklepie (karta produktu w naszym sklepie). W razie pytań służymy pomocą.

Cena netto /szt.

1543,23 zł

Cena brutto / szt.

1898,17 zł
