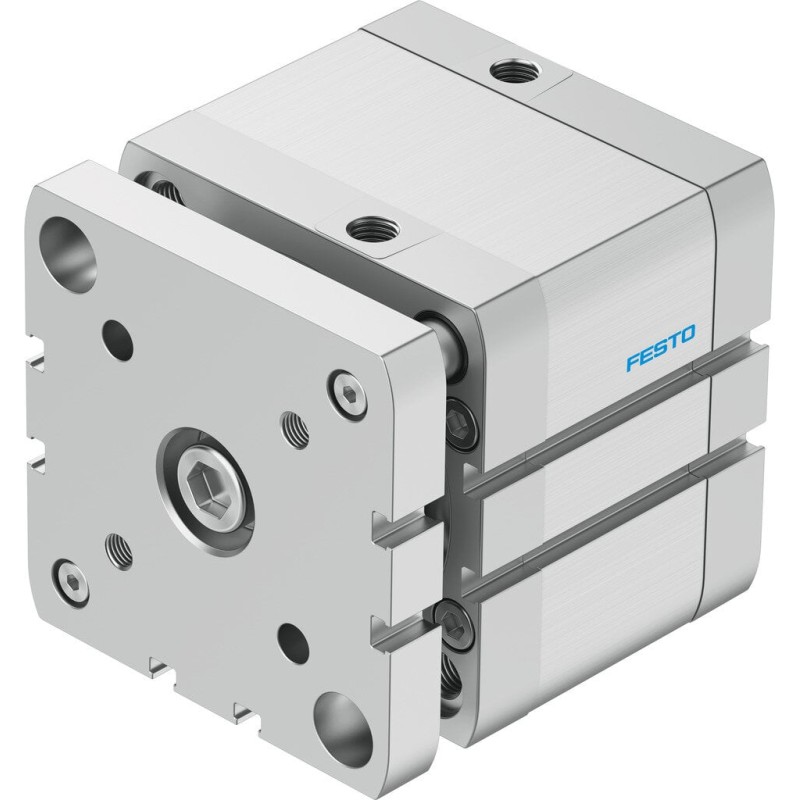

Siłownik kompaktowy ADNGF-80-25-P-A (554280) serii ADNGF - Festo OT-FESTO025852

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 25 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-25-P-A – Festo

Siłownik kompaktowy ADNGF-80-25-P-A od firmy Festo zapewnia precyzyjny ruch liniowy w kompaktowej obudowie, łatwą integrację z automatyką i wysoką niezawodność w zastosowaniach przemysłowych. To solidne rozwiązanie do precyzyjnego pozycjonowania w ograniczonych przestrzeniach.

Opis konstrukcji i działania

Siłownik kompaktowy ADNGF-80-25-P-A należy do serii ADNGF firmy Festo. Zastosowana konstrukcja zapewnia liniowy ruch tłoka w kompaktowej obudowie, umożliwiając łatwą integrację z instalacjami pneumatycznymi. Dzięki standardowym interfejsom montażu i możliwości współpracy z czujnikami, siłownik charakteryzuje się wysoką powtarzalnością ruchu i niezawodnością w warunkach przemysłowych.

Zastosowanie

Pozycjonowanie i przemieszczanie elementów w ograniczonych przestrzeniach na liniach produkcyjnych.
Automatyzacja procesów pakowania, sortowania i montażu.

Cechy charakterystyczne

Kompaktowa konstrukcja z łatwą integracją w układach pneumatycznych.
Precyzyjny, powtarzalny ruch tłoka zgodny z serią ADNGF.
Wysoka niezawodność i zgodność z standardami producenta (Festo).

Dane techniczne

Średnica tłoka: Ø80 mm
Skok: 25 mm

Dlaczego warto wybrać ten model?

Kompaktowy design umożliwia pracę w ciasnych układach i montaż w ograniczonych przestrzeniach.
Precyzyjny i powtarzalny ruch tłoka zapewnia skuteczne pozycjonowanie elementów.
Łatwa integracja z automatyzacją Festo i szerokie możliwości konfiguracji.
Sprawdzone rozwiązanie od renomowanego producenta z wsparciem technicznym.

FAQ

Jakie są możliwości montażu siłownika ADNGF-80-25-P-A?

ADNGF serii oferuje różne opcje montażu i interfejsów zgodnych z standardem Festo. Aby dopasować konfigurację do aplikacji, sprawdź kartę katalogową i dane techniczne produktu.
