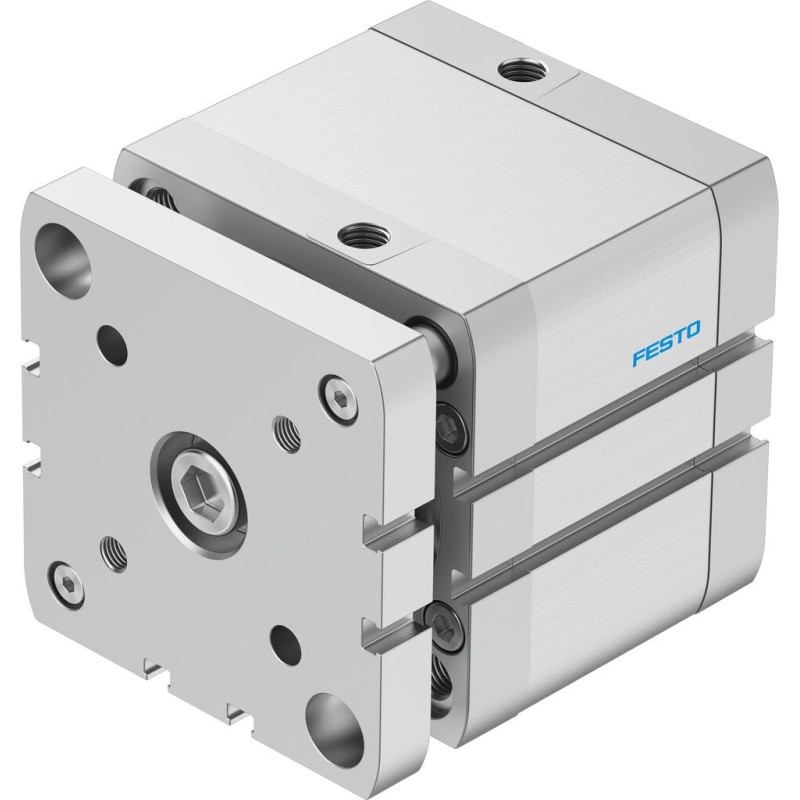

Siłownik kompaktowy ADNGF-80-30-P-A (554281) serii ADNGF - Festo OT-FESTO025838

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 30 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-30-P-A (554281) serii ADNGF od Festo

Siłownik kompaktowy ADNGF-80-30-P-A (554281) serii ADNGF od Festo łączy kompaktową budowę z precyzyjnym ruchem, co ułatwia automatyzację w ograniczonych przestrzeniach. Dzięki solidnej konstrukcji i łatwej integracji z układami pneumatycznymi zapewnia niezawodność pracy w różnych aplikacjach.

Opis konstrukcji i działania

ADNGF-80-30-P-A to kompaktowy siłownik pneumatyczny z serii ADNGF. Zaprojektowany do pracy w ograniczonych przestrzeniach, oferuje liniowy ruch tłoka o wysokiej powtarzalności. Dzięki precyzyjnej konstrukcji i zastosowaniu standardowych interfejsów montażowych łatwo integrowany jest z układami sterowania pneumatycznego oraz modułami automatyki.

Zastosowanie

Automatyzacja procesów montażowych i pakowania w ograniczonych przestrzeniach.
Precyzyjne pozycjonowanie elementów w małych maszynach i stanowiskach roboczych.
Systemy liniowe i manipulatorowe w aplikacjach wymagających kompaktowych rozmiarów.

Cechy charakterystyczne

Kompaktowa konstrukcja zapewniająca efektywne wykorzystanie przestrzeni.
Łatwa integracja z układami pneumatycznymi i modułami sterowania.
Wysoka powtarzalność ruchu dzięki precyzyjnej konstrukcji tłoka i prowadnic.

Dlaczego warto wybrać ten model?

Kompaktowy rozmiar umożliwia pracę w ciasnych układach montażowych.
Renomowany producent – Festo – gwarancja jakości i dostępności części zamiennych.
Skuteczna i niezawodna praca w cyklu automatyzacyjnym.
Łatwa integracja z istniejącymi układami pneumatycznymi i sterownikami.

FAQ

Jak dobrać ten model do konkretnej aplikacji?

Aby dopasować siłownik ADNGF-80-30-P-A, należy uwzględnić wymagany skok, siłę tłoczną, rodzaj końcówek montażowych oraz ciśnienie zasilania. W razie wątpliwości warto skorzystać z doradztwa technicznego Pneumat.pl.
