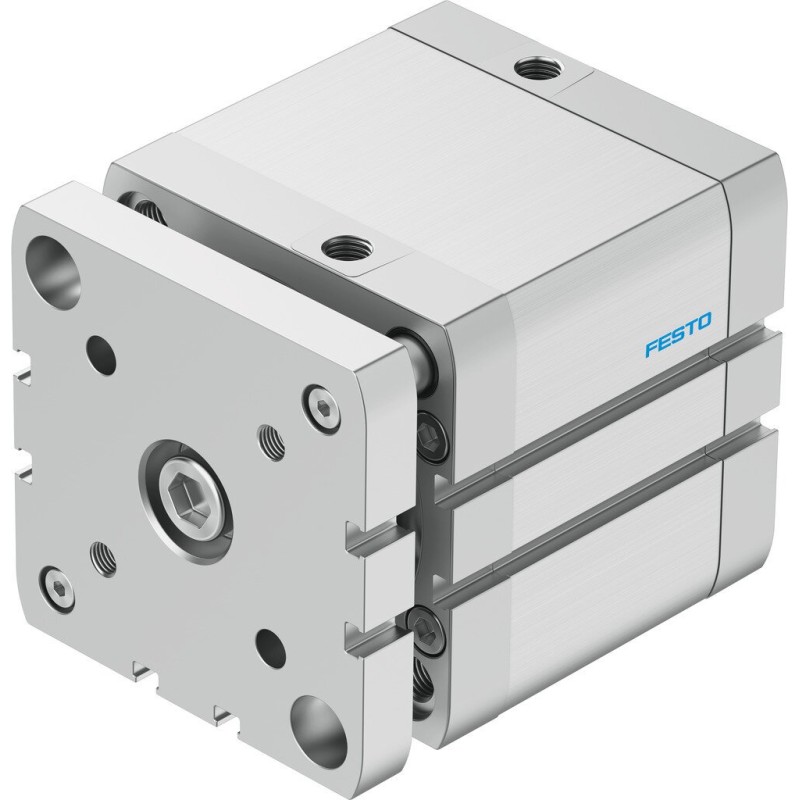

Siłownik kompaktowy ADNGF-80-40-P-A (554282) serii ADNGF - Festo OT-FESTO025820

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 40 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Kompaktowy siłownik ADNGF-80-40-P-A od Festo łączy minimalistyczny design z niezawodnym ruchem liniowym, co czyni go idealnym wyborem do precyzyjnych aplikacji w ograniczonych przestrzeniach. Seria ADNGF gwarantuje łatwą integrację z zestawami pneumatycznymi i szerokie możliwości montażu.

Opis konstrukcji i działania

Siłownik ADNGF-80-40-P-A należy do kompaktowych cylinderów serii ADNGF firmy Festo. Dzięki zwartej konstrukcji i standardowym interfejsom montażowym zapewnia łatwą instalację w układach automatyzacji. Prowadnica i uszczelnienia zaprojektowano pod kątem długiej żywotności i powtarzalności ruchu, co przekłada się na stabilne osiągi w procesach produkcyjnych.

Zastosowanie

Automatyzacja montażu i pakowania w ograniczonych przestrzeniach.
Systemy chwytaków i prowadnic wymagające krótkich skoków i precyzyjnego ruchu.
Linie produkcyjne, w których liczy się kompaktowa konstrukcja i łatwy montaż.

Cechy charakterystyczne

Kompaktowy design serii ADNGF zapewniający łatwą integrację w ciasnych układach.
Precyzyjny, powtarzalny ruch liniowy dzięki wysokiej jakości uszczelnieniom i prowadnicom.
Standardowe interfejsy montażowe i możliwość łatwej wymiany części.
Solidna konstrukcja od renomowanego producenta Festo.

Dane techniczne

Nazwa produktu: Siłownik kompaktowy ADNGF-80-40-P-A (554282)
Producent: Festo
Seria: ADNGF
Model: ADNGF-80-40-P-A

Dlaczego warto wybrać ten model?

Kompaktowe wymiary umożliwiają instalację w ograniczonych przestrzeniach bez utraty funkcjonalności.
Wysoka niezawodność i trwałość dzięki jakości Festo i zastosowanej technologii uszczelnień.
Łatwa integracja z obecnymi układami pneumatycznymi ADNGF dzięki standardowym interfejsom montażowym.
Uniwersalność zastosowań – od precyzyjnych ruchów po prosty limit ruchu w procesach produkcyjnych.

FAQ

Czy ADNGF-80-40-P-A jest kompatybilny z innymi elementami serii ADNGF?

Tak, siłownik ADNGF-80-40-P-A należy do serii ADNGF i zaprojektowano go do współpracy z innymi komponentami tej serii. Aby uzyskać pełną kompatybilność, warto odnieść się do dokumentacji producenta i listy interfejsów montażowych.

Jak dobrać akcesoria montażowe dla tego modelu?

Aby dobrać akcesoria montażowe, skorzystaj z wytycznych producenta Festo dotyczących serii ADNGF i modelu ADNGF-80-40-P-A. Należy uwzględnić interfejs montażowy, miejsce mocowania oraz wymagany skok.

Cena netto /szt.

1628,46 zł

Cena brutto / szt.

2003,01 zł
