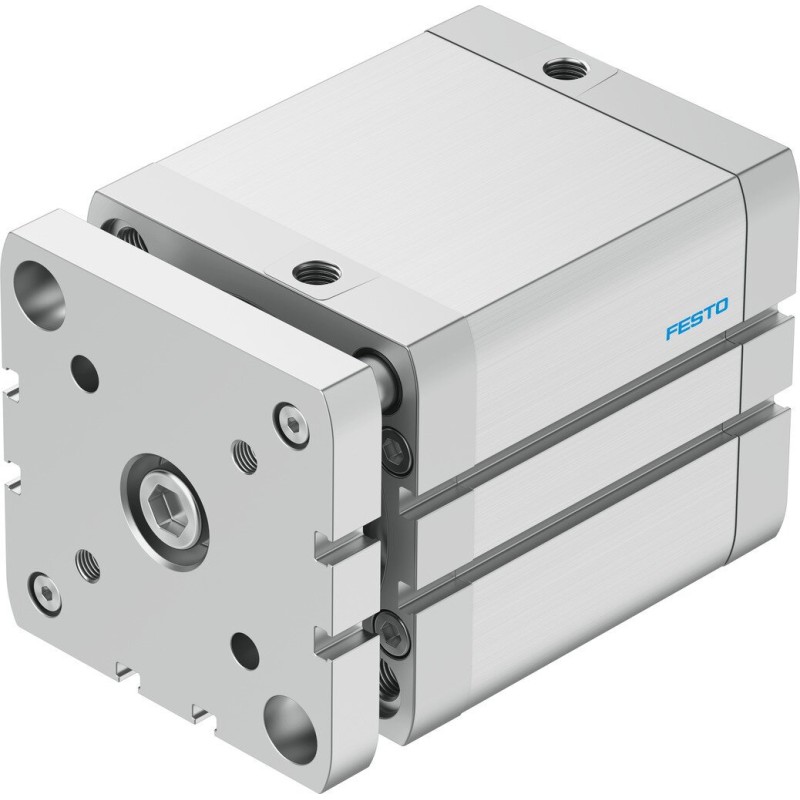

Siłownik kompaktowy ADNGF-80-60-P-A (554284) serii ADNGF - Festo OT-FESTO025799

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 60 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-60-P-A serii ADNGF od Festo łączy kompaktowe wymiary z precyzyjnym ruchem, gwarantując niezawodną pracę w ciasnych układach pneumatycznych. Idealny do montażu w ograniczonych przestrzeniach i integracji z szerokim ekosystemem automatyk.

Opis konstrukcji i działania

Siłownik ADNGF-80-60-P-A to kompaktowy cylinder pneumatyczny zaprojektowany z myślą o pracy w ograniczonych przestrzeniach. Jego konstrukcja pozwala na płynny ruch tłoka, łatwy montaż oraz kompatybilność z szerokim spektrum elementów automatyki. Dzięki solidnej konstrukcji i precyzyjnemu prowadzeniu, urządzenie sprawdza się w wymagających aplikacjach przemysłowych, utrzymując stabilność operacyjną przez długi czas.

Zastosowanie

Automatyzacja linii montażowych i manipulatorów w przemyśle
Pakowanie, etykietowanie i prace precyzyjne w kompaktowych układach
Systemy robotyczne oraz stanowiska testowe wymagające krótkich skoków i szybkich reakcji

Cechy charakterystyczne

Kompaktowa konstrukcja umożliwiająca montaż w ograniczonych przestrzeniach
Łatwa integracja z instalacjami pneumatycznymi i standardowymi złączkami
Precyzyjny ruch tłoka i wysoka powtarzalność pracy
Seria ADNGF od Festo zapewniająca kompatybilność z szerokim ekosystemem automatyki

Dane techniczne

Dlaczego warto wybrać ten model?

Kompaktowy design pozwalający na efektywne wykorzystanie przestrzeni w maszynach
Renoma i wsparcie techniczne Festo – łatwa konserwacja i dostępność części zamiennych
Wysoka powtarzalność i niezawodność w zastosowaniach przemysłowych
Uniwersalność montażu i łatwość integracji z systemami sterowania pneumatycznego

FAQ

Jak dobrać siłownik ADNGF-80-60-P-A do mojej aplikacji?

Aby dobrać właściwy siłownik, należy uwzględnić zakres ruchu, ciśnienie operacyjne i środowisko pracy, a także typ montażu. W razie wątpliwości skontaktuj się z naszym działem wsparcia technicznego, który pomoże dopasować wersję ADNGF do konkretnego zastosowania.

Czy ta wersja ADNGF jest kompatybilna z obecną automatyką?

Siłowniki z serii ADNGF są projektowane z myślą o szerokiej kompatybilności z typowymi systemami pneumatycznymi i sterownikami. Przed zakupem warto potwierdzić zgodność z Twoim układem zasilania, interfejsami montażowymi oraz standardem certyfikacji.

Jakie wsparcie techniczne oferujecie?

Zapewniamy wsparcie techniczne przed zakupem i po sprzedaży. Możesz liczyć na doradztwo w zakresie doboru produktu, konfiguracji oraz pomoc w diagnozie i serwisie. Kontakt: biuro@pneumat.pl lub tel: +48 883 003 266.

Cena netto /szt.

1713,51 zł

Cena brutto / szt.

2107,62 zł
