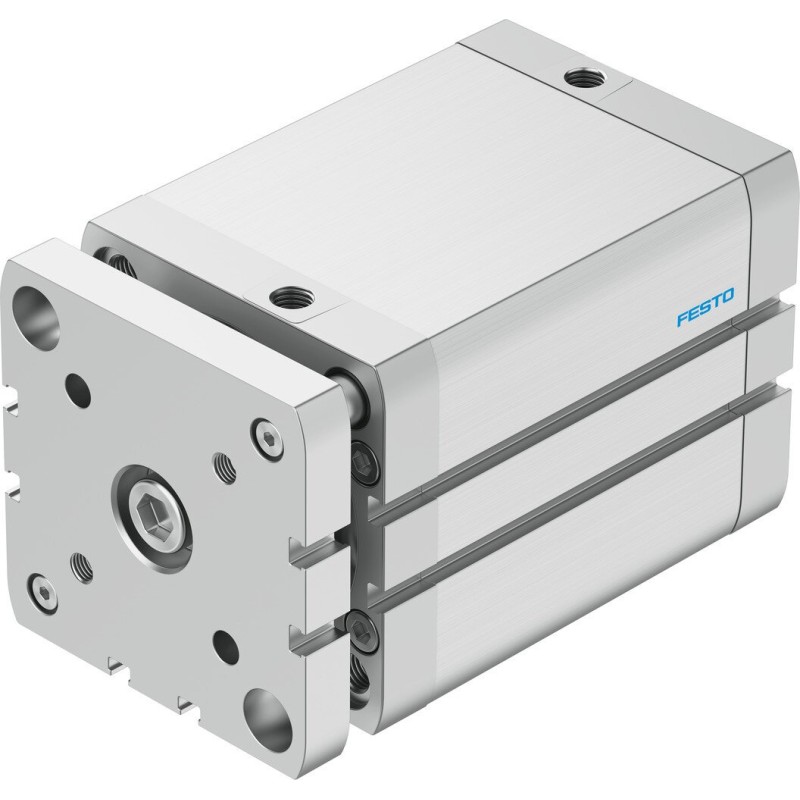

Siłownik kompaktowy ADNGF-80-80-P-A (554285) serii ADNGF - Festo OT-FESTO025783

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja elastyczne pierścienie/płytki amortyzujące z obu stron
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1 ... 10 bar
Ciśnienie robocze MPa 0.1 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 1.8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 80 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-80-P-A (554285) serii ADNGF od Festo łączy niewielkie gabaryty z precyzyjnym ruchem w automatyce przemysłowej. Dzięki kompaktowej konstrukcji doskonale sprawdzi się w wymagających układach, gdzie liczy się miejsce i niezawodność.

Opis konstrukcji i działania

ADNGF-80-80-P-A to kompaktowy siłownik dwustronny, zaprojektowany do precyzyjnych ruchów liniowych w systemach pneumatycznych. Dzięki zastosowaniu serii ADNGF, urządzenie zapewnia powtarzalne pozycjonowanie oraz łatwą integrację z innymi modułami Festo. Wykonanie koncentruje się na trwałości i łatwości konserwacji w środowisku przemysłowym.

Zastosowanie

Precyzyjne ruchy liniowe w robotyce i automatyce procesowej
Kompaktowy montaż w ograniczonych przestrzeniach maszyn

Cechy charakterystyczne

Kompaktowe wymiary ułatwiają integrację w małych maszynach
Zaufanie do marki Festo i jakości serii ADNGF
Standardowe interfejsy montażowe zapewniają łatwą instalację

Dlaczego warto wybrać ten model?

Kompaktowa konstrukcja doskonale sprawdza się w ciasnych układach mechanicznych
Współpraca z innymi komponentami Festo zapewnia łatwą integrację w linii produkcyjnej
Wysoka powtarzalność ruchów i niezawodność w długim okresie eksploatacji

FAQ

Czy ten siłownik jest kompatybilny z istniejącymi modułami pneumatyki Festo?

Tak, ADNGF-80-80-P-A jest częścią serii ADNGF i zaprojektowany do współpracy z typowymi interfejsami montażowymi i wtykami Festo; w celu potwierdzenia zgodności z konkretnym systemem warto zajrzeć do dokumentacji technicznej.
