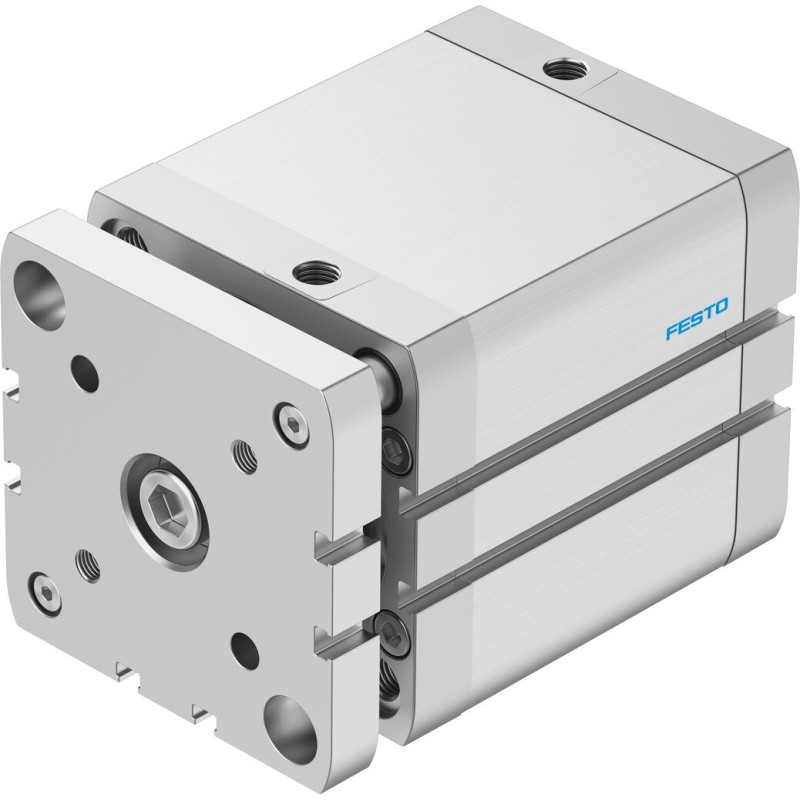

Siłownik kompaktowy ADNGF-80-60-PPS-A (574065) serii ADNGF - Festo OT-FESTO033541

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Długość amortyzacji 7.5 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 60 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-60-PPS-A serii ADNGF od Festo

Siłownik kompaktowy ADNGF-80-60-PPS-A serii ADNGF od Festo to kompaktowe, precyzyjne rozwiązanie do automatyzacji, które doskonale sprawdzi się w ograniczonych przestrzeniach. Dzięki solidnej konstrukcji i szerokiemu wsparciu technicznemu zapewnia powtarzalność ruchów i łatwą integrację z systemami pneumatycznymi.

Opis konstrukcji i działania

ADNGF-80-60-PPS-A to kompaktowy siłownik pneumatyczny z serii ADNGF, zaprojektowany do precyzyjnych ruchów liniowych przy ograniczonym miejscu instalacji. Dzięki zwarty designowi oraz standardowym punktom montażowym, łatwo integruje się z innymi komponentami Festo i modułowymi układami pneumatycznymi.

Ruch tłoka realizowany jest w oparciu o ciśnienie powietrza, co zapewnia szybkie i powtarzalne skoki w wymagających aplikacjach automatyzacji.

Zastosowanie

Automatyzacja małych linii montażowych i pakowania, gdzie liczy się kompaktowy rozmiar i precyzja ruchów.
Sterowanie elementami liniowymi w systemach pneumatycznych w ograniczonych przestrzeniach.

Cechy charakterystyczne

Kompaktowy design oszczędzający miejsce w zabudowanych układach.
Łatwa integracja z ekosystemem Festo i szerokim spektrum akcesoriów.
Precyzyjny ruch i powtarzalność wynikająca z solidnej konstrukcji mechanicznej.
Współpraca z systemami pneumatycznymi, zapewniająca niezawodne działanie w zastosowaniach przemysłowych.

Dane techniczne

Model: ADNGF-80-60-PPS-A
Seria: ADNGF
Producent: Festo

Dlaczego warto wybrać ten model?

Kompaktowy rozmiar idealny do ograniczonych przestrzeni instalacyjnych.
Precyzyjna i powtarzalna charakterystyka ruchu, odpowiednia dla aplikacji montażowych i procesowych.
Kompatybilność z szerokim ekosystemem akcesoriów Festo ułatwia integrację w istniejących liniach produkcyjnych.
Wsparcie techniczne i wiedza ekspertów producenta zapewniają łatwą optymalizację Systemu.

FAQ

Jakie zastosowania są typowe dla tego modelu?

Model ADNGF-80-60-PPS-A jest przeznaczony do precyzyjnych ruchów liniowych w ograniczonych przestrzeniach, takich jak małe linie montażowe, układy pakujące i precyzyjne pozycjonowanie elementów w procesach automatyzacji.

Czy ten siłownik współpracuje z innymi elementami serii ADNGF?

Tak, ADNGF-80-60-PPS-A został zaprojektowany z myślą o kompatybilności z osprzętem i akcesoriami serii ADNGF, ułatwiając integrację w istniejących układach Festo.

Co trzeba wziąć pod uwagę przy zasilaniu powietrzem?

Wymagane jest zapewnienie odpowiedniego ciśnienia i czystości powietrza zgodnie z wytycznymi producenta. W razie wątpliwości warto skonsultować się z wsparciem technicznym, aby dobrać odpowiednie zasilanie i filtry.

Cena netto /szt.

1807,47 zł

Cena brutto / szt.

2223,19 zł
