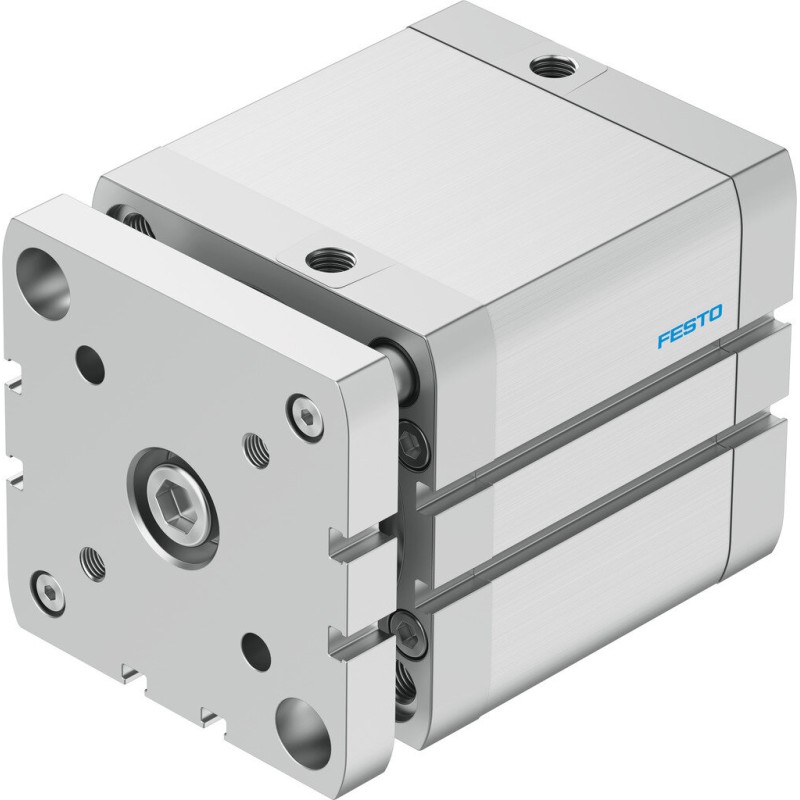

Siłownik kompaktowy ADNGF-80-50-PPS-A (574064) serii ADNGF - Festo OT-FESTO033540

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Długość amortyzacji 7.5 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 50 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-50-PPS-A serii ADNGF od Festo łączy precyzyjny ruch z kompaktową konstrukcją, co ułatwia montaż w ograniczonych przestrzeniach i zwiększa wydajność linii produkcyjnych. To niezawodne rozwiązanie do precyzyjnego wysuwania i powrotu elementów w automatyzacji.

Opis konstrukcji i działania

ADNGF-80-50-PPS-A należy do serii ADNGF i charakteryzuje się kompaktowymi wymiarami przy zachowaniu sztywności konstrukcji. Dzięki temu siłownik zapewnia powtarzalność ruchów w aplikacjach przemysłowych wymagających precyzji. Zintegrowany moduł PPS ułatwia integrację z standardowymi układami pneumatycznymi i akcesoriami, ograniczając czas montażu i konfiguracji.

Konstrukcja umożliwia płynny ruch roboczy w ograniczonych przestrzeniach, a typowy montaż umożliwia łatwe pozycjonowanie elementów bez nadmiernego obciążenia konstrukcji. Dzięki wysokiej jakości materiałom i precyzyjnym wykonaniom, ADNGF-80-50-PPS-A zapewnia stabilność pracy w różnych środowiskach przemysłowych.

Zastosowanie

Automatyzacja linii montażowych wymagających kompaktowych rozmiarów i precyzyjnego wysuwu.
Systemy pakowania i sortowania, gdzie liczy się oszczędność miejsca i powtarzalność ruchów.
Zastosowania w aplikacjach wymagających krótkich skoków i szybkiej wymiany elementów na stanowisku.

Cechy charakterystyczne

Kompaktowa konstrukcja ułatwiająca montaż w ograniczonych przestrzeniach.
Wysoka powtarzalność ruchów i niezawodność w długim okresie użytkowania.
Zgodność z serią ADNGF i standardami Festo, co ułatwia integrację z istniejącymi układami.
Łatwa konfiguracja z typowymi zaworami i akcesoriami pneumatycznymi.

Dane techniczne

Seria: ADNGF
Model: ADNGF-80-50-PPS-A
Producent: Festo
Kod produktu: 574064

Dlaczego warto wybrać ten model?

Kompletna, kompaktowa konfiguracja idealna do małych i złożonych układów pneumatycznych.
Renomowany producent – Festo – gwarantuje zgodność z istniejącymi podzespołami i wsparcie techniczne.
Wysoka powtarzalność ruchów i solidna konstrukcja zapewniają długotrwałą niezawodność.
Łatwa integracja z standardowymi układami pneumatycznymi i łatwy montaż.

FAQ

Czy ADNGF-80-50-PPS-A jest kompatybilny z innymi modułami serii ADNGF?

Tak, siłownik należy do serii ADNGF i współpracuje z akcesoriami i modułami kompatybilnymi z tą serią. Zawsze warto zweryfikować dopasowanie wymiarów, gwintów i parametrów montażowych w dokumentacji technicznej.

Gdzie mogę znaleźć szczegółowe parametry techniczne?

Szczegółowe parametry techniczne oraz kartę katalogową znajdziesz w sekcji produktu na pneumat.pl lub na stronie producenta Festo. Pełne dane techniczne dotyczące ADNGF-80-50-PPS-A są dostępne pod numerem katalogowym 574064 w katalogu serii ADNGF.

Cena netto /szt.

1764,90 zł

Cena brutto / szt.

2170,83 zł
