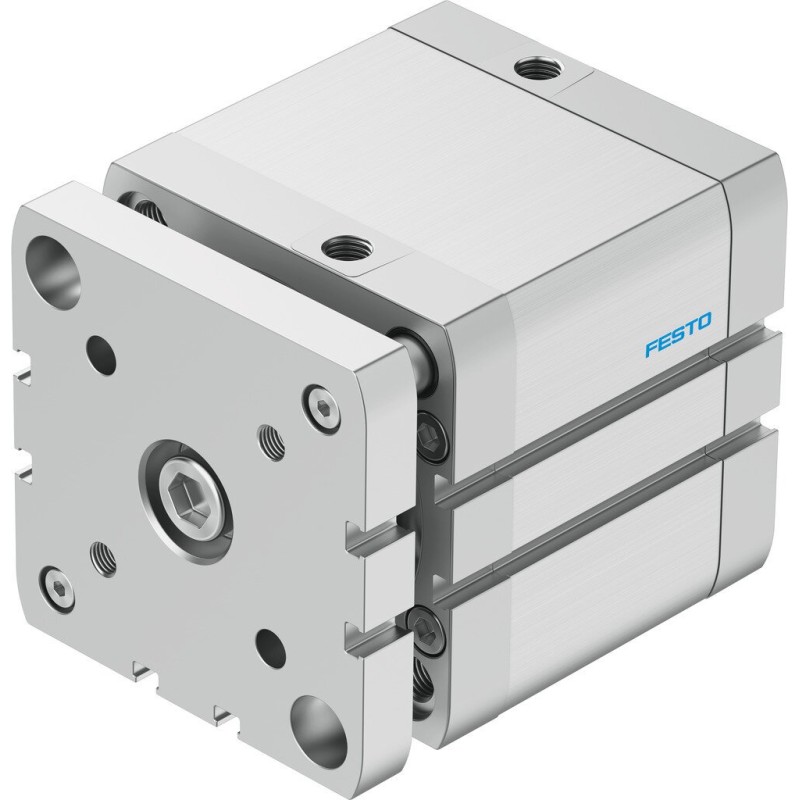

Siłownik kompaktowy ADNGF-80-40-PPS-A (574063) serii ADNGF - Festo OT-FESTO033539

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Długość amortyzacji 7.5 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 40 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Kompaktowy siłownik ADNGF-80-40-PPS-A (574063) z serii ADNGF firmy Festo zapewnia precyzyjne ruchy w ograniczonej przestrzeni roboczej oraz łatwą integrację w istniejących układach pneumatycznych.

Opis konstrukcji i działania

Siłownik kompaktowy ADNGF-80-40-PPS-A to rozwiązanie zaprojektowane do automatyzacji w warunkach przemysłowych. Dzięki kompaktowej konstrukcji i dedykowanemu zakresowi ruchu umożliwia precyzyjne przemieszczenia elementów w ograniczonych przestrzeniach montażowych. Urządzenie łączy trwałość z powtarzalnością ruchu, co przekłada się na stabilność procesów produkcyjnych i mniejsze ryzyko przestojów.

Parametry wersji ADNGF zapewniają łatwą integrację z innymi komponentami układów pneumatycznych, a także możliwość dopasowania do różnych konfiguracji sterowania i czujników końca skoku, co zwiększa elastyczność zastosowań.

Zastosowanie

Automatyzacja procesów montażowych i pakowania w liniach produkcyjnych
Precyzyjne pozycjonowanie elementów w układach mechatronicznych i pracach wymagających powtarzalności ruchu

Cechy charakterystyczne

Kompaktowa konstrukcja zapewniająca łatwą instalację w ciasnych zabudowach
Wysoka powtarzalność ruchu wynikająca z uznanej serii ADNGF
Łatwa integracja z systemami sterowania i czujnikami end-of-stroke

Dlaczego warto wybrać ten model?

Kompaktowy rozmiar bez kompromisów w zakresie siły i precyzji
Bezproblemowa integracja z ekosystemem Festo i łatwy dobór akcesoriów
Wysoka niezawodność i powtarzalność ruchu w środowiskach produkcyjnych
Wsparcie techniczne i dostępność części zamiennych

FAQ

Jakie są najważniejsze zastosowania dla ADNGF-80-40-PPS-A?

Siłownik ADNGF-80-40-PPS-A jest przeznaczony do precyzyjnego pozycjonowania i szybkich ruchów w automatyzacji produkcji, zwłaszcza w ograniczonych przestrzeniach montażowych.

Czy ten model jest łatwy do integracji z istniejącymi układami pneumatycznymi?

Tak, ADNGF-80-40-PPS-A został zaprojektowany z myślą o łatwej integracji z systemami sterowania i innymi komponentami serii ADNGF, co ułatwia modernizację i rozbudowę linii.

Czy dostępne są konfiguracje z czujnikami end-of-stroke?

Tak, w ramach wariantów serii ADNGF dostępne są opcje z czujnikami end-of-stroke. Aby poznać dostępne konfiguracje dla konkretnego modelu (574063), skonsultuj specyfikację produktu lub kontaktuj się z działem wsparcia.

Cena netto /szt.

1722,42 zł

Cena brutto / szt.

2118,58 zł
