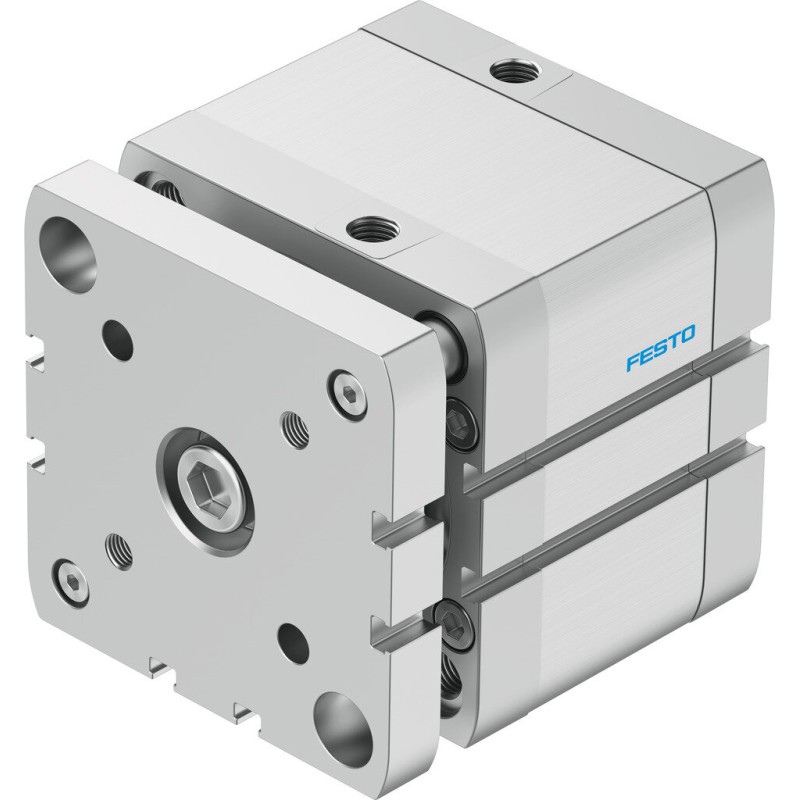

Siłownik kompaktowy ADNGF-80-25-PPS-A (574061) serii ADNGF - Festo OT-FESTO033537

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Długość amortyzacji 7.5 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 25 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-25-PPS-A (574061) serii ADNGF od Festo

Siłownik kompaktowy ADNGF-80-25-PPS-A (574061) serii ADNGF od Festo to kompaktowy, precyzyjny element układów pneumatycznych, który doskonale sprawdzi się w ciasnych przestrzeniach montażowych. Dzięki solidnej konstrukcji i uznaniu marki Festo gwarantuje powtarzalny ruch i łatwą integrację w linii produkcyjnej.

Opis konstrukcji i działania

ADNGF-80-25-PPS-A to siłownik kompaktowy zaprojektowany do pracy w wymagających warunkach przemysłowych. Dzięki kompaktowemu korpusowi i trwałym materiałom zapewnia stabilny ruch tłoka, a napęd pneumatyczny umożliwia szybkie i precyzyjne wykonywanie krótkich skoków. Sterowanie odbywa się za pomocą sprężonego powietrza, a konstrukcja przewiduje łatwy montaż w zestawach wsporników i akcesoriów Festo, co ułatwia integrację z czujnikami i układami sterowania.

Zastosowanie

Automatyzacja linii montażowych i manipulatorów wymagających kompaktowych siłowników.
Maszyny pakujące, etykietujące oraz linie do precyzyjnego pozycjonowania.
Systemy robotyki lekkiej i testów przemysłowych, gdzie ograniczona przestrzeń jest kluczowa.

Cechy charakterystyczne

Kompaktowa konstrukcja serii ADNGF ułatwiająca montaż w ograniczonych przestrzeniach.
Wysoka powtarzalność ruchu zapewniająca spójne cykle pracy.
Łatwa integracja z szeroką gamą akcesoriów Festo i standardowych interfejsów pneumatycznych.

Dane techniczne

Dlaczego warto wybrać ten model?

Kompaktowy design idealny do ciasnych instalacji i skomplikowanych układów.
Renoma i wsparcie producenta Festo zapewniają długoterminową dostępność części i serwis.
Prosta integracja z innymi elementami serii ADNGF oraz z systemami pneumatycznymi.
Wytrzymałość i niezawodność typowa dla rozwiązań Festo w przemyśle.

FAQ

Czy ADNGF-80-25-PPS-A jest kompatybilny z typowymi systemami pneumatycznymi?

Tak, siłownik należy do serii ADNGF i został zaprojektowany pod standardowe instalacje pneumatyczne, co ułatwia integrację z szerokim asortymentem akcesoriów i układów sterowania.

Jak dbać o ten siłownik i zapewnić jego długą żywotność?

Zaleca się regularne czyszczenie elementów z pyłu, utrzymanie czystości połączeń pneumatycznych oraz kontrolę szczelności i ciśnienia powietrza zgodnie z zaleceniami producenta. W razie wątpliwości skonsultuj się z naszym zespołem technicznym.
