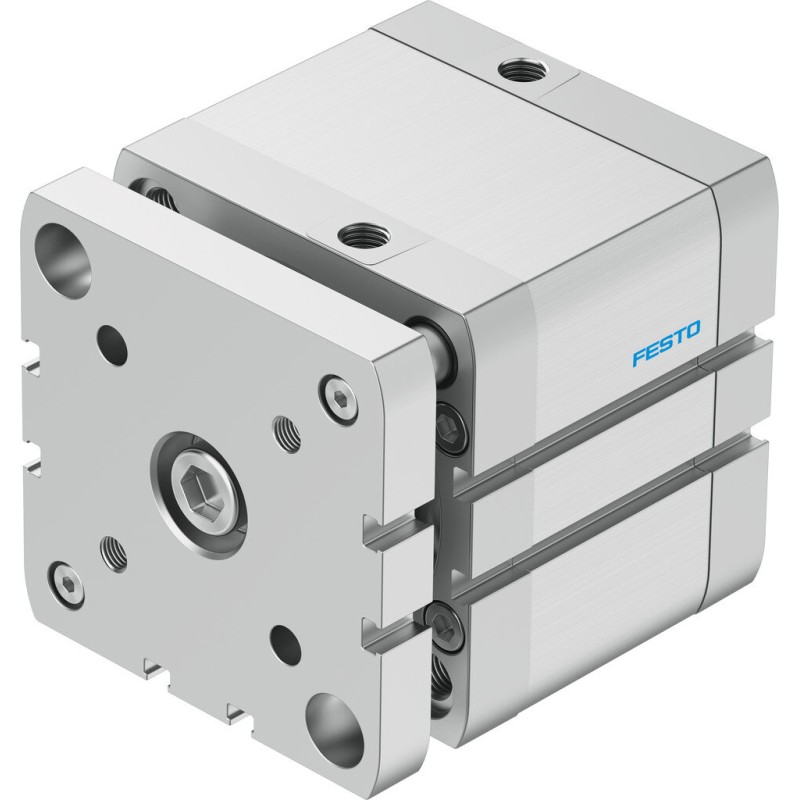

Siłownik kompaktowy ADNGF-80-30-PPS-A (574062) serii ADNGF - Festo OT-FESTO033538

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Długość amortyzacji 7.5 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 30 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-30-PPS-A serii ADNGF od Festo

Opis konstrukcji i działania

ADNGF-80-30-PPS-A to kompaktowy siłownik pneumatyczny z serii ADNGF, zaprojektowany do precyzyjnego ruchu liniowego w małych maszynach i urządzeniach. Lekka, ale wytrzymała obudowa zapewnia stabilny przesuw oraz wysoką powtarzalność pracy. Zastosowanie standardowych złącz pneumatycznych umożliwia łatwą integrację z istniejącymi układami sterowania, natomiast konstrukcja wsporników i prowadnic wspiera płynny, kontrolowany ruch.

Zastosowanie

Automatyzacja małych ruchów liniowych w liniach montażowych i urządzeniach pakujących
Precyzyjne pozycjonowanie elementów w ograniczonych przestrzeniach maszynowych

Cechy charakterystyczne

Kompaktowa konstrukcja umożliwiająca łatwą integrację w ograniczonych przestrzeniach
Kompatybilność z standardowymi komponentami pneumatycznymi i łatwa instalacja
Wysoka powtarzalność ruchu i trwała konstrukcja
Możliwość łatwej diagnostyki dzięki przejrzystej charakterystyce działania

Dane techniczne

Nazwa produktu: Siłownik kompaktowy ADNGF-80-30-PPS-A (574062) serii ADNGF - Festo
Producent: Festo
Seria: ADNGF
Kod produktu: 574062
Identyfikator produktu: 224934

Dlaczego warto wybrać ten model?

Kompaktowy rozmiar bez utraty funkcjonalności — idealny do maszyn o ograniczonej przestrzeni
Renomowana niezawodność marki Festo oraz sprawdzona seria ADNGF
Łatwa integracja z istniejącymi instalacjami pneumatycznymi i łatwy montaż
Wysoka powtarzalność ruchu i trwała konstrukcja gwarantujące długą eksploatację

FAQ

Czy ten siłownik jest kompatybilny z systemami sterowania PLC?

Tak, siłownik ADNGF-80-30-PPS-A został zaprojektowany do współpracy z typowymi układami sterowania PLC oraz złączeniami pneumatycznymi, co ułatwia integrację w istniejących liniach produkcyjnych.

Jakie są typowe zastosowania dla tego modelu?

Model ADNGF-80-30-PPS-A jest przeznaczony do precyzyjnego ruchu liniowego w ograniczonych przestrzeniach, takich jak małe linie montażowe, urządzenia pakujące i precyzyjne pozycjonowanie elementów w maszynach przemysłowych.

Cena netto /szt.

1679,76 zł

Cena brutto / szt.

2066,10 zł
