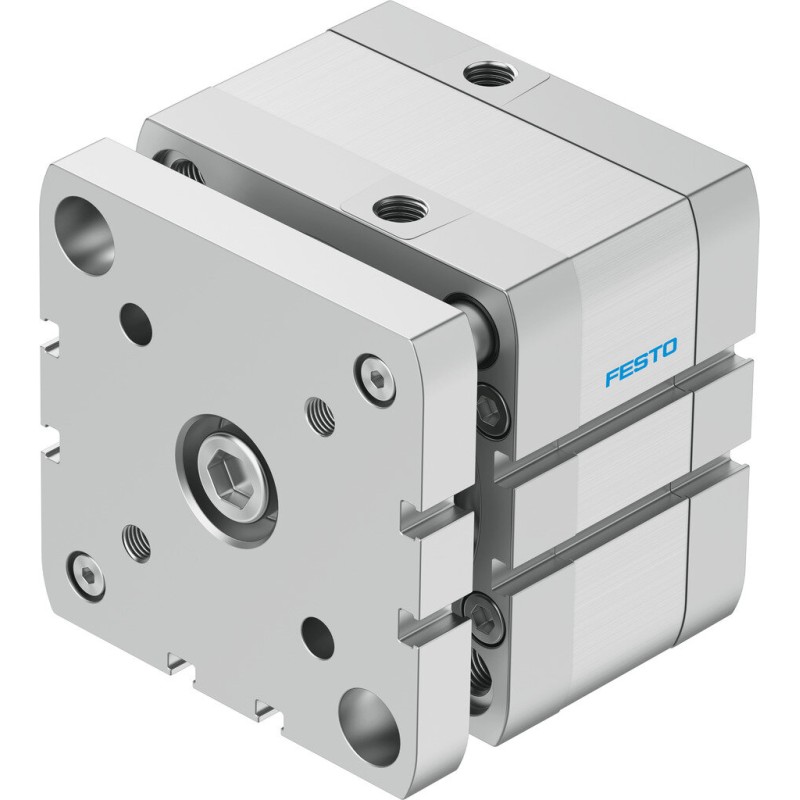

Siłownik kompaktowy ADNGF-80-10-PPS-A (574058) serii ADNGF - Festo OT-FESTO033534

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Długość amortyzacji 7.5 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 10 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-10-PPS-A (574058) serii ADNGF od Festo

Siłownik kompaktowy ADNGF-80-10-PPS-A (574058) serii ADNGF od Festo łączy kompaktową konstrukcję z precyzją ruchu i łatwą integracją w liniach produkcyjnych o ograniczonej przestrzeni. Zintegrowany czujnik PPS-A ułatwia monitorowanie pozycji tłoka i diagnostykę bez dodatkowych elementów.

Opis konstrukcji i działania

Siłownik ADNGF-80-10-PPS-A to kompaktowy cylinder pneumatyczny z serii ADNGF firmy Festo. Dzięki zwartym wymiarom i wysokiej sztywności zapewnia powtarzalne ruchy w małych maszynach, gdzie liczy się każdy centymetr przestrzeni. Model wyposażony jest w zintegrowany czujnik PPS-A, który umożliwia bezkontaktowy monitoring położenia tłoka i ułatwia synchronizację z układami sterowania.

Zastosowanie

Automatyzacja linii montażowych i procesów pakowania w ograniczonych przestrzeniach
Precyzyjne ruchy w małych maszynach i urządzeniach testowych
Systemy dozujące wymagające kompaktowego siłownika

Cechy charakterystyczne

Kompaktowy rozmiar i lekka konstrukcja ułatwiająca integrację w ciasnych elementach linii
Zintegrowany czujnik PPS-A do monitorowania pozycji tłoka
Powtarzalność ruchu i niezawodność serii ADNGF
Dopasowanie do standardowych układów sterowania pneumatycznego

Dlaczego warto wybrać ten model?

Kompaktowy design ułatwia instalację w ograniczonych przestrzeniach
Wbudowany PPS-A zapewnia łatwy monitoring położenia i diagnostykę
Wysoka jakość wykonania serii ADNGF gwarantuje długą żywotność i niezawodność
Łatwa integracja z istniejącymi układami pneumatycznymi i sterownikami

FAQ

Czy siłownik ADNGF-80-10-PPS-A ma wbudowany czujnik PPS-A?

Tak, model ADNGF-80-10-PPS-A wyposażony jest w zintegrowany czujnik PPS-A, co umożliwia monitorowanie pozycji tłoka bez dodatkowych czujników.

Jakie zastosowanie jest odpowiednie dla tego siłownika?

Siłownik jest przeznaczony do kompaktowych aplikacji wymagających precyzyjnego, powtarzalnego ruchu w ograniczonej przestrzeni, takich jak linie montażowe, systemy dozujące i urządzenia pakujące.

Czy potrzebne są dodatkowe elementy do montażu?

Do instalacji zwykle wystarczą standardowe korpusy i elementy mocujące zgodne z układami pneumatycznymi; szczegóły zależą od konkretnej konfiguracji maszyny. W razie wątpliwości służymy doradztwem technicznym.

Cena netto /szt.

1594,71 zł

Cena brutto / szt.

1961,49 zł
