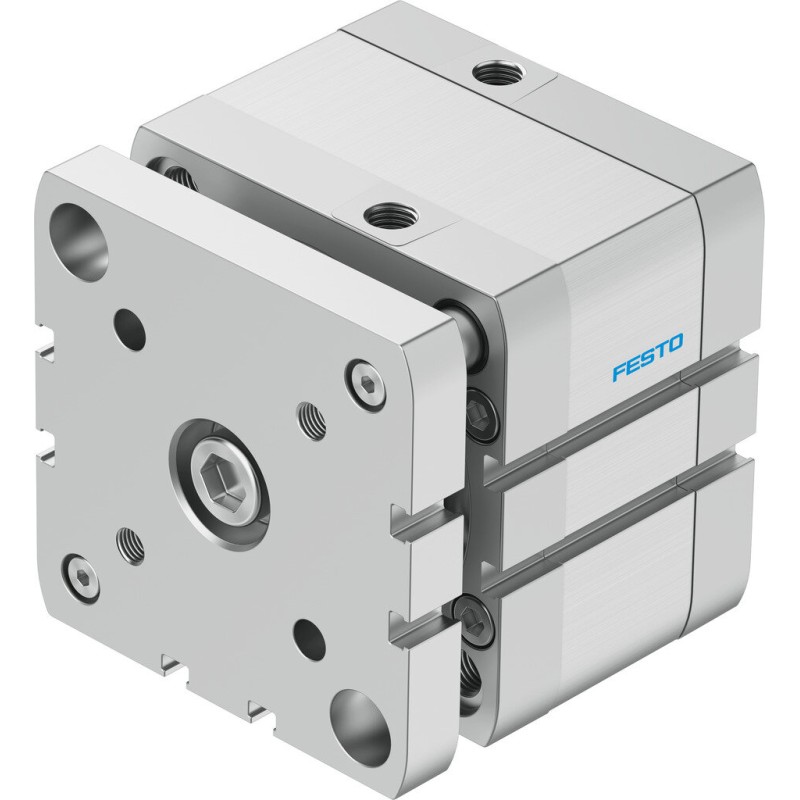

Siłownik kompaktowy ADNGF-80-15-PPS-A (574059) serii ADNGF - Festo OT-FESTO033535

zoom_in

Dane techniczne

Dane techniczne

Amortyzacja samonastawna amortyzacja pneumatyczna w położeniu końcowym
Ciężar dodatkowy na 10 mm skoku 97 g
Ciężar podstawowy dla 0 mm skoku 1 468 g
Ciśnienie robocze 1.4 ... 10 bar
Ciśnienie robocze MPa 0.14 ... 1 MPa
Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku 43 g
Długość amortyzacji 7.5 mm
Klasa odporności na korozję CRC 2 – Średnia odporność na korozję
Konstrukcja TłokTłoczyskoKorpus z profilu aluminiowego
Maks. energia uderzenia w położeniach końcowych 8 J
Materiał pokrywy Odlew aluminiowy, pokrycie ochronne
Materiał rury siłownika Stop aluminium, Anodowany
Materiał tłoczyska Stal wysokostopowa
Materiał uszczelnień TPE-U(PUR)
Medium robocze Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy Dowolna
Przemieszczana masa własna przy 0 mm skoku 778 g
Przyłącza pneumatyczne G1/8
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót 2 827 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie 3 016 N
Skok 15 mm
Średnica tłoka 80 mm
Sygnalizacja położenia Przy pomocy czujników
Temperatura otoczenia -20 ... 80 °C
Tryb pracy Dwustronnego działania
Uwaga dotycząca materiałów Zgodne z RoHS
Uwagi odnośnie medium roboczego Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
W oparciu o normę ISO 21287
Zabezpieczenie przed obrotem/prowadzenie Prowadnice z płytką spinającą
Zgodność z PWIS VDMA24364-B1/B2-L

Opis produktu

Siłownik kompaktowy ADNGF-80-15-PPS-A (574059) serii ADNGF od Festo

Siłownik kompaktowy ADNGF-80-15-PPS-A (574059) serii ADNGF od Festo to kompaktowe rozwiązanie do precyzyjnego i szybkiego ruchu w ograniczonych przestrzeniach. Zapewnia precyzyjne pozycjonowanie, wysoką powtarzalność i łatwą integrację z systemami sterowania pneumatycznego.

Opis konstrukcji i działania

ADNGF-80-15-PPS-A to lekki, kompaktowy siłownik pneumatyczny zaprojektowany do pracy w wymagających aplikacjach przemysłowych. Dzięki modułowej konstrukcji i jakości wykonania Festo zapewnia stabilny ruch tłoka przy niskim zużyciu energii. Szkielet wykonany z trwałych materiałów oraz szczelne uszczelnienia gwarantują długą żywotność nawet w warunkach zanieczyszczeń i krótkich cyklach pracy. Urządzenie umożliwia bezproblemową integrację z istniejącymi układami pneumatycznymi i sterownikami PLC.

Zastosowanie

Pozycjonowanie i przemieszczanie elementów w liniach montażowych przy ograniczonej przestrzeni.
Automatyzacja procesów pakowania, sortowania i przemieszczania detali o niewielkich wymaganiach ruchowych.

Cechy charakterystyczne

Kompaktowa konstrukcja umożliwiająca instalację w ciasnych strefach maszyn
Wysoka powtarzalność ruchu i precyzja pozycjonowania
Łatwa integracja z systemami pneumatycznymi i sterownikami PLC
Renomowana marka Festo zapewniająca dostępność części zamiennych

Dane techniczne

Dlaczego warto wybrać ten model?

Gwarancja jakości i szeroka sieć serwisowa producenta Festo
Kompaktowe wymiary, które ułatwiają projektowanie maszyn z ograniczoną przestrzenią
Wysoka powtarzalność i trwałość w krótkich i średnich cyklach ruchu
Łatwa integracja z popularnymi układami sterowania pneumatycznego i PLC

FAQ

Jak dobrać odpowiedni siłownik ADNGF z serii ADNGF?

Aby dobrać właściwy model, należy uwzględnić wymagany skok, siłę napędową, obciążenia i środowisko pracy. Zalecamy skonsultowanie specyfikacji technicznej Festo dla konkretnej wersji ADNGF-80-15-PPS-A oraz dostępnych akcesoriów.

Czy ADNGF-80-15-PPS-A obsługuje szybkie cykle pracy?

Siłowniki z serii ADNGF są zaprojektowane do zrównoważonego cyklu pracy w zastosowaniach przemysłowych. Szczegóły dotyczące maksymalnych prędkości i biegu należy zweryfikować w dokumentacji technicznej producenta dla konkretnej konfiguracji.

Gdzie mogę uzyskać dokumentację techniczną?

Dokumentacja techniczna oraz dane katalogowe dostępne są na stronie producenta (Festo) oraz w sekcji wsparcia technicznego na stronie pneumat.pl. W razie pytań zapraszamy do kontaktu z naszym działem technicznym.

Cena netto /szt.

1616,13 zł

Cena brutto / szt.

1987,84 zł
